자동 광학 온라인 듀얼 레일 검사 시스템 SMT 도울 트랙 Aoi 기계

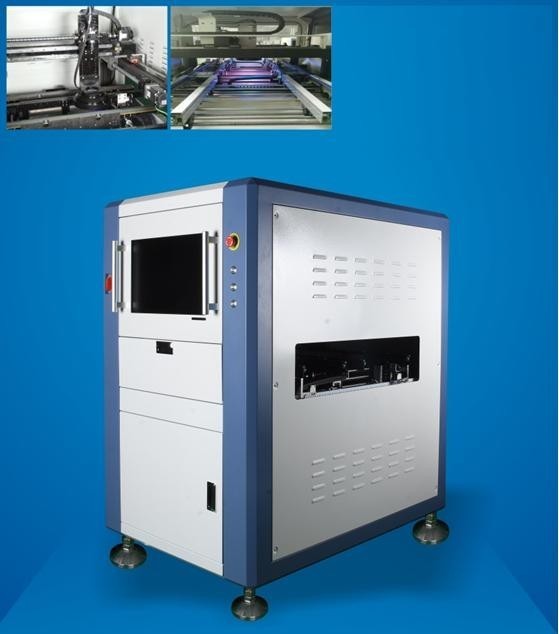

듀얼 트랙 인라인 AOI H820
1한 카메라가 XY 방향으로 움직이고, 앞과 뒷 두 개의 트랙 세트가 각각 PCB를 전송합니다.
2첫 번째 트랙 바는 고정되어 있고 두 번째, 세 번째 및 네 번째 트랙 바는 조정 될 수 있습니다.
3다양한 SMT를 위한 듀얼 트랙 생산 라인 ((1 트랙 바 고정 / 1, 3 트랙 바 고정 / 1, 4 트랙 바 고정).
4. 단일 트랙 온라인 AOI 8 시리즈의 기능과 완전히 호환됩니다.
스펙트럼: H820
|
검사 시스템 |
적용 | 스텐실 인쇄 후, 전/후 재공류 오븐, 전/후 물결 용접, FPC 등 | |
|
프로그램 모드 |
수동 프로그래밍, 자동 프로그래밍, CAD 데이터 수입, 이중 트랙 독립 프로그래밍 | ||
| 스텐실 인쇄: 용접기가 없거나, 용접기가 충분하지 않거나 과도하거나, 용접기가 부적절하거나, 브리지링, 얼룩, 긁힘 등 | |||
|
검사 항목 |
부품 결함: 부재 또는 과도한 부품, 비정형, 불규칙, 가장자리, 반대 장착, 잘못된 또는 잘못된 부품 등 |
||
|
용접 결함: 과도한 용접 또는 부재 용접, 빈 용접, 브리지, 용접 공, IC NG, 구리 얼룩 등 |
|||
|
계산 방법 |
머신러닝, 컬러 계산, 컬러 추출, 회색 스케일 조작, 이미지 콘트라스트, OCV/OCR 등 | ||
|
검사 모드 |
PCB가 완전히 덮여 있으며, 배열과 나쁜 표시 기능, 하나의 모션 및 이미지 메커니즘 세트, 듀얼 트랙 시간 공유 독립 검사, 단일 트랙 모드에서 작동 할 수 있습니다. | ||
|
약품약품 종합 통계 기능 |
생산 및 품질 상태를 확인하는 높은 유연성을 가지고 테스트 데이터를 완전히 기록하고 분석합니다. | ||
| 부품 각도 | 0 ~ 359 ° 회전, 최소 각 거리 1 ° | ||
| 최소 구성 요소 | 01005 칩, 0.3 pitch IC | ||
|
광학 시스템 |
카메라 |
풀 컬러 고속 산업 디지털 카메라, 500만 픽스 / 12백만 픽스 / 20백만 픽스 카메라 선택 사항입니다. |
|
| 렌즈 해상도 | 10um/15um/18um/20um/25um, 사용자 정의 할 수 있습니다. | ||
|
조명원 |
원형 스테레오 다채널 컬러 라이트, 요구에 따라 RGB/RGBW/RGBR/RWBR 기본, 옵션 상부 축등. | ||
|
컴퓨터 시스템 |
운영체제 | 윈도우7, 64비트 | |
| 모니터 | 22인치,16:10 | ||
| VGA | 그래픽 카드 내장 (분별 그래픽 선택) | ||
| CPU | 인텔 E3 또는 같은 레벨 | ||
| GPU | 선택 사항 | ||
| RAM | 16GB | ||
| HDD | 1TB, (SSD 선택) | ||
|
소프트웨어 |
언어 | 중국어와 영어 | |
| 액세스 권한 제어 | 관리자, 프로그래머 및 운영자 3단계 로그인 권한 제어 | ||
|
기계 시스템 |
이동 및 검사 방식 |
앞 및 뒷 트랙은 독립적으로 조정됩니다. 두 트랙은 선택적으로 L-R / R-L 방향과 함께 독립적으로 자동으로 게시판에 들어가고 나오고 있습니다.단계 모터는 PCB를 운반하고 트랙 너비를 조정합니다, 그리고 XY 서보 모터가 카메라를 움직여 사진을 찍습니다. | |
|
트랙 조정 |
앞과 뒷 안내 레일은 독립적으로 자동으로 조정되어 다른 레일 너비를 지원합니다. | ||
| 고정 PCB 모드 | 자동 장착장치 | ||
|
PCB 차원 |
50*50mm(Min) ∼460*360mm(Max) 이중 레일 경우, 50*50mm(Min) ∼460*650mm(Max) 단일 레일 경우, 사용자 정의 할 수 있습니다. | ||
| PCB 두께 | 00.3~5.0mm | ||
| PCB 무게 | 최대: 3kg | ||
| PCB 변 | 3mm, 필요에 따라 맞춤 제작될 수 있습니다. | ||
| PCB 굽기 | < 5mm 또는 PCB의 diagonal 길이의 3% | ||
| PCB 구성 요소 높이 | 위:35mm, 아래:30mm, 조정, 필요에 따라 사용자 정의 할 수 있습니다 | ||
| XY 운전 시스템 | AC 서보 모터, 정밀 공 나사 | ||
| XY 이동 속도 | 최대: 830mm/s | ||
| XY 위치 정밀도 | ¥8um | ||
|
일반 매개 변수 |
기계 차원 | L1440 * W1000 * H1620 mm | |
| 힘 | AC220V,50/60Hz,1.5KW | ||
| 지상으로부터 PCB 높이 | 900±20mm | ||
| 기계 무게 | 700kg | ||
| 생산 라인 장치와의 통신 |
스메마 |
||
| 공기 압력 | 0.4 - 0.8 MPa, 선택적으로 전기 제어 대신 공기 압력 요구 사항 | ||
| 안전 표준 | CE 안전 표준 | ||
| 환경 온도 및 습도 | 10~35°C,35~80% RH (결합되지 않음) | ||
| 선택 사항 | 유지보수 스테이션, 오프라인 프로그래밍 시스템, SPC 서보, 바코드 시스템, MES 연결. | ||
