| MOQ: | 1SET |
| 표준 포장: | 우드인케이스 |
| 배송 기간: | 15일 |
| 결제 방법: | L/C, T/T, 웨스턴 유니온 |
| 공급능력: | 100은 / 달에서 설정합니다 |

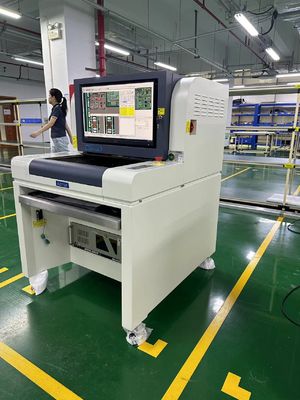

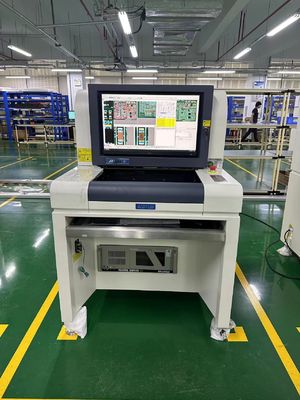

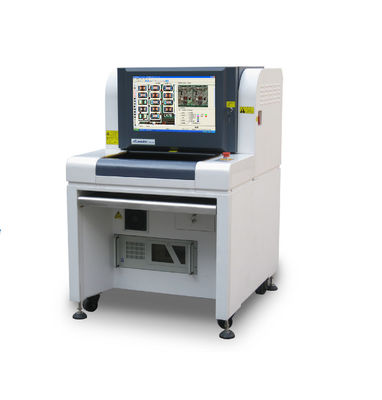

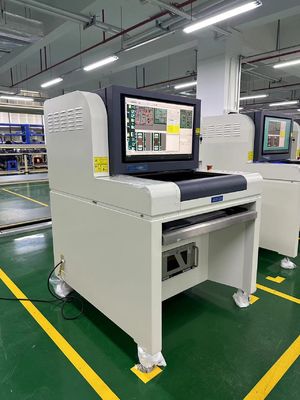

고정밀 SMT PCB AOI, PCB 자동 광학 검사기
ALeader ALD7120 2D 오프라인 AOI 시스템은 중소 규모 SMT 업체에 특화되어 있습니다.
작은 공간과 조용한 작동으로 ALD7120은 생산 환경뿐만 아니라 실험실 환경에서도 사용할 수 있습니다.
이 시스템은 최첨단 i3D 기술을 사용하며 고속 카메라와 다방향
조명 모듈이 장착되어 있습니다.
표준 구성에는 SPC 및 복구 소프트웨어가 포함되어 있으며 시스템에 설치됩니다.
ALD7120은 리플로우 후, 웨이브 후, 접착제 부품 검사 등에 사용할 수 있습니다.
| 기능 사양 | ALD7120 | ALD7130 | ALD7150 | |||
|
테스트 보드 |
리플로우 후 |
|||||
| 테스트 방법 |
TOC, 히스토그램, 매치, 쇼트, 기타 등 다수의 선도적인 국제 알고리즘, CREST, PIN 알고리즘, 다양한 테스트 도트에 따라 자동 설정 매개변수. |
|||||
|
카메라 |
고속 지능형 디지털 산업용 카메라 |
|||||
|
해상도/범위/속도 |
(표준):(옵션): (옵션): |
15μm/픽셀 10μm/픽셀 8μm/픽셀 |
FOV:36.00mmX30.72mm FOV:24.00mmX20.48mm FOV:19.20mmX16.38mm |
(속도)<200ms> (속도)<200ms> | ||
|
조명 |
초고휘도 RRGB 동축 링 타워 LED 조명 (컬러 조명) |
|||||
|
프로그램 모드 |
수동 프로그래밍, 자동 프레임, CAD 입력 시 자동 부품 라이브러리 연동 |
|||||
|
원격 제어 |
TCP/IP를 통한 원격 제어. 언제든지 기계 확인, 시작 또는 중지, 절차 수정 가능. |
|||||
| 검사 항목 |
불량 외관 (예: 미스 얼라인먼트, 부족, 쇼트, 누락, 기울어짐, 빌보드, 측면 장착, 뒤집힘, 잘못된 부품, 손상, 극성, 가솔더링, 솔더 누락, 과도한 접착제, 솔더 보이드, 솔더 커버링 핀 |
|||||
|
특수 기능 |
다중 프로그램 동시 실행 (자동 프로그램 변경 지원) |
|||||
|
SPC 및 프로그램 제어 |
모든 테스트 데이터 통계 및 분석, 생산 및 품질 분석을 언제 어디서든 확인 가능, Excel, Txt 파일 출력 가능 |
|||||
|
바코드 시스템 |
카메라가 바코드를 자동으로 읽고 전송 (1차원 또는 2차원), 멀티 마크 기능 (불량 마크 포함) |
|||||
|
서버 모드 |
중앙 서버를 통한 다수의 AOI 데이터 관리 |
|||||
|
운영 체제 |
Windows | |||||
|
디스플레이/출력 |
LCD |
|||||
| 시스템 사양 | ||||||
|
PCB 크기 |
50×50mm(최소) ~ 430×330mm(최대) | 50×50mm(최소) ~ 620×460mm(최대) | 50×50mm(최소) ~ 870×650mm(최대) | |||
|
PCB 두께 |
0.3 ~ 5 mm | |||||
|
클램핑 시스템 여유 공간 |
상단: 3.5mm 하단: 3.5mm | |||||
|
PCB 무게 |
3KG | |||||
|
PCB 허용 오차 |
5mm 미만 또는 PCB 대각선 길이의 2% |
|||||
|
PCB 높이 |
상단: 30mm 하단: 80mm | 상단: 30mm 하단: 120mm |
상단: 30mm 하단: 120mm |
|||
|
컨베이어 |
자동 클램핑, 왜곡 방지를 위한 자동 보상 |
|||||
|
컨베이어 높이 |
850 ~ 920mm | |||||
|
컨베이어 방향 |
좌측 → 우측 또는 우측 → 좌측 |
|||||
|
X/Y 드라이버 |
스크류 및 AC 서보 드라이버, PCB 고정, XY 카메라, CTQ 승인 |
|||||
|
전원 공급 장치 |
AC230V 50/60 Hz 미만 0.5KVA |
|||||
|
압축 공기 |
압축 공기 미사용 |
|||||
|
무게 |
약 290KG |
약 400KG |
약 550KG |
|||
|
크기 |
870×1070×1310mm (L×W×H) | 1090×1360×1390mm (L×W×H) | 1340×1750×1615mm (L×W×H) | |||
|
습도 |
10~35℃ 35~80% RH (결로 없음) |
|||||
|
인증 |
CE 표준 준수 |
|||||
회사 정보
Shenzhen Honreal Technology Co.,Ltd는 SMT 장비 연구 개발, 생산, 판매를 전문으로 하는 국가 첨단 기술 기업입니다. 세계 500대 전자 기업에 서비스를 제공합니다. 회사의 등록 자본은 5백만입니다. 회사 설립 이후 Honreal은 기술 개발을 핵심으로, 품질을 생존으로, 독립적인 연구 개발 및 지속적인 혁신을 고수해 왔습니다. 지속적인 노력 끝에 다수의 첨단 기술 발명 특허를 보유하고 있습니다.
자주 묻는 질문
Q: 판매 품질을 어떻게 보장할 수 있습니까?
A: 모든 제품의 우수한 성능을 보장하기 위해 모든 기계 세트는 배송 전에 엄격한 테스트를 거칩니다.
Q: 교육은 어떻게 진행됩니까?
A: 저희 기계를 구매하신 후, 엔지니어들은 저희 회사로 오시거나, 교육 비디오와 사용자 설명서를 통해 기계를 쉽게 조작할 수 있습니다. 사용자 설명서는 기계와 함께 제공됩니다.
Q: 제품에 제 로고를 넣을 수 있는지 문의하고 싶습니다.
저희 회사는 맞춤형 로고 서비스를 완벽하게 지원하며, 이를 수행하고 있습니다. 또한, 완전히 무료이므로 요구 사항을 알려주시면 됩니다.
Q: 이 기계들을 사용하기 어렵습니까?
A: 아니요, 전혀 어렵지 않습니다. 이전 고객들의 경우, 기계를 조작하는 법을 배우는 데 최대 2일이면 충분합니다.
문의하기
| Shenzhen Honreal Technology CO.,Ltd. | 주소 |
| No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, China | 전화 |
| +86755 2302 0279 | 팩스 |
| +86 755 2330 6782 | 우편 번호 |
| 518125 | Skype/Whatsapp/Wechat |
| +8613715227009 | 이메일: |
| Monica@szhonreal.com |
Judy@ szhonreal.com szhonreal.com |
|
|
