오프라인 SMT AOI 검사 기계 CCD 컬러 카메라 22" LED 디스플레이

MOQ:	1SET
가격:	USD 13000-16000 Per Set
표준 포장:	우드인케이스
배송 기간:	15 작업 일수
결제 방법:	L/C, T/T, 웨스턴 유니온
공급능력:	100은 / 달에서 설정합니다

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

HONREAL

CE ISO

모델 번호

CCD 컬러 카메라 해상도

RGB LED 광원 환형 구조

PCB 크기:

450mm x 350mm

최소 부품:

0201칩 및 0.3mm피치

이동 속도:

830mm/초(최대)

표시하다:

22 "LED 디스플레이

강조하다:

오프라인 AOI 검사 기계

AOI 검사 기계 22인치 디스플레이

CCD 카메라 Aoi SMT 기계

제품 설명

22인치 LED 디스플레이 오프라인 SMT AOI 장비 (CCD 컬러 카메라 포함)

AOI는 SMT 라인의 다음과 같은 위치에서 사용할 수 있습니다: 포스트 페이스트, 프리 리플로우, 포스트 리플로우 또는 웨이브 영역.

다중 알고리즘 및 기술:

새로운 구조 및 강력한 보안;
간단한 프로그래밍 및 디버그 모드, 쉬운 작동;
PCB 자동 식별 및 보드가 180도 뒤집혀 있는지 자동 식별;
다중 보드 동시 검사 및 보드 양면(부품 상단 및 하단) 검사 이동으로 검사 효율성 향상;
스마트 카메라 바코드 식별 시스템. (카메라는 1차원 바코드 및 데이터 매트릭스 바코드 식별 가능);
전문 SPC 분석 시스템, 실시간 제품 품질 모니터링 및 분석;
다중 장비 모니터링 시스템, 모든 생산 라인의 상태를 잘 알 수 있음;
원격 프로그래밍 및 디버깅으로 소프트웨어를 더 쉽고 편리하게 사용할 수 있습니다.

매개변수 구성:

카테고리

프로젝트

사양

시각적 식별 시스템

검사	Widm, 컬러 이미지 대비 기술, 컬러 추출 기술, 유사성, 이진 처리 기술, OCR/OCV 등 다중 알고리즘 종합 사용.
카메라	5백만 화소 컬러 CCD 카메라: 10um/15um/18um/20um/25um

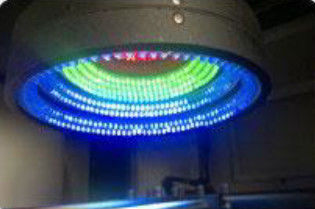

광원	링형 3차원 다중 채널 컬러 조명, 애플리케이션에 따라 RGB/RGBW/RGBR/RWBR 선택
이미지 처리 속도	0201 부품	<10 ms
	이미지당 시간	<170ms
테스트 내용	페이스트 인쇄 결함	불균일, 넘침, 부족, 페이스트 누락, 얼룩
	부품 결함	누락, 불균일, 기울어짐, 묘비, 빌보드, 뒤집힘, 극성 반전, 잘못됨, 손상됨
	솔더 결함	넘침, 부족, 쇼트 솔더, 얼룩
정전기 방지 조치	정전기 방지 콘센트, 정전기 방지 링

기구 시스템

PCB 크기	20mm x 20mm ~ 450mm x 350mm (고객 요구에 따라 더 큰 크기 제작 가능)
PCB 두께	0.3mm ~ 5.0mm
PCB 휨 허용 오차	<5 mm
부품 간격	상단<35mm, 하단 <75mm
최소 부품 간격	0201 칩 & 0.3mm 피치

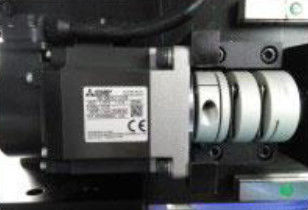

X,Y 플랫폼	드라이버	AC 서보
	정확한 위치	<8um
	이동 속도	830 mm/SEC (최대)

소프트웨어 시스템

운영 체제	Windows Professional
제어 및 인식	특징	Widm, 학습 OK 템플릿, 자동 템플릿 이미징, 데이터 및 오류 숫자 값 식별
제어 및 인식	작업	그래픽 프로그래밍, 칩 라이브러리 포함, 칩 모양에 따른 검사 프레임 가져오기, 황금 위치, 마이크론 조정, 쉬운 프로그래밍
마크	마크 번호	0-2개 마크 선택 가능
마크	인식 속도	0.5초/개

제어 시스템

컴퓨터 호스트	CPU: Intel 듀얼 코어, 메모리: 4GB, 하드디스크: 500GB
디스플레이	22인치 LED 디스플레이

기타 매개변수

장비 치수(LWH)	L1120mm x 900mm x 1400mm
무게	약 480kg
전원	AC220V, 10%, 단상 5A 50/60Hz, 소비 전력 600W

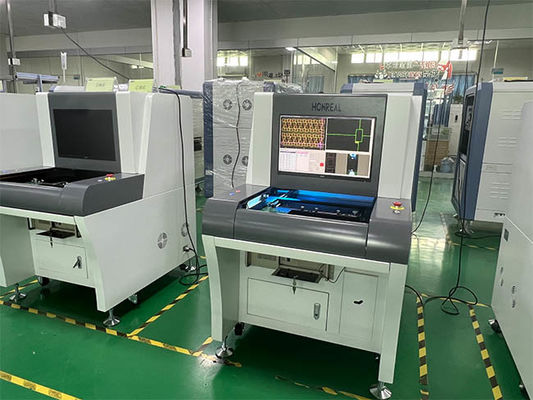

사진 쇼
오프라인 SMT AOI 검사 기계 CCD 컬러 카메라 22" LED 디스플레이
