고 정밀 SMT PCB AOI, PCB 자동 광 검사 기계

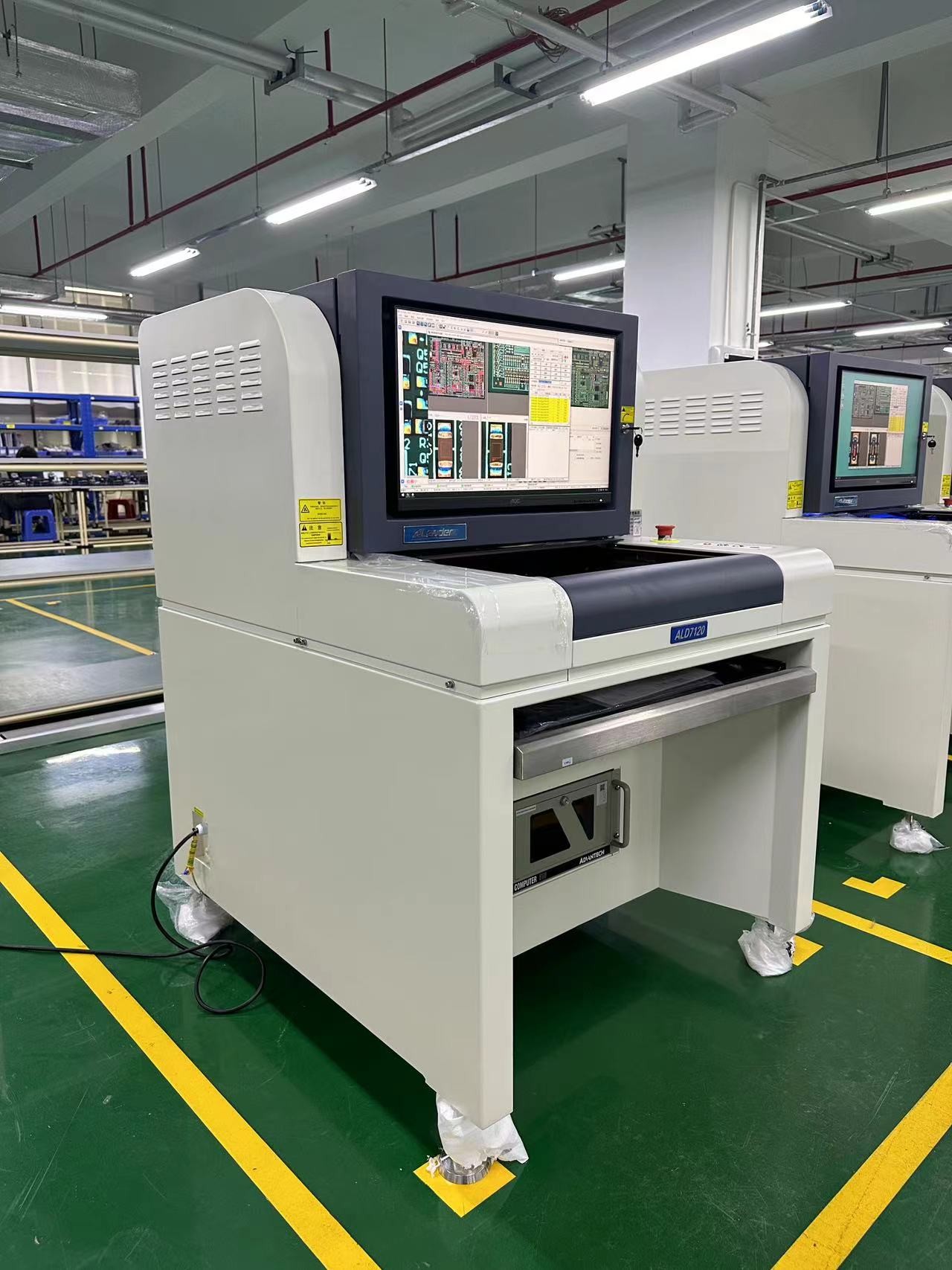

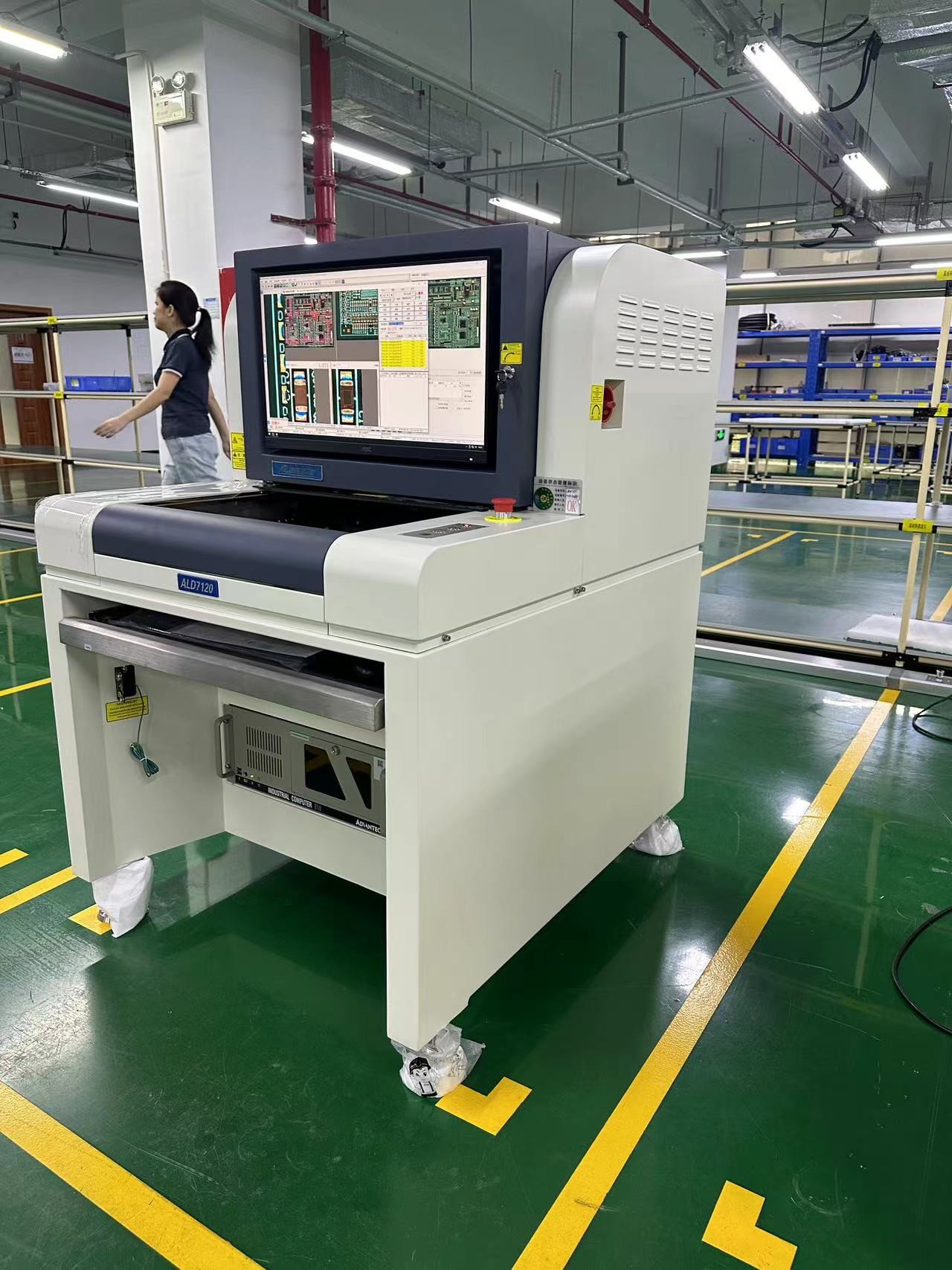

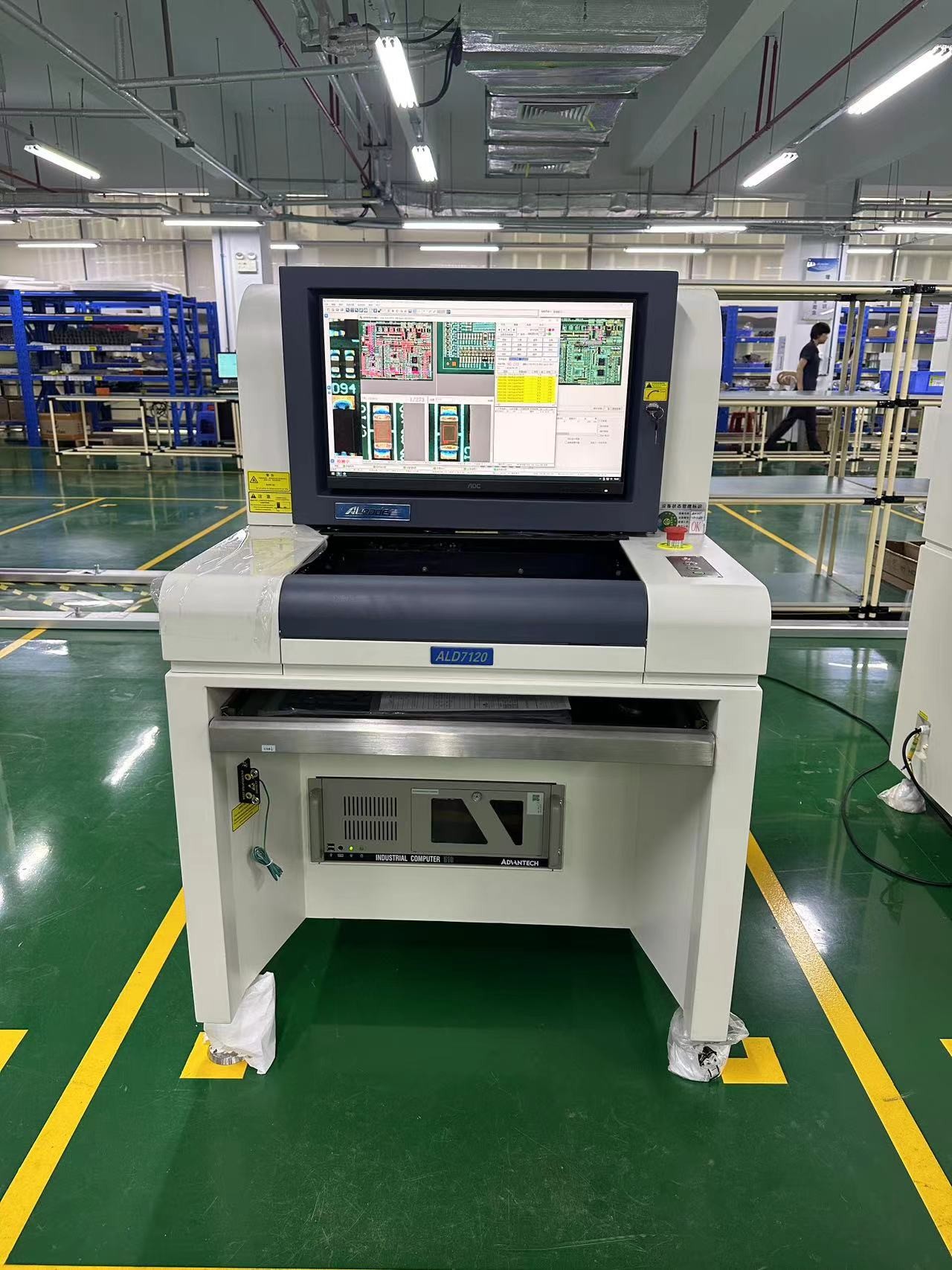

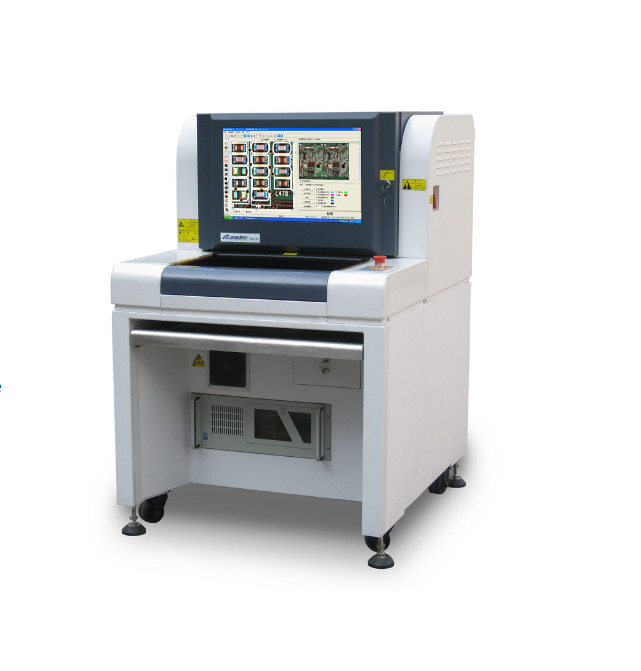

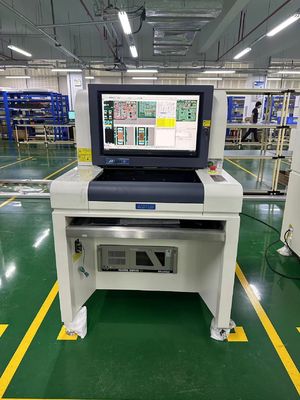

ALeader ALD7120 2D 오프라인 AOI 시스템은 중소형 SMT 상점들을 위해 특별히 설계되었습니다.
작은 발자국과 조용한 작동으로, ALD7120는 생산뿐만 아니라 실험실 환경에서 사용될 수 있습니다.
이 시스템은 최첨단 i3D 기술을 사용하고 고속 카메라와 다방향
조명 모듈
표준 구성에는 시스템에 설치된 SPC 및 수리 소프트웨어가 포함되어 있습니다.
ALD7120는 재흐름, 파동, 접착제에 있는 부품 등을 검사하는 데 사용할 수 있습니다.
| 기능적 사양 | ALD7120 | ALD7130 | ALD7150 | |||
|
시험판 |
재공류 후 |
|||||
| 시험 방법 |
TOC, 히스토그램, 매치, 쇼트, OTHER, CREST, PIN 알고리즘, 다른 테스트 포인트에 따라 자동 설정 매개 변수 |
|||||
|
카메라 |
고속 지능형 디지털 산업 카메라 |
|||||
|
해상도 / 범위 / 속도 |
(표준): (선택) (선택) |
15μm/픽셀 10μm/픽셀 8μm/픽셀 |
포브:36.00mmX30.72mm FOV:240.00mmX20.48mm 포브:19.20mmX16.38mm |
(속도) <200ms/FOV(속도) <200ms/FOV (속도) <200ms/FOV |
||
|
빛 |
초 밝은 RRGB 동축 반지탑 LED 조명 (색 빛) |
|||||
|
프로그램 모드 |
수동 프로그래밍, 자동 프레임, CAD 입력 자동으로 컴포넌트 라이브러리에 대응 |
|||||
|
원격 제어 |
TCP/IP를 통한 원격 제어. 확인, 시작 또는 기계 중지, 또는 언제든지 절차를 수정. |
|||||
| 검사 항목 |
부적절한 외모, 부적절한, 짧은, 부족한, 왜곡된, 광고판, 옆으로 장착, 뒤집어, 잘못된 부품, 손상된 부분, 극성 부분, 위조 용접, 용접이 없어진 부분, 과도한 접착제, 용접 공백, 용접기 덮개 핀 |
|||||
|
특별 특징 |
동시에 실행되는 여러 프로그램 (자동 변경 프로그램을 지원) |
|||||
|
제품 설명서 및 프로그램 제어 |
모든 테스트 데이터의 통계 및 분석, 어디서나 생산 및 품질 분석을 확인, 엑셀, Txt 파일을 출력 할 수 있습니다 |
|||||
|
바코드 시스템 |
카메라는 자동으로 바코드를 읽고 전송 할 수 있습니다 ((한 차원 또는 두 차원), 멀티 마크 기능 (Bad Mark 포함) |
|||||
|
서버 모드 |
중앙 서버를 통해 많은 AOI에서 관리 데이터 |
|||||
|
운영 시스템 |
윈도우 10 | |||||
|
디스플레이/출력 |
LCD |
|||||
| 시스템 사양 | ||||||
|
PCB 크기 |
50×50mm (분) ∼430×330mm (최대) | 50×50mm (분) 620×460mm (최대) | 50×50mm (분) 870×650mm (최대) | |||
|
PCB 두께 |
0.3~5mm | |||||
|
클램핑 시스템 가장자리 클리어 |
TOP:3.5mm 바닥:3.5mm | |||||
|
PCB 무게 |
3kg | |||||
|
PCB 허용량 |
< 5mm 또는 PCB 대각선 길이의 2% |
|||||
|
PCB 높이 |
위쪽: 30mm 아래쪽: 80mm | 위쪽: 30mm 아래쪽: 120mm |
위쪽: 30mm 아래쪽: 120mm |
|||
|
컨베이어 |
자동 클램프, 오토마틱 보상 왜곡을 피하기 위해 |
|||||
|
컨베이어 높이 |
850~920mm | |||||
|
컨베이어 방향 |
왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽 |
|||||
|
X/Y 운전자 |
스크루와 AC 서보 드라이버, PCB 고정, XY 카메라, CTQ로 승인 |
|||||
|
전원 공급 |
AC230V 50/60 Hz 0.5KVA 이하 |
|||||
|
압축 공기 |
압축 공기가 사용되지 않습니다 |
|||||
|
무게 |
약 290kg |
약 400kg |
약 550kg |
|||
|
차원 |
870×1070×1310mm (L×W×H) | 1090×1360×1390mm (L×W×H) | 1340×1750×1615mm (L×W×H) | |||
|
습도 |
10~35°C 35~80% RH (침없이) |
|||||
|
인증서 |
CE 표준에 따라 |
|||||
회사 정보
첸젠 호너리얼 테크놀로지 컴퍼니 (Shenzhen Honreal Technology Co.,Ltd) 는 국내 하이테크 기업으로, smt 장비 연구개발, 생산, 판매에 특화되어 있습니다. 세계 500대 전자회사에 서비스를 제공합니다..회사 등록 자본은 500만원입니다. 회사 설립 이래로, Honreal은 기술 발전을 핵심으로,독립적인 연구 및 개발, 그리고 지속적인 혁신. 지속적인 노력 후, 많은 첨단 기술 발명 특허를 보유하고 있습니다.
FAQ
Q: 어떻게 판매 품질을 보장 할 수 있습니까?
A: 우리는 모든 세트의 기계가 모든 제품의 뛰어난 성능을 보장하기 위해 당신에게 배달되기 전에 엄격한 테스트를 받고 있음을 보장합니다.
Q: 훈련은 어떠세요?
A: 우리의 기계를 구입 한 후, 당신의 엔지니어는 우리의 회사로 갈 수 있습니다 또는 그것은 작동하기 매우 쉽습니다
훈련 비디오와 사용자 설명서에 따라 기계, 사용자 설명서는 함께 기계와 함께 올 것입니다.
질문: 제 로고를 제품에 붙여넣을 수 있을까요?
저희 회사가 맞춤형 로고 서비스를 완벽하게 지원한다는 것을 알고 계셨으면 합니다.
Q: 이 기계들을 사용하는 것이 어렵나요?
A: 전혀 어렵지 않습니다. 이전 고객들에게는 기계 조작을 배우는 데는 최대 2일이 충분합니다.
