풀 PC 제어로, SMT 선택 파동 용접 기계는 정밀한 제어 및 용접 프로세스의 사용자 정의를 허용합니다.이것은 각 구성 요소가 극도의 정확성과 일관성으로 용접되도록 보장합니다, 고품질의 완제품으로 이어집니다.
SMT 파동 용접 기계는 L450 X W500MM의 최대 운반 크기를 가지고 있으며, 광범위한 전자 부품에 적합합니다. 기계의 위치 정확도는 + / - 0입니다.05 mm 각 구성 요소가 정확하게 위치하고 용접되도록 보장합니다, 결함 위험을 최소화하고 가능한 최고 품질을 보장합니다.

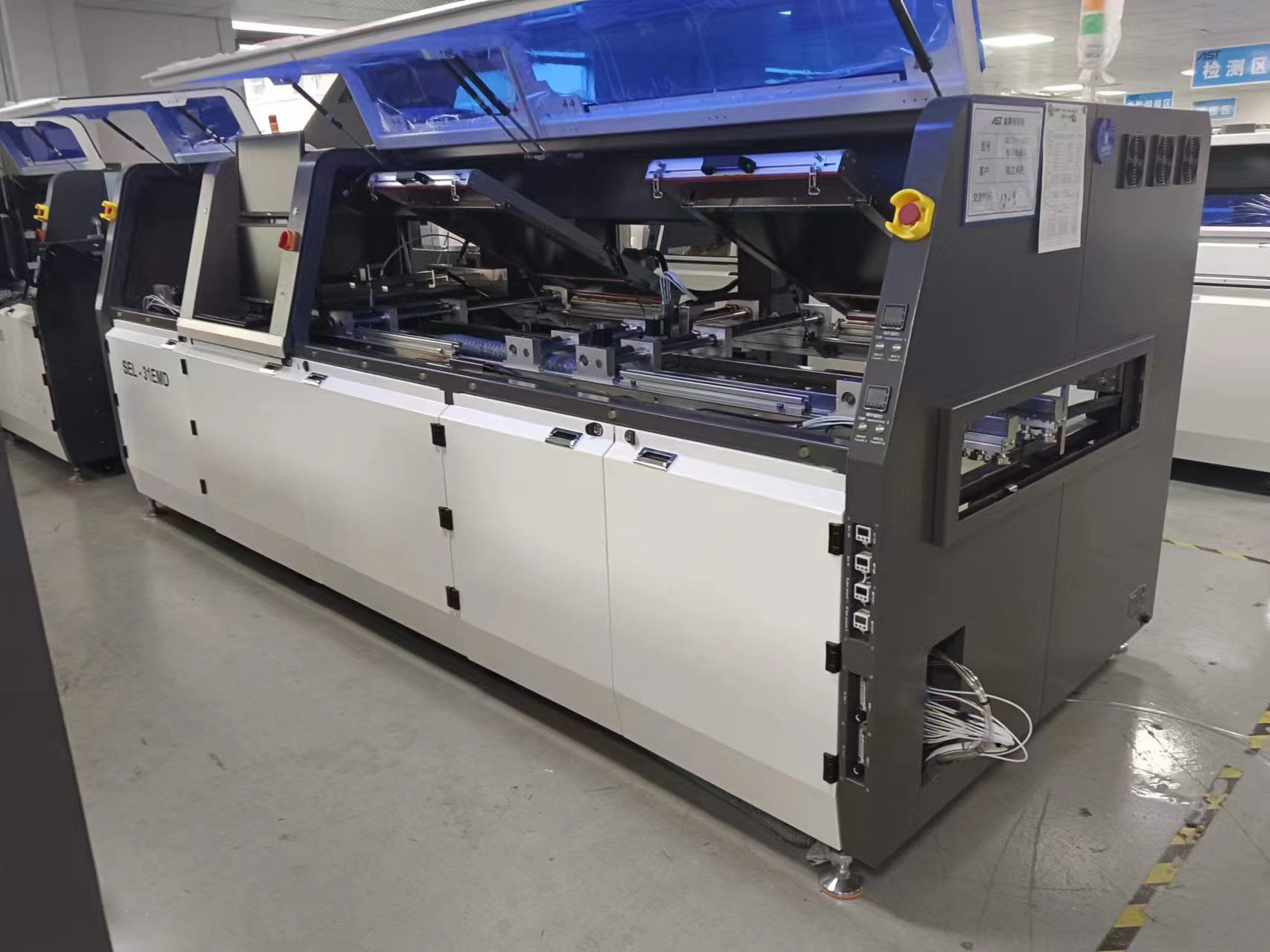

L2550 X W1480 X H1665mm를 측정하는 SMT 선택 파동 용접 기계는 다양한 용접 응용 프로그램에 사용할 수있는 컴팩트하고 다재다능한 기계입니다.대용량 생산을 위해 듀얼 포트 선택 파동 용접 기계 또는 작은 오프라인 선택 파동 용접 기계가 필요한지이 기계는 완벽한 선택입니다.
| 기계 이름 | SEL-31 |
| 일반 | |
| 차원 | L2550 X W1480 X H1665 |
| 일반 전력 | 16kw |
| 소비 전력 | 4~8kW |
| 전원 공급 | 단상 220V 50HZ |
| 순중량 | 1500kg |
| 재수용된 공기 소스 | 3-5BAR |
| 필요한 N2 흐름과 순도 | 3m3 / 시간, 순수성> 99.998% |
| 필요한 피로 | 600~1000CMB/H |
| 제어 & 컨베이어 | |
| 통제 | 산업용 PC + PLC 제어 |
| 컨베이어 너비 | 100~600MM |
| 컨베이어 타입 | 스프레이 및 사전 난방 섹션 체인 철도 운송, 용접 섹션 롤러 운송 |
| PCB 컨베이어 방향 | 왼쪽에서 오른쪽으로 또는 오른쪽 왼쪽으로 |
| 컨베이어 레일 | 알루미늄 레일 |
| 컨베이어 높이 | 900+/-30mm |
| 모션 테이블 | |
| 운동축 | X, Y, Z |
| 모션 컨트롤 | 닫힌 루프 서보 제어 |
| 위치 정확성 | + / - 0.05mm |
| 불꽃 | 금속 용접 |
| 플럭스 관리 | |
| 플럭스 노즐 | 일본 루미나 |
| 노즐의 내구성 | 스테인리스 스틸 |
| 플럭스 탱크 용량 | 1L |
| 알코올 탱크 용량 | 1L |
| 전열 | |
| 전열 방법 | 위쪽에는 뜨거운 공기가 있고 아래쪽에는 자외선 난방기가 있습니다. |
| 히터의 전력 | 6kW |
| 온도 범위 | 25~240°C |
| 용접용 냄비 | |
| 표준 냄비 번호 | 1PCS |
| 용접기 용량 | 13kg / 용접 냄비 |
| 용접기 온도 범위 | PID |
| 녹는 시간 | 30분 |
| 최대 용접 온도 | 350C |
| 용접기 | 1.5kw/ 용접기 |
| 용접 노즐 | |
| 노즈 램프 | 맞춤형 |
| 소재 | 고탄소 합금 |
| 표준으로 장착된 노즐 | 5개 (2.5mm/3.0mm/4.0mm/5.0mm/6.0m) |
| N2 관리 | |
| N2 히터 | 표준 장비 |
| N2 온도 범위 | 0~350°C |
| N2 소비 | 1~3m3 /h / 노즐 |
표준 기계는 다음과 같습니다.
| 序号시리즈 | 名称 아이템 | 内容콘텐츠 | 수량량 |
| 1 | 제어 시스템 제어 시스템 | 컴퓨터 주전 및 디스플레이 PC & 모니터 | 1套 (세트) |
| 实时监控摄像头 모니터 카메라를 통해 라이브 | |||
| 컨트롤러와 컨트롤카 모션 컨트롤 | |||
| 2 |
平台运动系统 플랫폼 운동 시스템 (喷雾用) |
全 造 两轴 平台 엑시 모션 테이블 |
1套 (세트)
|
| 两轴全配滚珠丝杆及直线导轨2 축은 공 나사 및 선형 길드 레일을 장착 | |||
| 两轴全配伺服电机及伺服驱动器서보 모터와 드라이버가 장착된 2 축 | |||
| 3 | 선택적인喷雾 시스템 플럭싱 시스템 | 进口喷射 进口喷射 |
1套 (세트)
|
| 보조 용액 류스 탱크 | |||
| 喷雾气 류 제어 공기 시스템 | |||
| 喷嘴自動清潔系統 노즐 자동 청소 시스템 | |||
| 4 | 전열 시스템전열 시스템 | 热风上预热, 红外射灯下预热 뜨거운 공기를 미리 가열하고, 아래쪽에는 IR 히터 |
1套 (세트)
|
| 5 |
平台运动系统 플랫폼 운동 시스템 (锡炉用) |
全?? 造三轴平台xyz 모션 테이블 |
1套 (세트)
|
| 삼축 전승 롤珠丝杆 및 직선 선도轨3 축 공 나사 및 선형 길드 레일을 장착 | |||
| 三轴全配伺服电机及伺服驱动器3 축, 서보 모터와 드라이버가 장착되어 있다 | |||
| 6 | 선택성 接锡炉 용접 냄비 | 15KG锡炉,叶轮,流道,伺服系统15kg 용량 용접기 냄비, 임펠러, 터널, 서버 모터 |
1套 (세트)
|
| ¥炉超温超液位 경보 장치 열 경보 시스템 이상 용접 온도 | |||
| ¥炉温控系统 용접기 온도 제어 시스템 | |||
| 气在线独立温控系统n2 인라인 난방 시스템 | |||
| 标配5个 接喷嘴 (내径 4mm x 3pcs, 5mm,6mm) 표준 장비 용접 노즐 | |||
| 7 |
运输部份 컨베이어 시스템 |
前后运输导轨独立步进驱动 (喷雾预热段) 앞 및 뒷 운송 안내 철도의 독립적인 단계 드라이브 (스프레이 사전 난방 섹션) |
1套 (세트)
|
| 前后链条 운반 안내轨 (喷雾预热段) 앞과 뒷 체인 운송 안내 (스프레이 사전 난방 섹션) | |||
| PCB板阻??装置喷雾段,预热段PCB판 차단 장치의 스프레이 섹션, 사전 난방 섹션 | |||
| 前后运输导轨独立步进驱动 (锡炉段) 앞 및 뒷 운송 안내 레일의 독립적인 단계 드라이브 (연금 부문) | |||
| 前后滚轮运输导轨 (锡炉段) 앞 및 뒷 롤러 운송 가이드 (연금 부문) | |||
| PCB板阻??装置锡炉段PCB판 차단장치 틴 용접 섹션 | |||
| PCB板侧 装置PCB 측면 클램핑 시스템 | |||
| 8 | 机器?? 体 기계 차시 | 机架及表面喷粉机框/cover & paint |
1套 (세트)
|
SMT 선택 파동 용접 기계는 최소한의 유지 관리를 필요로 하는 매우 진보되고 신뢰할 수 있는 장비입니다.우리는 당신의 기계가 가능한 한 빨리 작동하는지 확인하기 위해 포괄적인 제품 기술 지원 및 서비스를 제공합니다..
기술 전문가 팀 은 전화 또는 이메일 을 통해 원격 기술 지원 을 제공할 수 있습니다. 또한 설치, 교육 및 유지 보수 를 포함한 현장 지원 서비스를 제공합니다..
우리의 목표는 당신의 SMT 선택적 파동 용접 기계가 최고 성능으로 작동하고, 정지 시간을 최소화하고 생산 효율성을 최적화하는 것입니다.우리의 제품 기술 지원 및 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.
