자동 파동 용접 기계 쌍 갈고리 자동 용접 장비
PCB 파동 용접 기계 HR-300E:
● 외모 를 간결 하게 디자인 하고, 넓은 유리 슬라이딩 도어, 관찰 하고 유지 관리 하기 쉬운 것; 조화로운 색상, 사람 중심 의 디자인 개념.
● 터치 스크린, 조작 가 쉽다.
● 플럭스 는 수입 된 스프레이 총 으로 분화 되고, 교차 모드 는 스텝 모터 이다. 속도 는 안정적 이며, 분화 는 균일 하며, 위치 는 정확 하다.
● 자동 스프레이 추적 시스템, 스프레이 영역 및 시간은 PCB의 크기에 따라 자동으로 조정되며 자동 청소 스프레이 총의 기능을 가지고 있습니다.
● 사전 난방기는 충분한 사전 난방 공간, 효율적인 열 보상 및 충분한 균일한 사전 난방으로 독립적인 난방 모듈 디자인을 채택합니다.
● 진 오븐 시스템 은 외부 난방 방식, 근 파동 기봉 디자인, 조절 할 수 있는 노즐 각도 및 선택적 표준 및 에너지 절감 작동 방식 을 채택 합니다.그리고 자동으로 수집할 수 있습니다청소가 쉬워요
● 진 오븐 은 환경 보호, 에너지 절감, 고 효율성, 안정적 인 온도 이다.
● 파동 기봉 은 주파수 변환 제어 기술, 매우 독립적 인 제어, 간단한 조작 및 디지털 디스플레이 를 채택 합니다.
● 날짜와 시간은 자동 시작 및 종료 작업 필요에 따라 설정 할 수 있습니다.
● PCB 자동 카운팅 기능으로 생산 관리에 편리합니다.
● 소음 및 빛 경보, 문자 명령 및 비상 정지 기능이 장착되어 있습니다.
● PLC 및 터치 스크린 제어 시스템.
● 용매 도자 는 티타늄 재료 로 만들어져 있으며, 100% 납 없는 용매 를 사용할 수 있다.
● 고객은 팔레트를 위해 "L" 손가락, 또는 PCB를 위해 이중 갈고리 손가락을 선택할 수 있습니다.
| HR-300E - 사양 | |
| 모델 | HR-300E |
| PCB 너비 | 50~400MM |
| 용접기 용량 | 250kg |
| 가동 전력/일반 전력 | 9-10KW/18KW |
| 차원 | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| 순중량 | 800kg |
| 제어 시스템 | 터치 스크린 + PLC |
| 컨베이어 모터 | 3Ph 220V,90W |
| 컨베이어 속도 | 200MM-1800MM/분 |
| 플럭스 용량 | 60,5 리터 |
| 알코올 용량 | 40,5 리터 |
| PCB 컨베이어 방향 | 왼쪽에서 오른쪽으로 |
| 스프레이 방법 | 스테퍼 모터 드라이브,선형 레일 및 슬라이더 이동 스프레이어 |
| 스프레이어 | 일본 ST-6 |
| 전열 구역 | 1개의 개별 하부 전열 구역 |
| 전열력 | 7.5kW/구역 |
| 용접 용품 | 완전히 Ti |
| 용접용 냄비 난방기 | 금속 |
| 난방력 | 1.2KW*7PCS |
| 파동 번호 | 이중파 |
| 파동 유형 | 격동 첫 번째 파동과 람바 2 번째 파동 |
| 녹는 시간 | 60분 |
| 용접기 윗면 아래면 | 사용 설명서 |
| 용접 용기 들어와 꺼 | 자동차 |
| 손가락 청소 펌프 | 1PH 220V 10W |
| 손가락 종류 | 두 개의 갈고리 |
| 손가락 소재 | 티 |
| 용접 각도 | 5~7° |
| 공기 공급 | 3-5BAR |
| 전원 공급 | 3PH 380V 50HZ |

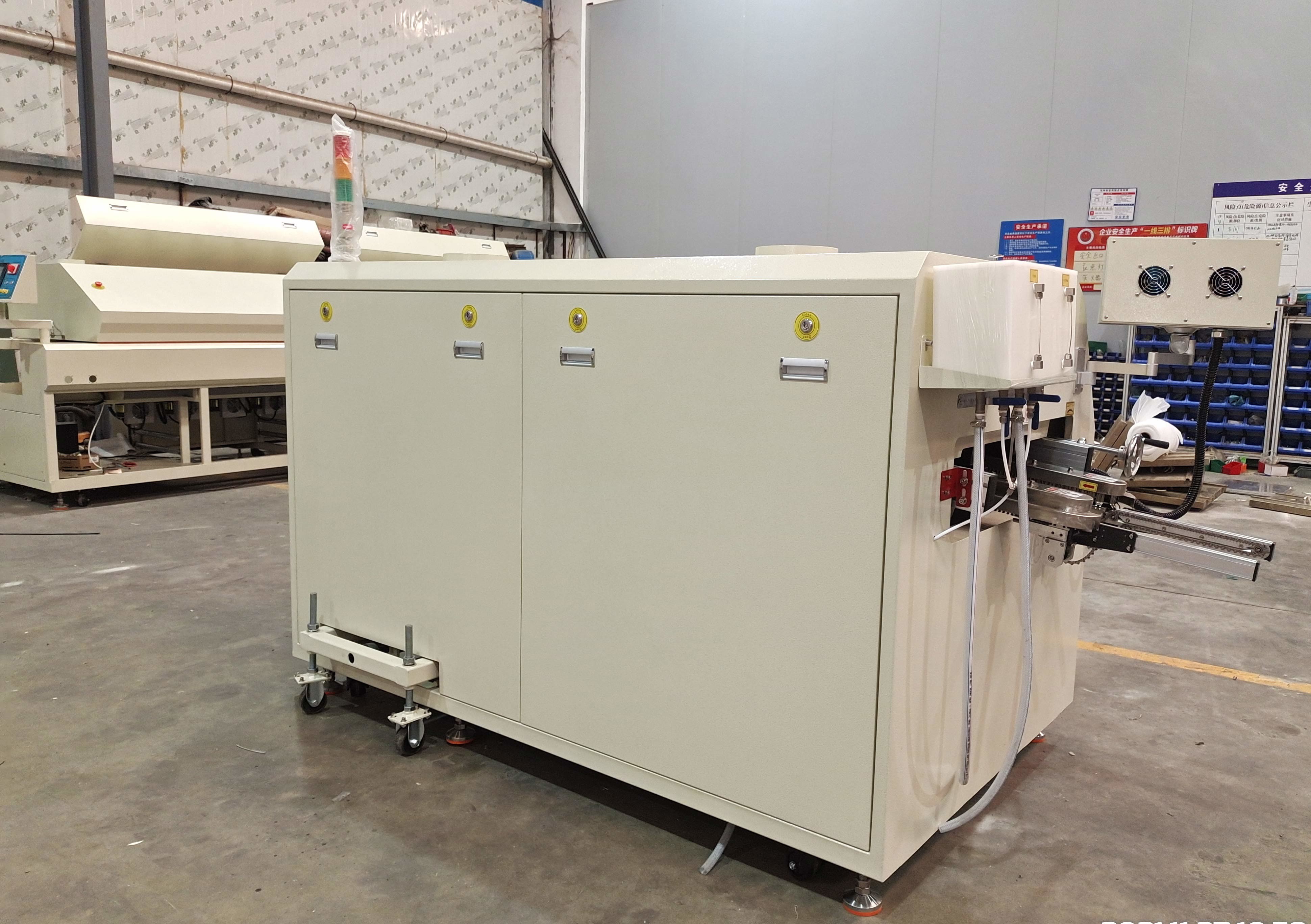

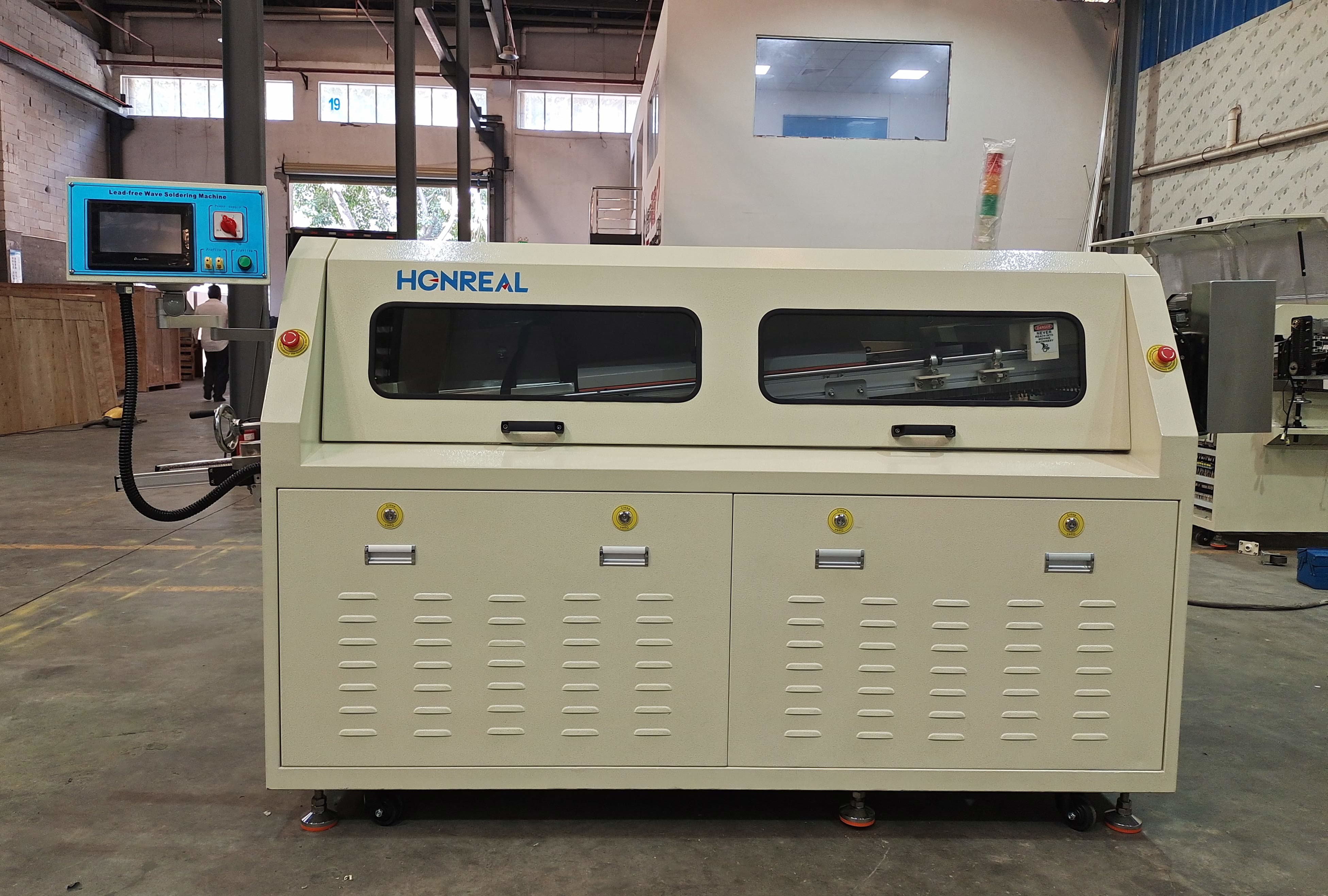

사진 쇼:
설치 장소:
1. 먼지 또는 다른 물질에 의해 용접 품질에 영향을 미치지 않도록 기계를 선명하고 통풍 된 환경에서 작동하십시오.
2기계에 전기 또는 자기 간섭 원천 근처에 설치하지 마십시오.
3기계의 입구와 출구에 바람이 불어있는 팬이나 창문을 놓지 마십시오.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
