| MOQ: | 1set |
| 가격: | USD66000-85000 Per/Set |
| 표준 포장: | Woodencase |
| 배송 기간: | 5-10 Work Days |
| 결제 방법: | L/C, T/T, 웨스턴 유니온 |
| 공급능력: | 100sets/month |
선택적 웨이브 솔더링 머신을 사용하는 이유?
일부 부품은 THT 공정을 통해 납땜할 수 있지만, 일부 고용량 및 미세 피치 부품은 충족하기 어렵습니다. 따라서 선택적 솔더링 머신을 사용해야 합니다.
웨이브 솔더링 머신의 주석 침투율은 75%에 불과하지만, 선택적 솔더링 시스템을 갖춘 선택적 웨이브 솔더링 머신은 100% 침투율을 달성할 수 있습니다.

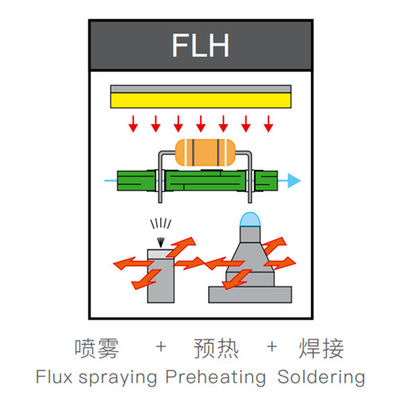

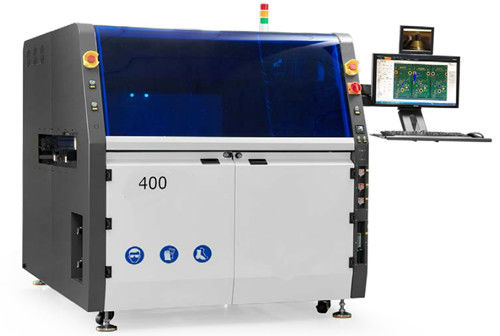

SELPOT-400선택적 솔더링 머신은 플럭스 스프레이 모듈, 예열 모듈, 솔더링 모듈과 통합 설계되어 자유로운 확장이 가능합니다. 플럭스 스프레이는 점대점 분사를 사용하여 플럭스를 크게 절약할 수 있습니다. 예열은 뜨거운 공기와 하단 IR을 사용하여 플럭스의 수분을 빠르게 증발시키고 PCB 보드를 특정 온도로 가져와 액체 솔더와 접촉할 때 PCB가 충격 가열을 받지 않도록 합니다. 솔더링 모듈은 고객 요구 사항에 따라 단일 포트 또는 이중 포트로 사용할 수 있습니다. 전자기 펌프는 매우 일정한 유량을 보장하여 정밀하고 미세하게 조정된 솔더 웨이브 높이를 제공합니다. HR-400C 선택적 웨이브 솔더링 머신의 최첨단 기술과 모듈식 설계를 통해SELPOT-400선택적 솔더링 머신은 유연성과 처리량에 대한 최고의 요구 사항을 충족합니다.SELPOT-400기술 매개변수:
기계 이름SELPOT-400일반
치수
| L1520mm X W1650mm X H1650mm | 일반 전력 | |
| 18kw | ||
| 소비 전력 | 5-7kw | |
| 전원 공급 장치 | 삼상 380V 50HZ | |
| 순중량 | 1200KG | |
| 필요한 공기 소스 | 0.4-0.6MPa | |
| 필요한 공기 흐름 | 8-12L/min | |
| 필요한 N2 압력 | >99.998% | |
| 필요한 N2 흐름 | 시간당 2입방미터 이상 | |
| 필요한 N2 순도 | >99.998% | |
| 필요한 배기 | 500--800CMB/H | |
| 캐리어 또는 PCB | 캐리어 | |
| 제품에 따라 | 최대 캐리어 크기 | |
| L400 x W400 mm | ||
| PCB 두께 | 0.2mm-----6mm | |
| PCB 가장자리 | 5mm 이상 | |

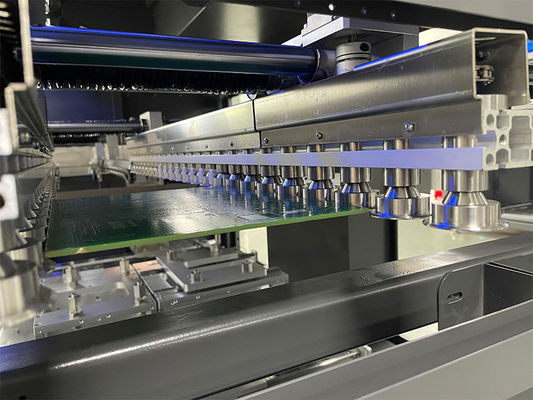

| 제어 및 컨베이어 | 제어 | |
| 산업용 PC | 컨베이어 폭 | |
| 100-400MM | ||
| 컨베이어 유형 | SUS 롤러 | |
| 컨베이어 두께 | 2---6mm (가장자리 두께 또는 캐리어 두께) | |
| PCB 컨베이어 방향 | 왼쪽에서 오른쪽으로 | |
| PCB 컨베이어 상부 간극 | 100MM | |
| PCB 컨베이어 하부 간극 | 30MM | |
| 컨베이어 하중 | <10kg | |
| 컨베이어 레일 | 알루미늄 레일 | |
| 컨베이어 높이 | 900+/-30mm | |
| 모션 테이블 | 모션 축 | |
| X, Y, Z | 모션 제어 | |
| 폐쇄 루프 서보 제어 | ||
| 모션 모터 | 브랜드 서보 모터 | |
| 볼 스크류 | Hiwin | |
| 위치 정확도 | + / - 0.05 mm | |
| 섀시 | 금속 용접 | |
| 플럭스 관리 | 플럭스 노즐 | |
| 일본 Lumina | 노즐 내구성 | |
| 스테인리스 스틸 | ||
| 플럭스 탱크 용량 | 3L | |
| 플럭스 탱크 | 압력 탱크 | |
| 알코올 탱크 용량 | 1L | |
| 알코올 탱크 | 히터 전력 | |
| 예열 | 예열 방법 | |
| 상단 IR 가열 | 히터 전력 | |
| 13.5kw | ||
| 온도 범위 | 25--240°C | |
| 솔더 포트 | 표준 포트 수 | |
| 1개 | 솔더 포트 용량 | |
| 13kg / 솔더 포트 (전자기 펌프) | ||
| 솔더 온도 제어 | PID | |
| 녹는 시간 | 20--30 분 | |
| 최대 솔더 온도 | 350°C | |
| 솔더 히터 | 1.2kw | |
| 솔더 노즐 | 노즐 | |
| 맞춤형 | 재질 | |
| 고탄소 합금 | ||
| 표준 장착 노즐 | 표준 장착 5개/솔더 포트 (노즐 내부 직경 2.5mm, 3mm, 4mm, 5mm, 6mm) | |
| N2 관리 | N2 히터 | |
| 표준 장착 | ID N2 온도 범위 | |
| 0- 350 C | ||
| N2 소비량 | 2 m³/h / 노즐 | |
| 지원 및 서비스: | SMT 웨이브 솔더링 머신은 전자 제조 산업의 특정 요구를 충족하도록 설계된 최첨단 전자 제품입니다. | |
| 당사의 제품 기술 지원 및 서비스는 다음과 같습니다: | 기계 설치 및 설정 |
|
유지 보수 및 수리 서비스
연중무휴 기술 지원 핫라인
