SMT 재료 카운터 X선 오프라인 계산기

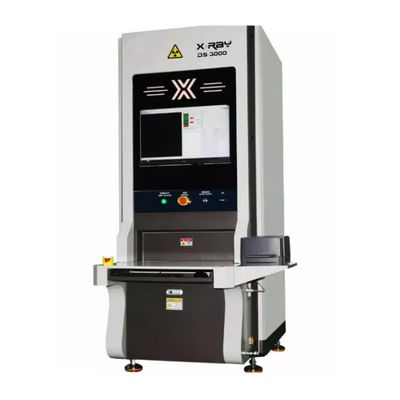

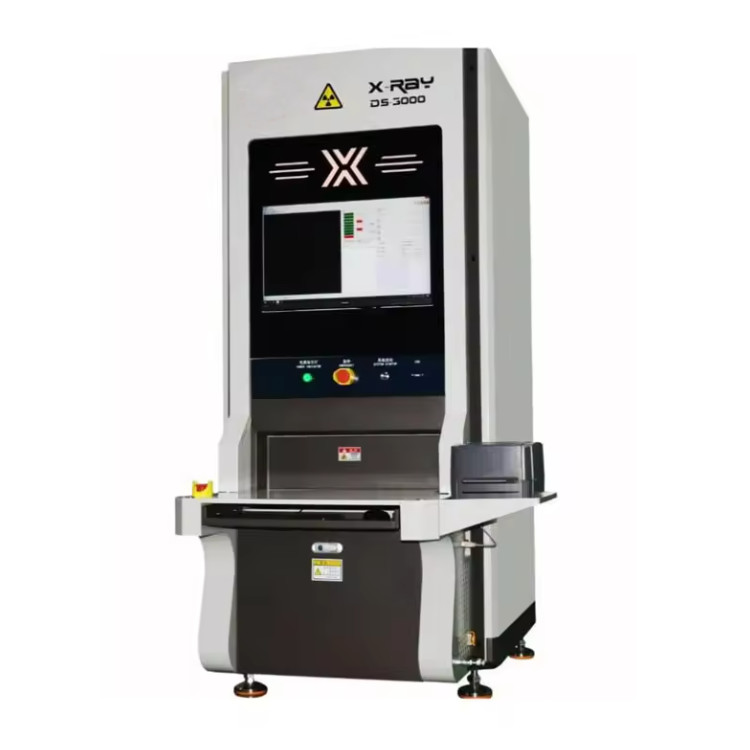

DS-3000 장비의 장점
엑스레이 소스는 미국 VJ 엑스레이 튜브를 채택하고, 장수 기간이 있으며 유지 보수가 필요 없습니다. 평면 판 탐지기는 17인치 초명경 화면을 채택하고, 빠른 이미지와 왜곡이 없습니다.4개의 7인치 재료판 또는 1개의 13~17인치 재료판을 동시에 계산할 수 있습니다.. 계산 시간을 크게 줄이고 과도한 인력을 피합니다. 대신 다른 직원이 라인을 닫거나 변경하고 전환 및 정지 시간을 단축하는 데 도움이 될 수 있습니다.
사용 요구 사항: X-RAY 지능형 계산기의 직접 계산이 완료되면 계산의 결과 데이터는 업데이트를 위해 디지털 제어 시스템에 업로드됩니다.
신청할 수 있는 경우:
1 WO 자료 반환 2 단일 LPN 재고 3 초기 재고 / 두 번 재고.
사양:
| 일반 사양 | |
| 작동 모드 | 오프라인 |
| 크기 (mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| 무게 | 약 800kg |
| 전원 공급 | 110~220VAC 50/60Hz, 1.5KW |
| 시스템 컴퓨터 | |
| 산업용 PC | 인텔 i7 프로세서가 있는 산업용 PC (64비트) |
| 운영 체제 | 윈도우 10 운영체제 |
| 표시 | 27" FHD LCD 디스플레이 |
| 저장 시스템 | |
| 램: 16GB, HDD: 1TB + SSD: 256G | |
| 액세서리 포함 | |
| 휴대용 바코드 스캐너 | / |
| 레이블 프린터 | / |
| 검사 능력 | |
| 테이프 & 스릴 크기 | 7~17인치 |
| 스캔 높이 | ≤ 80mm |
| 최대 검사 속도 | 7~17 |
| 테이프 & 릴 | <10s/reel 또는 4*7?? reel <10s |
| 분 구성 요소 크기 | 01005 |
| 검사 정확성 | ≥ 99.99% |
| 엑스레이 튜브 | |
| 종류 | 닫힌 튜브 |
| 최대 전압 | 50KV |
| 최대 전류 | 1000μA |
| 초점점 크기 | 00.03mm |
| 이미지 시스템 | |
| 종류 | 평면 패널 탐지기 (FPD) |
| 유효 탐지 범위: | 430mmx430mm |
| 픽셀 행렬 | 3072*3072 픽셀 |
| 픽셀 크기 | 139μm |
| 프레임 속도 | 6fpsv |
| AD 전환 | 16비트 |
| 감지 가능한 패키지 | |
| 칩, 대용품, ESD 패키지, JEDEC 트레이, 튜브, 트랜지스터 | |
| 검출 가능한 구성 요소 | |
|
콘덴시터, 레지스터, 인덕터, 구슬, 크리스탈, 트랜지스터, 다이오드 FET, 다양한 종류의 저항기, 담낭 콘덴서, 감지 가능한 커넥터, 융합 회로 칩 등 |
|
| 데이터베이스 | |
| MES, ERP 및 WMS 인텔리전트와의 연결을 지원합니다. | |
| 안전 시스템 | |
| 표준 |
FDA-CDRH 규정 CFR 21 1020에 따라40 소장용 엑스레이 시스템 |
| X선 방출 |
< 1μSv/h (FDA-CDRH 규정 CFR 21 1020).40 소장 표준 요구 < 5μSv/h) |
| 당국의 관리 | 지문 및 암호 평가 시스템 |
| 방사능 누출에 대한 보호용 캐비닛 | |
| 실시간 방사능 누출 모니터링 미터 | |
