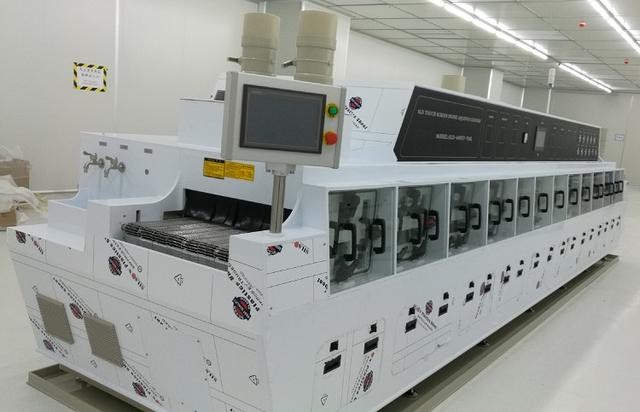

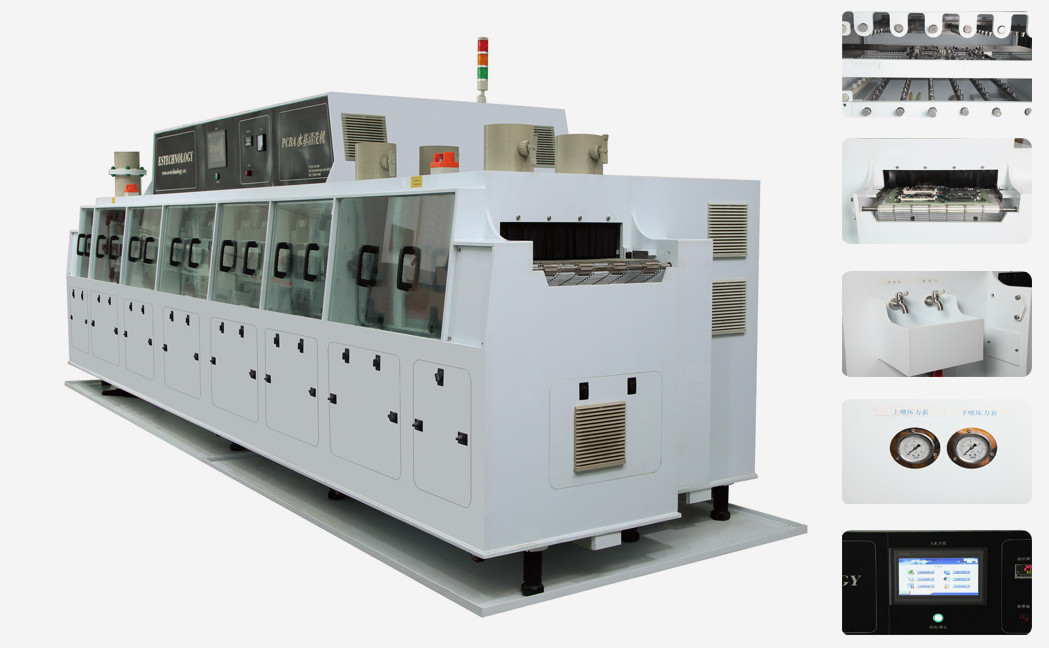

화학 청소 부문 SMT 청소 장비 부식 저항성 PP 물질

1기계의 전체 설명:

• 전체 기계는 타이완에서 수입 된 PP 판으로 만들어졌으며 아름다운 외관을 가지고 있습니다.
• PP 보드의 좋은 화학적 특성을 바탕으로 기계는 알칼리 청소약과 산 청소약에 적응할 수 있으며 어떤 청소약이 사용되는지에 대한 제한이 없습니다.산과 알칼리 저항은 일반적인 스테인레스 스틸로 만든 청소 기계보다 훨씬 낫습니다.
• PP 재료의 산화 저항성이 뛰어나기 때문에, 기계의 외관과 내부는 수년 동안 사용된 후에도 여전히 새롭습니다.
• 모든 PP 판은 CNC로 처리됩니다.
• 모든 탱크의 바닥은 누출이 없도록 세 층의 강화로 용접되어 있습니다.
• 프레임 하부 프레임은 PP 판에 싸인 두꺼운 철 프레임입니다. PP 재료가 화학적 특성을 보장하는 반면, 철 하부 프레임은 기계 강도를 보장합니다.
• 맞춤형 316 스테인레스 스틸 팬 모양 노즐
• 화학 부문에서의 응축물 회수 시스템 (선택)

2청소 과정
1.화학 청소 모듈
1.1화학 사전 청소 또는 격리 부문
초기 분사 청소를 위해 DI 물 또는 청소제를 제품에 연결하십시오. 청소 후 물 용액은 화학 탱크로 다시 흐르거나 직접 방출됩니다.
역할: 판 표면의 큰 오염 물질, 예를 들어 용접 공, 먼지 등을 씻어냅니다.
1.2화학 순환 청소
용매 탱크에서 물을 펌핑하여 PCBA의 양쪽을 청소하고 물을 용매 탱크로 돌려 주거나 직접 배charge합니다.화학 청소는 또한 화학 청소 1 및 화학 청소 2로 나뉘어 있습니다..
역할: 화학 분해, 분해 흐름 내부 긴장, 그리고 물 압력을 분사하여 PCBA의 표면에서 분해 흐름.
1.3바람 절단 격리
PCBA 보드 표면을 청소하고 공기를 잘라내기 위해 노즐과 공기 칼을 혼합하여 PCBA 보드가 다음 세척 탱크로 물과 용매를 운반하지 않도록하십시오.
역할: DI 물 탱크가 세탁 탱크를 오염시키는 것을 방지합니다.
2.DI 세척 모듈
2.1DI 사전 세탁 (재사용 세탁)
초기 분사 청소를 위해 DI 물을 제품으로 연결하면 물이 청소 후 사전 닦기 DI 탱크로 다시 흐른다.
역할: 보드의 표면에 남아있는 청소 물질을 씻어 내기 위해 청소 물질을 DI 세척 부문에 줄이고 DI 물 탱크를 오염시킵니다.
2.2바람 절단 절단
PCBA 보드의 표면은 공기 칼로 잘라서 표면에서 대부분의 물 잔해를 제거하고 PCBA 보드의 표면에서 건조 섹션으로 DI 물이 전달되지 않도록합니다.
2.3.DI 물 순환 冲洗
PCBA의 양쪽을 청소하여 DI 탱크에서 물을 펌프하여 청소 후 물이 DI 탱크로 돌아갈 것입니다.DI 물 순환 冲洗는 두 섹션으로 나뉘어 있습니다. 冲洗 1 및 冲洗 2,각각 물탱크가 있습니다..
역할: 스프레이 물 압력으로 흐름 또는 화학 잔류를 씻어냅니다.
2.4마지막 닦기
DI 발전기는 최종 빨래를 위해 이 섹션에 직접 DI 물을 공급합니다. 그 후 물은 직접 방출되거나 DI 탱크로 흐릅니다.
역할: 청소 매체가 표준에 맞는지 확인합니다.
3마지막 바람 절단 고립 및 건조
PCBA 보드의 표면은 공기 칼로 잘라서 표면에서 대부분의 물 잔해를 제거하고 PCBA 보드의 표면에서 건조 섹션으로 DI 물이 전달되지 않도록합니다.
역할: 공기 건조 효과에 영향을 미치지 않도록 DI 물이 뜨거운 공기 건조 부문에 들어가는 것을 방지합니다.
3.1.마지막 바람 절단 절단 (냉동 공기 건조)
3.2- 뜨거운 공기 건조.
3.3- 차가운 공기 건조.

3기술 매개 변수

4.제품 특징

1. 주요 통제 패널

• 화학 청소 압력, 닦기 압력, DI 물 압력 등을 표시합니다.
• 각종 기구, 암페르 미터, 비이온화 물 저항 미터 (선택), 비이온화 물의 pH (선택) 등을 갖추고 있습니다.

압력 측정기

2터치 스크린 제어 시스템

• 터치 스크린 운영 플랫폼
• 시스템 파라미터 암호 보호
• 친근한 인간-기계 인터페이스의 간단한 작동.
• 경보 시스템과 오류 경고
• 제한 보호 기능, 장치가 제한 값을 초과하면 터치 화면에서 표시되고 경보가 표시됩니다.
• 세 가지 색의 경보 등대
• 옴론 PLC 제어 및 수입 브랜드 전자 제어 부품
• 견고하고 터치 스크린 운영 플랫폼
• 입구에는 광전기 센서가 장착되어 있으며, 자동으로 장비를 시작/정지할 수 있습니다.

터치 화면 인터페이스전기 제어 상자 (Omron PLC)

3스테인레스 스틸 망 컨베이어 시스템 또는 체인 컨베이어 시스템

• 316L 스테인레스 스틸 망 벨트 또는 컨베이어 체인, 부식 저항.
• 스텝리스 속도 조절, 조절 가능 10~1000mm/min
• 입구에는 광전기 센서가 있어 제품 양을 계산할 수 있습니다.
• 에너지 절감 및 환경 보호 설계의 개념을 채택하고 인덕션 시작 기능을 채택 할 수 있습니다.

광전기 센서 스테인레스 스틸 망망 벨트

4. 기도 튜브와 스프레이 노즐

• 화학 청소 부문은 316L 스테인리스 스틸 노즐과 튜브를 사용하며, 부식 저항성입니다.
• DI 닦는 부문은 조정 가능한 각도와 폴리에스터 노즐과 튜브를 채택합니다.
• 노즐 각도 조절이 가능해 해제도 쉬워
• 중압 및 저압 스프레이를 채택하고 큰 흐름 설계.

스프레잉 노즐 및 튜브 필터

5필터링 시스템

• 2차 필터레이션 디자인을 채택합니다.
• 1차 필터링은 유지보수가 쉬운 도영 디자인을 채택하고 주로 큰 물질 오염 물질을 필터링합니다.
• 물 펌프의 흡수 입구는 펌프에 의해 펌프되는 물이나 청소 액체가 제품의 표면에 오염 물질을 가져오지 않도록 하기 위해 2차 필터레이션을 채택합니다.

6파이프라인 시스템

• 파이프는 PP로 만들어졌습니다. 모든 밸브와 파이프는 타이완 산리 브랜드입니다.
• 각 인터페이스에 밸브가 있습니다.
• 유연한 빠른 연결을 채택하여 간편한 유지보수.
• 각 노즐 튜브의 압력은 조절됩니다.
• 이중 유리 설계, 편리한 열 단열 및 음 단열, 에너지 절약 및 환경 보호.
• 큰 창문 디자인, 당신은 제품의 청소를 관찰 할 수 있습니다.
• 유리는 간편한 유지보수를 위해 빠른 로딩 및 배하 디자인을 채택합니다.

파이프라인 시스템 소음 흡수 목화 문
