| MOQ: | 1SET |
| 가격: | 협상 가능 |
| 표준 포장: | 우드인케이스 |
| 배송 기간: | 25 작업 일수 |
| 결제 방법: | L/C, T/T, 웨스턴 유니온 |
| 공급능력: | 0 달 |
특징:

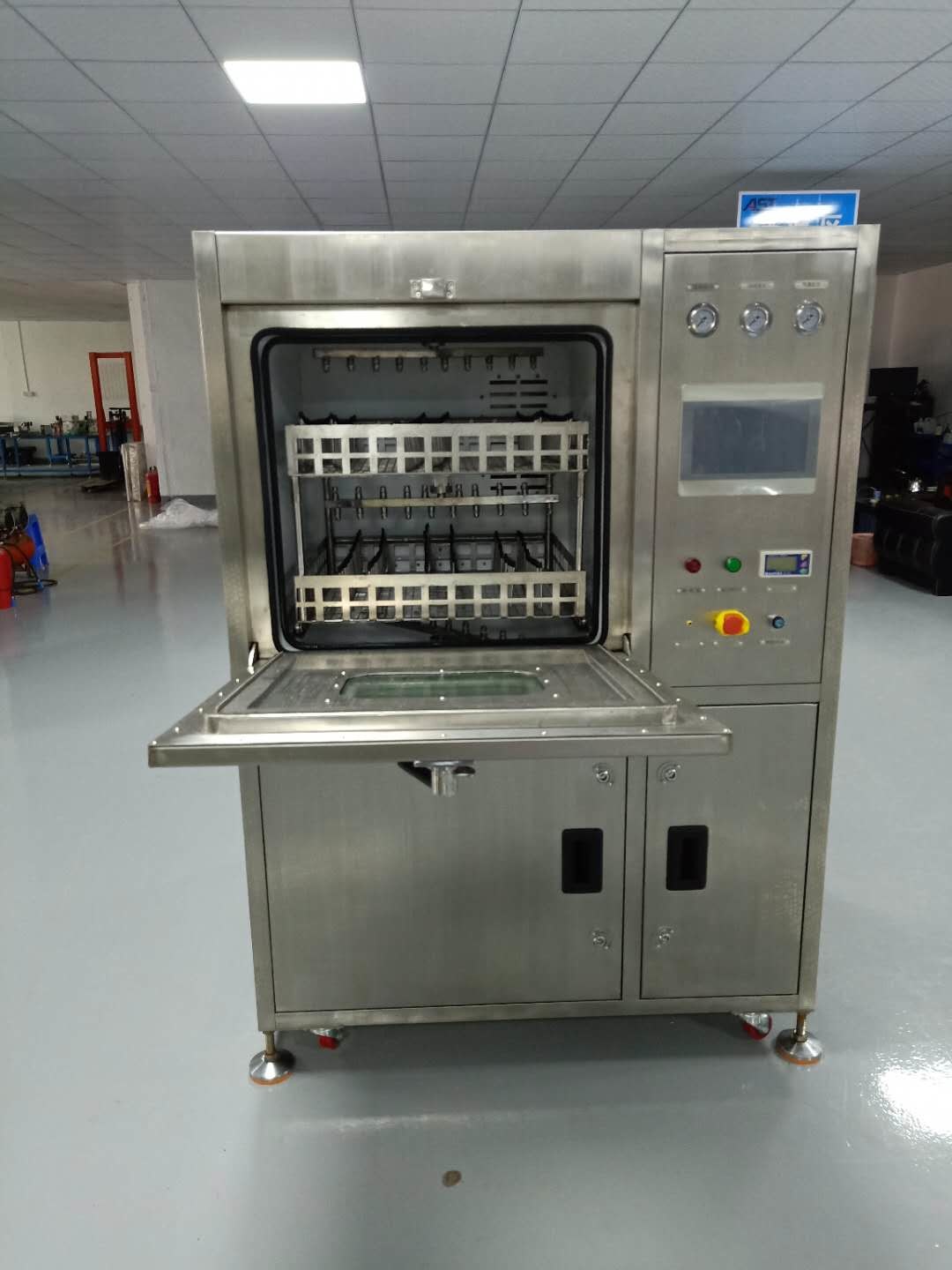

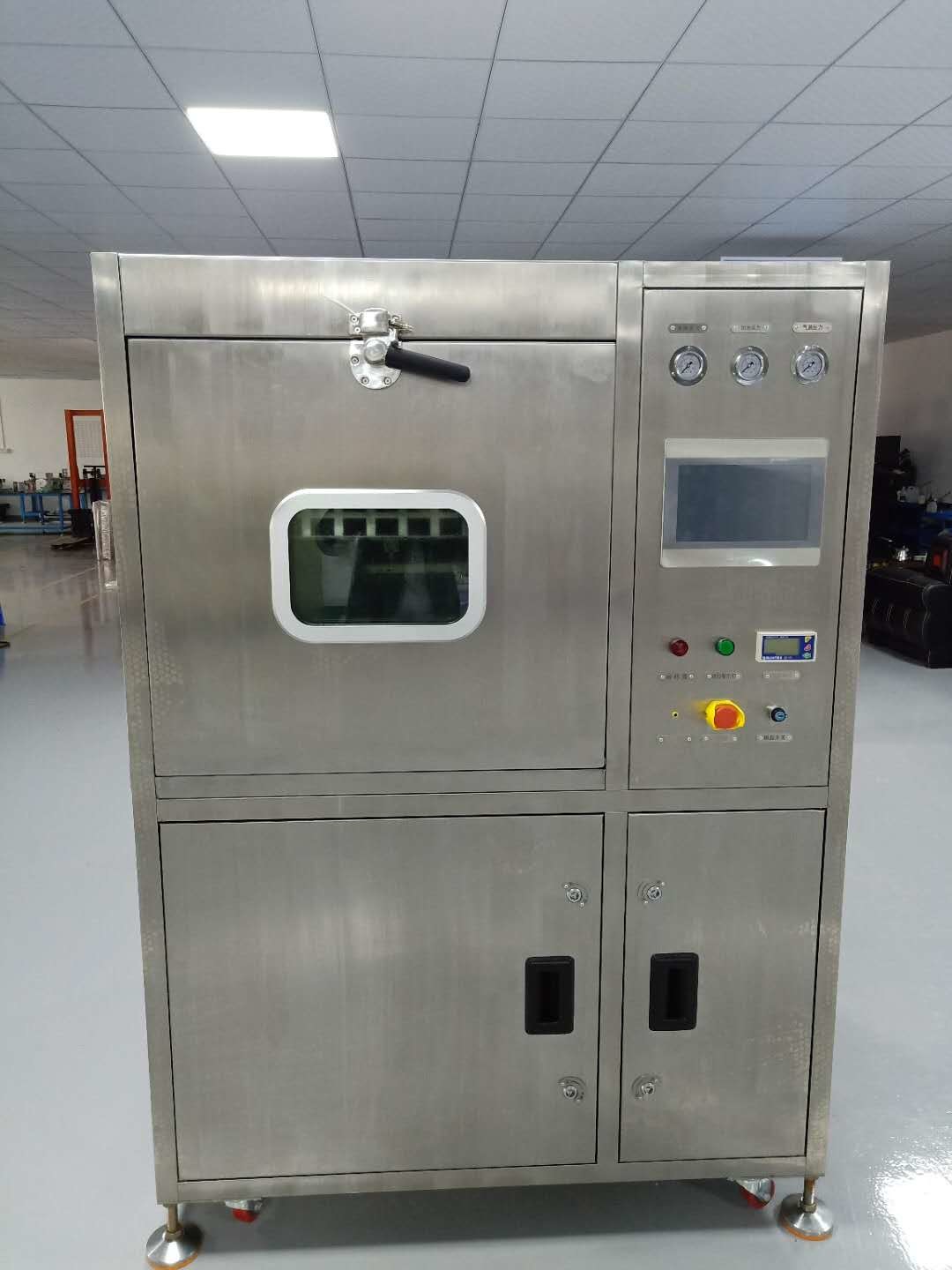

1. 전체 공정 가시화: 전면 창과 LED 조명을 통해 세척 공정을 볼 수 있습니다.
2. 자동 세척 모드: 세척, 헹굼, 건조 공정을 하나의 캐비닛과 컴팩트한 기계에서 완료할 수 있습니다.

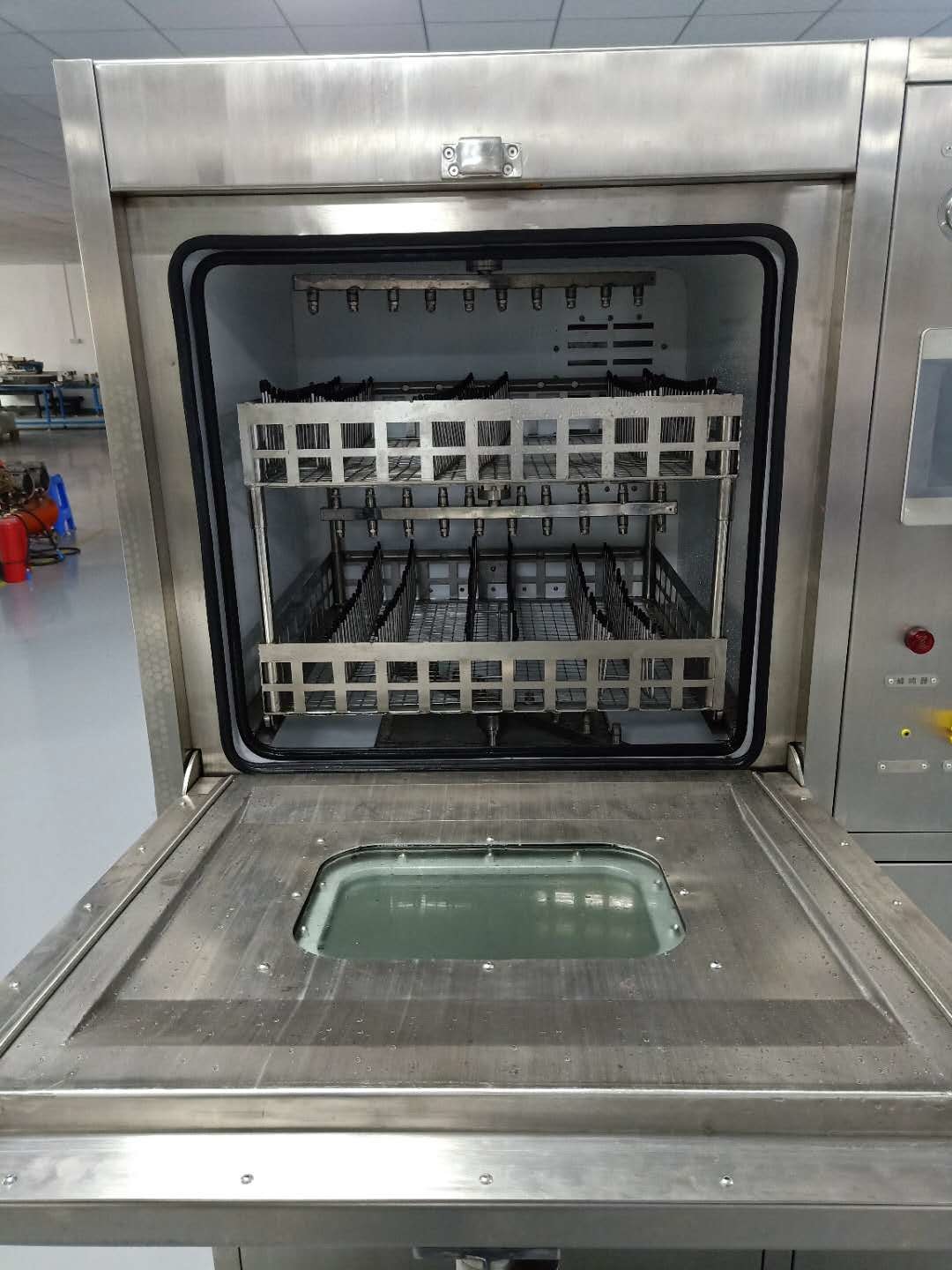

3. 가장 과학적인 노즐 설계: 좌우 점진적 분배 사용 --- 세척 효율 향상, 상하 어긋난 분배 - 세척 사각 지대 완벽 해결;
4. 노즐 압력 조절 가능 설계: 고압 스프레이 조건에서 작고 가벼운 PCBA의 충돌, 튀김 문제 해결;
5. 표준 희석 탱크 가열 시스템: 세척 효율을 크게 향상시킵니다. 세척 시간 단축;
6. 포괄적인 세척 시스템: SMT; THT PCBA 용접 후 표면 잔류 로진, 수용성 플럭스, 무세척 플럭스 / 솔더 페이스트 및 기타 유기 및 무기 오염 물질을 철저하고 효과적으로 세척합니다.
7. 편리한 세척 희석액 추가: 수동으로 추가하거나 비율 설정 (5% ~ 25%)으로 DI수 및 화학 액체와 자동으로 혼합 (옵션);
8. 임시 탱크 및 보조 가열 시스템: 임시 탱크는 희석액 및 DI수를 저장하는 데 사용됩니다.
세척 공정 중 공기 펌프는 희석 탱크에서 희석액을 흡입하여 임시 탱크로 보내고, 세척 펌프는 임시 탱크에서 희석액을 흡입하여 PCBA를 세척합니다. 세척 공정 후 공기 펌프는 임시 탱크에서 희석액을 흡입하여 희석 탱크로 되돌려 보냅니다.
헹굼 공정 중 공기 펌프는 DI수 생산기에서 DI수를 흡입하여 임시 탱크로 보내고, 각 헹굼 후 DI수는 임시 탱크에서 배출됩니다. 헹굼수는 필요에 따라 가열할 수 있습니다.
9. 낮은 운영 비용: 내장 필터로 희석액을 반복 사용할 수 있습니다. 세척 공정 종료 시 압축 공기 블로우 방식을 사용하여 파이프라인 및 펌프의 잔류 세제을 불어내어 희석액을 50% 절약합니다.
10. 농도 액체 보상 기능: 반복 사용 후 희석액의 농도가 점점 낮아져 PCBA의 세척 효과 및 효율에 영향을 미치므로, 이때 희석 탱크에 농축액을 추가하여 희석액 농도를 보상해야 합니다. 농도 보상은 액체의 유효 사용을 개선할 수 있으며, 농도 액체 추가량은 실제 상황에 따라 조절 가능합니다.
기술 매개변수:
| 내용 | 매개변수 |
| 모델 번호 | |
| 세척 영역 크기 | L610*W560*H160mm 2층 |
| 농도 탱크 용량 | 30L |
| 희석 탱크 용량 | 70L |
| 스프레이 탱크 용량 | 17-23L |
| 스프레이 히터 전력 | 6KW |
| 세척 시간 | 0~ 99분 (조절 가능) |
| 세척 온도 (액체) | 상온 ~75°C (조절 가능) |
| 헹굼 시간 | 1분/회 (1-59회/조절 가능) |
| 헹굼 온도 (DI수) | 상온~75°C (조절 가능) |
| 건조 시간 | 0~99분/(조절 가능) |
| 저항 모니터링 범위 | 0~18M |
| 용매 탱크 히터 전력 | 9KW |
| 건조 온도 | 상온~99°C/ (조절 가능) |
| 건조 히터 전력/KW | 6KW |
| 주입 압력 | 30PSI- 90PSI (조절 가능) |
| 화학 등급 필터 |
0.22μm (필터 입자: 솔더 페이스트, 로진, 플럭스 및 오염 물질) |
| DI수 필터 | 1인치 빠른 연결 인터페이스 |
| 화학 배출구 | 1인치 빠른 연결 인터페이스 |
| 실시간 압력 게이지 | 3개 (노즐/DI수/폐수) |
| 수평 스프레이 펌프 | 5.5KW |
| 배기구 크기 | Φ100(W)*30mm(H) |
| 전원; 공기 공급원 | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| 순중량 | 400kg |
| 치수 | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co.,Ltd는 국가 첨단 기술 기업으로, SMT 장비 연구 개발, 생산, 판매를 전문으로 합니다. 세계 상위 500대 전자 기업에 서비스를 제공합니다. 회사의 등록 자본은 5백만입니다. 설립 이후 Honreal은 기술 개발을 핵심으로, 품질을 생존으로, 독립적인 연구 개발 및 지속적인 혁신을 고수해 왔습니다. 지속적인 노력 끝에 다수의 첨단 기술 발명 특허를 보유하고 있습니다.
Q1: HR-Q6 배치 세척기의 사이클 시간은 얼마입니까?Q2: HR-Q6에서 PCBA를 세척하는 데 어떤 액체를 사용할 수 있습니까?
A2: 수성 PCBA 세척액 세척, DI수 헹굼.
Q3: HR-Q6에서 한 사이클에 몇 개의 PCBA를 세척할 수 있습니까?A3: 예를 들어 L200*W100mm 크기의 PCBA의 경우 30~40개를 세척할 수 있습니다.Q4: PCBAs는 세척, 헹굼 및 건조 공정 후 기계에서 베이킹해야 합니까?
A4: 물론입니다. 세척 후 PCBA는 전기 오븐에 넣고 100~110°C에서 2시간 또는 80~90°C에서 4시간 동안 베이킹하여 PCBA를 완전히 건조해야 합니다.
세척 전후 비교 사진:
