1일반적 소개

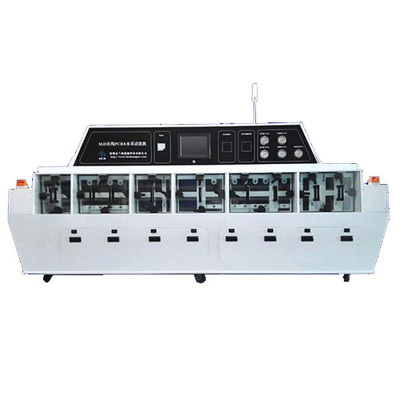

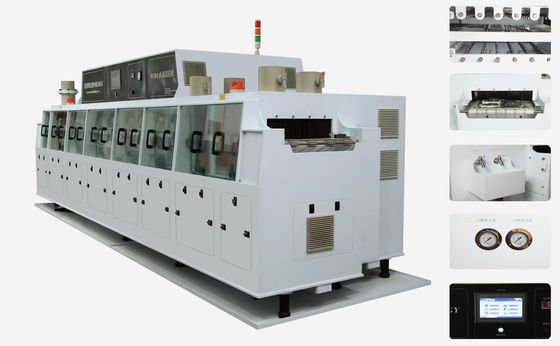

HR- 5800 PCBA 온라인 청소 기계는 세 가지 과정으로 나뉘어 있습니다: 화학 청소 섹션, 순수 닦는 섹션 및 강한 뜨거운 공기 건조 섹션,콘크리트는 환경 격리 또는 화학 사전 청소로 나눌 수 있습니다., 화학적 사전 청소 (1부 및 2부 포함), 바람 절단 절단 1, DI 세척 오염, 바람 절단 절단 2, DI 세척 1, DI 세척 2, 최종 DI 세척,공기 건조 바람 절단 1, 뜨거운 공기 건조, 공기 건조 바람 절단 2, 풀기.
2청소 과정
1.화학 청소 모듈
1.1화학 사전 청소 또는 격리 부문
초기 분사 청소를 위해 DI 물 또는 청소제를 제품에 연결하십시오. 청소 후 물 용액은 화학 탱크로 다시 흐르거나 직접 방출됩니다.
역할: 판 표면의 큰 오염 물질, 예를 들어 용접 공, 먼지 등을 씻어냅니다.
1.2화학 순환 청소
용매 탱크에서 물을 펌핑하여 PCBA의 양쪽을 청소하고 물을 용매 탱크로 돌려 주거나 직접 배charge합니다.화학 청소는 또한 화학 청소 1 및 화학 청소 2로 나뉘어 있습니다..
역할: 화학 분해, 분해 흐름 내부 긴장, 그리고 물 압력을 분사하여 PCBA의 표면에서 분해 흐름.
1.3바람 절단 격리
PCBA 보드 표면을 청소하고 공기를 잘라내기 위해 노즐과 공기 칼을 혼합하여 PCBA 보드가 다음 세척 탱크로 물과 용매를 운반하지 않도록하십시오.
역할: DI 물 탱크가 세탁 탱크를 오염시키는 것을 방지합니다.
2.DI 세척 모듈
2.1DI 사전 세탁 (재사용 세탁)
초기 분사 청소를 위해 DI 물을 제품으로 연결하면 물이 청소 후 사전 닦기 DI 탱크로 다시 흐른다.
역할: 보드의 표면에 남아있는 청소 물질을 씻어 내기 위해 청소 물질을 DI 세척 부문에 줄이고 DI 물 탱크를 오염시킵니다.
2.2바람 절단 절단
PCBA 보드의 표면은 공기 칼로 잘라서 표면에서 대부분의 물 잔해를 제거하고 PCBA 보드의 표면에서 건조 섹션으로 DI 물이 전달되지 않도록합니다.
2.3.DI 물 순환 冲洗
PCBA의 양쪽을 청소하여 DI 탱크에서 물을 펌프하여 청소 후 물이 DI 탱크로 돌아갈 것입니다.DI 물 순환 冲洗는 두 섹션으로 나뉘어 있습니다. 冲洗 1 및 冲洗 2,각각 물탱크가 있습니다..
역할: 스프레이 물 압력으로 흐름 또는 화학 잔류를 씻어냅니다.
2.4마지막 닦기
DI 발전기는 최종 빨래를 위해 이 섹션에 직접 DI 물을 공급합니다. 그 후 물은 직접 방출되거나 DI 탱크로 흐릅니다.
역할: 청소 매체가 표준에 맞는지 확인합니다.
3마지막 바람 절단 고립 및 건조
PCBA 보드의 표면은 공기 칼로 잘라서 표면에서 대부분의 물 잔해를 제거하고 PCBA 보드의 표면에서 건조 섹션으로 DI 물이 전달되지 않도록합니다.
역할: 공기 건조 효과에 영향을 미치지 않도록 DI 물이 뜨거운 공기 건조 부문에 들어가는 것을 방지합니다.
3.1.마지막 바람 절단 절단 (냉동 공기 건조)
3.2- 뜨거운 공기 건조.
3.3- 차가운 공기 건조.
3기술 매개 변수
| 항목 | 지정 | 기술지수 |
| 1 | 크기 | L5860mm*W1650mm*H1650mm |
| 2 | 힘 | 약 106kW |
| 3 | 청소 할 수있는 제품의 크기 | 500mm ((W) * 450mm ((L) * 80mm ((H) |
| 4 | 청소 액체 소비 | 10.5-2.5L/H |
| 5 | DI 물 소비 | 6L-12L/H |
| 6 | 컨베이어 속도 | 10mm/min-1000mm/min |
| 7 | 제어 모드 | 터치 스크린 + PLC |
| 8 | 시체 재료 | 부식 저항성 우수한 PP 물질 |
| 9 | 망원경 벨트 재료 | SUS316 |
| 10 | 전원 공급 요구 사항 | 3PH, 380VAC, 5개의 전선 |
| 11 | 무게 | 약 2200kg |
| 12 | DI 물 품질 요구 사항 | >15MΩ |
| 13 | DI 물 흐름 요구 사항 | 0.5m3/h |
| 14 | 환기 요구 사항 | 5400m3/h |
| 15 | 달리는 소음 | < 68Dba |
| 16 | 화학 청소 부위의 분사 압력 | 25-45psi |
| 17 | DI 세척 부위의 분사 압력 | 25-45psi |
| 18 | 청소해야 하는 제품의 무게 | < 10kg |
| 19 | 화학 청소 부문의 액체 탱크의 온도 | 25~75°C |
| 20 | 공기 칼 각도 | 각과 높이를 조절할 수 있습니다 |
| 21 | 스프레이링 튜브 설치 모드 | 쉽게 교체하기 위한 빠른 연결 |
| 22 | 망망 벨트 최대 너비 | 500mm |
| 23 | 자동 액체 충전 시스템 | 네, 옵션 항목 |
| 24 | 액체 파이프 설치 모드 | 쉽게 교체하기 위한 빠른 연결 |
| 25 | 필터레이션 정확도 (2급) | 100m |
4.제품 특징
1. 주요 통제 패널
1.1 화학 청소 압력, 닦기 압력, DI 물 압력 등을 표시한다.
1.2 암페미터, 비이온화 물 저항 미터 (선택), 비이온화 물의 pH (선택) 등을 포함한 다양한 기기로 장착된다.
압력 측정기
2터치 스크린 제어 시스템
2.1 터치 스크린 조작 플랫폼
2.2 시스템 매개 변수 암호 보호
2.3 친근한 인간-기계 인터페이스의 간단한 조작
2.4 경보 시스템 및 고장 경고
2.5 제한 보호 기능: 장치가 제한값을 초과하면 터치 스크린에서 표시되고 경보가 울립니다.
2.6 3색 경보 등대
2.7 Omron PLC 제어 및 수입 브랜드 전자 제어 부품.
2.8 견고한 터치 스크린 운영 플랫폼
2.9 입구에는 광전기 센서가 장착되어 있으며, 자동으로 장비를 시작/정지할 수 있다.
터치 화면 인터페이스전기 제어 상자 (Omron PLC)
3스테인레스 스틸 망 컨베이어 시스템 또는 체인 컨베이어 시스템
3.1 316L 스테인레스 스틸 망 벨트 또는 컨베이어 체인, 부식 저항성
3.2 스테프리스 속도 조절, 10~1000mm/min 조절
3.3 입구에는 광전기 센서가 설치되어 있으며, 제품 양을 계산할 수 있다.
3.4 에너지 절약 및 환경 보호 설계의 개념을 채택하고, 인덕션 시작 기능을 채택할 수 있습니다.
광전기 센서 스테인레스 스틸 망망 벨트
4.1 화학 청소 부문은 316L 스테인리스 스틸 노즐과 튜브를 사용하며, 부식 저항성입니다.
4.2 DI 닦기 부문은 폴리에스테르 노즐과 튜브를 사용하며 각도를 조절할 수 있습니다.
4.3 노즐 각도 조절, 쉽게 분리할 수 있다.
4.4 큰 흐름 설계로 중압 및 저압 분사 방식을 채택한다.
스프레잉 노즐 및 튜브 필터
