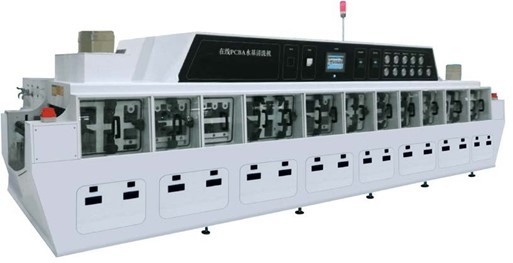

온라인 터치 스크린 제어 스프레이 PCBA 청소 기계 L5860mm

1일반적 소개

HR- 5800 PCBA 온라인 청소 기계는 세 가지 과정으로 나뉘어 있습니다: 화학 청소 섹션, 순수 닦는 섹션 및 강한 뜨거운 공기 건조 섹션,콘크리트는 환경 격리 또는 화학 사전 청소로 나눌 수 있습니다., 화학적 사전 청소 (1부 및 2부 포함), 바람 절단 절단 1, DI 세척 오염, 바람 절단 절단 2, DI 세척 1, DI 세척 2, 최종 DI 세척,공기 건조 바람 절단 1, 뜨거운 공기 건조, 공기 건조 바람 절단 2, 풀기.

2청소 과정
1.화학 청소 모듈
1.1화학 사전 청소 또는 격리 부문
초기 분사 청소를 위해 DI 물 또는 청소제를 제품에 연결하십시오. 청소 후 물 용액은 화학 탱크로 다시 흐르거나 직접 방출됩니다.
역할: 판 표면의 큰 오염 물질, 예를 들어 용접 공, 먼지 등을 씻어냅니다.
1.2화학 순환 청소
용매 탱크에서 물을 펌핑하여 PCBA의 양쪽을 청소하고 물을 용매 탱크로 돌려 주거나 직접 배charge합니다.화학 청소는 또한 화학 청소 1 및 화학 청소 2로 나뉘어 있습니다..
역할: 화학 분해, 분해 흐름 내부 긴장, 그리고 물 압력을 분사하여 PCBA의 표면에서 분해 흐름.
1.3바람 절단 격리
PCBA 보드 표면을 청소하고 공기를 잘라내기 위해 노즐과 공기 칼을 혼합하여 PCBA 보드가 다음 세척 탱크로 물과 용매를 운반하지 않도록하십시오.
역할: DI 물 탱크가 세탁 탱크를 오염시키는 것을 방지합니다.
2.DI 세척 모듈
2.1DI 사전 세탁 (재사용 세탁)
초기 분사 청소를 위해 DI 물을 제품으로 연결하면 물이 청소 후 사전 닦기 DI 탱크로 다시 흐른다.
역할: 보드의 표면에 남아있는 청소 물질을 씻어 내기 위해 청소 물질을 DI 세척 부문에 줄이고 DI 물 탱크를 오염시킵니다.
2.2바람 절단 절단
PCBA 보드의 표면은 공기 칼로 잘라서 표면에서 대부분의 물 잔해를 제거하고 PCBA 보드의 표면에서 건조 섹션으로 DI 물이 전달되지 않도록합니다.
2.3.DI 물 순환 冲洗
PCBA의 양쪽을 청소하여 DI 탱크에서 물을 펌프하여 청소 후 물이 DI 탱크로 돌아갈 것입니다.DI 물 순환 冲洗는 두 섹션으로 나뉘어 있습니다. 冲洗 1 및 冲洗 2,각각 물탱크가 있습니다..
역할: 스프레이 물 압력으로 흐름 또는 화학 잔류를 씻어냅니다.
2.4마지막 닦기
DI 발전기는 최종 빨래를 위해 이 섹션에 직접 DI 물을 공급합니다. 그 후 물은 직접 방출되거나 DI 탱크로 흐릅니다.
역할: 청소 매체가 표준에 맞는지 확인합니다.
3마지막 바람 절단 고립 및 건조
PCBA 보드의 표면은 공기 칼로 잘라서 표면에서 대부분의 물 잔해를 제거하고 PCBA 보드의 표면에서 건조 섹션으로 DI 물이 전달되지 않도록합니다.
역할: 공기 건조 효과에 영향을 미치지 않도록 DI 물이 뜨거운 공기 건조 부문에 들어가는 것을 방지합니다.
3.1.마지막 바람 절단 절단 (냉동 공기 건조)
3.2- 뜨거운 공기 건조.
3.3- 차가운 공기 건조.

3기술 매개 변수

터치 화면 인터페이스전기 제어 상자 (Omron PLC)

          광전기 센서 스테인레스 스틸 망망 벨트

             스프레잉 노즐 및 튜브 필터
