| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 표준 포장: | 수출 나무로 된 박스 포장 |
| 배송 기간: | 20일 |
| 결제 방법: | T/T ,, Western Union, |
| 공급능력: | 한 달에 50 세트 |

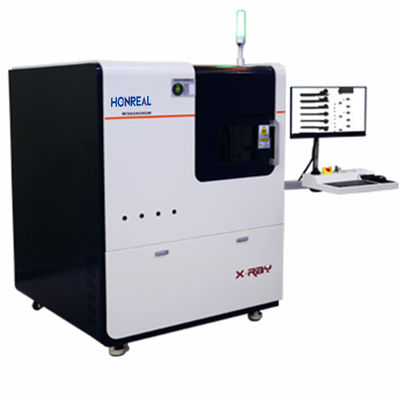

X선 검사 시스템 고정밀 X선 검사기
주요 설명:
이 장비 시리즈의 시스템은 주로 미세 초점 X선 소스, 이미지 이미징 장치, 컴퓨터 이미지 처리 시스템, 기계 시스템, 전기 제어 시스템, 안전 보호 시스템 및 경고 시스템의 7가지 주요 부분으로 구성됩니다. 이는 광학, 기계, 전기 및 알고리즘의 네 가지 주요 기술 영역을 다루는 최신 비파괴 테스트, 컴퓨터 소프트웨어 기술, 이미지 수집 및 처리 기술, 기계적 전송 기술, AI 알고리즘을 통합합니다. 재질이나 두께에 따라 발생하는 X선 흡수 차이를 활용하여 물체의 내부 구조를 영상화한 후 내부 결함 검출을 수행합니다. 제품의 고화질 검사 이미지를 실시간으로 관찰하여 내부 불량 유무, 종류, 수준 등을 판단할 수 있습니다. 동시에 맞춤형 사용자 요구 사항을 기반으로 AI 알고리즘은 자동 결함 판단이 가능하여 평가의 정확성과 객관성을 보장합니다.
장비 매개변수
| 분류 | 목 | 유형 | 매개변수 및 기능 |
|
하드웨어 구성 |
엑스레이 소스 |
브랜드 유형 |
HAMAMATSU, 하마마츠, 일본, 폐쇄형 미소초점 X선 원천 |
| 전압 전류 | 90kv,10-200uA | ||
| 초점 크기 | 5μm | ||
| 맥시 파워 | 8W | ||
|
이미징 유닛 |
브랜드 유형 |
iRAY, 비정질 실리콘 플랫 패널 감지기 |
|
| 이미징 영역 | 130mm×130mm | ||
|
감광성 단위 크기 |
85μm | ||
| 픽셀 매트릭스 | 1536×1536 | ||
| 해결 | 5.8LP/mm | ||
|
기울기 각도 |
0~90° 시야각(왼쪽 및 오른쪽으로 45°) | ||
| 이미지 프레임 속도 | 20fps | ||
| 배율 |
150의 기하학적 배율 타임스 |
||
|
컴퓨터 |
호스트 브랜드 | 어드밴텍 산업용 컴퓨터 | |
|
산업용 컴퓨터 구성 |
CPU:I5 6500 RAM:8G, HDD:1TB | ||
| 감시 장치 | 24인치 FHD LCD 디스플레이 | ||
|
로딩 플랫폼 |
로딩 영역 | 520mm×520mm | |
| 맥시 검사 구역 | 520mm×520mm | ||
|
모션 이동(Z축) |
감지 패널 Z1=300mm,X선 소스 Z2=300mm | ||
| 모션 이동(X축) | X축=510mm, Y축=405mm | ||
| 맥시 샘플 중량 | 10kg | ||
| 움직임 제어 방법 | 조이스틱, 마우스, 키보드 삼중 조합 | ||
| 네비게이션 시스템 | 구성 |
하이크비전 고화질 카메라 |
|
|
소프트웨어 시스템 |
소프트웨어 소개 |
지적재산권 |
독점 소프트웨어 지적 재산을 이용해 독립적으로 개발되었습니다. |
|
소프트웨어 기능 |
자동 이미지 설정 |
특징점의 위치좌표 및 매개변수 정보 기록 |
||
| 자동 탐색 기능 | 검사 지점으로의 신속한 이동 촉진 | |||
|
계산 기능 |
전자/반도체 제품의 기포 측정 가능 | |||
|
알고리즘 모델 |
맞춤형 감지 요구사항을 기반으로 한 알고리즘 모델 |
|||
| 위치 편집 기능 | 다지점 위치 감지를 쉽게 달성 | |||
|
기계 매개변수 |
무게 | 약1250Kg | ||
| 전원공급장치 | 220V/50Hz | |||
| 맥시 파워 | 2.0KW | |||
| 장비 크기 |
1300mm(길이) * 1320mm(폭) * 1800mm(높이) |
|||
| 방사선 누출량 | <1μSv/h | |||
|
엑스레이 안전 |
1.방사선 누출량:< 1μSv/h. |
|||
|
2. 케이싱의 보호재는 강철-납-강 구조로 구성되며 현관 창문은 방사선 보호용 납유리. |
||||
|
3. 안전 인터록 기능 : 모든 도어 위치에 리미트 스위치가 설치됩니다. 문이 열리면 X선 소스가 자동으로 차단됩니다. 힘. |
||||
|
4. 상태 표시 등을 활용하여 X-ray의 작동 상태를 나타냅니다. 원천. |
||||
|
5. 장비는 "방사성 동위원소 및 방사선에 대한 면제 신청"을 획득했습니다. 장치". |
||||
구성 목록
|
아니요 . |
이름 | 수량 | 단위 | 구성 사양 |
| 1 | 엑스레이 소스 | 1 | 세트 |
HAMAMATSU, 하마마츠, 일본, 폐쇄형 마이크로포커스 X- 광선 소스 90KV |
| 2 |
이미징 유닛 |
1 |
PCS |
iRAY, 비정질 실리콘 평면 패널 감지기 130mm ×130mm |
| 3 | 컴퓨터 호스트 | 1 | PCS | 어드밴텍 산업용 컴퓨터 |
| 4 | 감시 장치 | 1 | PCS | 24인치 HD 모니터 |
| 5 | 정밀 제어 부품 | 1 | 세트 | 구골 모션 제어 카드, 모터 등 |
| 6 | 리드룸 및 모션파트 | 1 | 세트 | WISDOMSHOW가 독립적으로 개발 |
| 7 | 소프트웨어 | 1 | 세트 | WISDOMSHOW가 독립적으로 개발 |
|
|
