| MOQ: | 1 set |
| 가격: | 협상 가능 |
| 표준 포장: | Export wooden box packaging |
| 배송 기간: | 20 work days |
| 결제 방법: | T/T ,, Western Union, |
| 공급능력: | 50 Sets Per Month |
전자 부품 인쇄 회로 기판 Pcb X 레이 BGA XRAY 검출기
주요 설명:

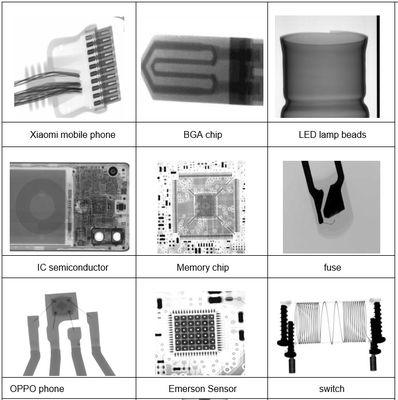

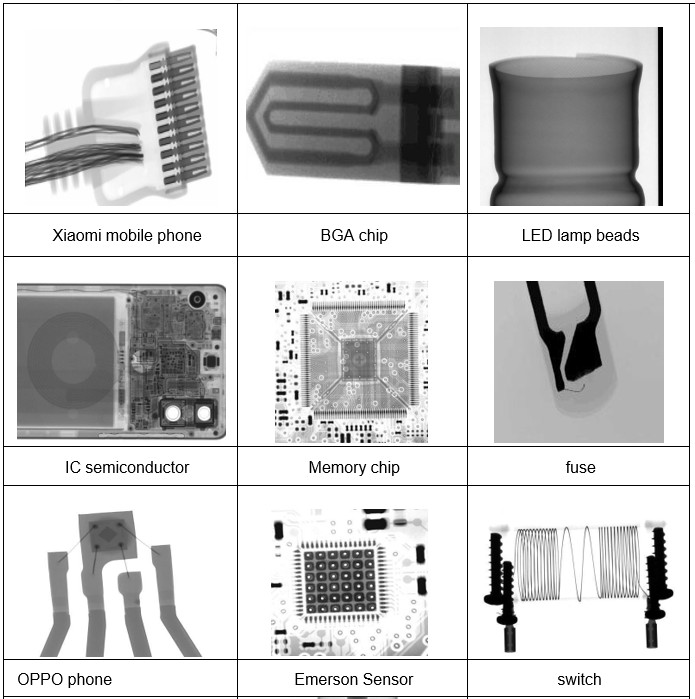

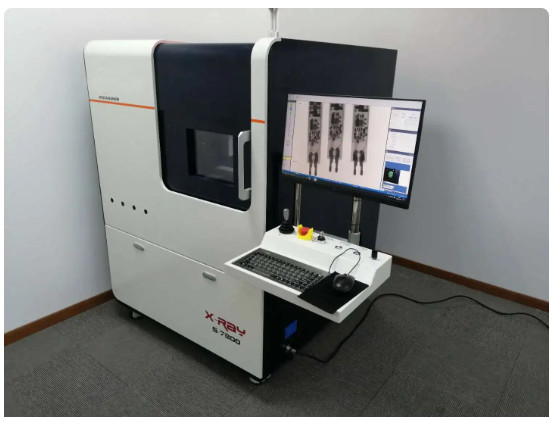

용접 납땜 검사를 위한 S7200 IC IGBT 엑스레이 기계 주요 응용 프로그램:
BGA 솔더 볼 버블 계산
커넥터 와이어 검사 내부 IC 칩
PCB FPC 모바일 플렉스 케이블 납땜 검사
조인트 아래 보이드 검사
PCBA BGA/IC LED 알루미늄 다이캐스팅 배터리 커넥터 검사
장비 매개변수
| 분류 | 목 | 유형 | 매개변수 및 기능 |
|
하드웨어 구성 |
엑스레이 소스 |
브랜드 유형 |
HAMAMATSU, 하마마츠, 일본, 폐쇄형 미소초점 X선 원천 |
| 전압 전류 | 90kv,10-200uA | ||
| 초점 크기 | 5μm | ||
| 맥시 파워 | 8W | ||
|
이미징 유닛 |
브랜드 유형 |
iRAY, 비정질 실리콘 플랫 패널 감지기 |
|
| 이미징 영역 | 130mm×130mm | ||
|
감광성 단위 크기 |
85μm | ||
| 픽셀 매트릭스 | 1536×1536 | ||
| 해결 | 5.8LP/mm | ||
|
기울기 각도 |
0~90° 시야각(왼쪽 및 오른쪽으로 45°) | ||
| 이미지 프레임 속도 | 20fps | ||
| 배율 |
150의 기하학적 배율 타임스 |
||
|
컴퓨터 |
호스트 브랜드 | 어드밴텍 산업용 컴퓨터 | |
|
산업용 컴퓨터 구성 |
CPU:I5 6500 RAM:8G, HDD:1TB | ||
| 감시 장치 | 24인치 FHD LCD 디스플레이 | ||
|
로딩 플랫폼 |
로딩 영역 | 520mm×520mm | |
| 맥시 검사 구역 | 520mm×520mm | ||
|
모션 이동(Z축) |
감지 패널 Z1=300mm,X선 소스 Z2=300mm | ||
| 모션 이동(X축) | X축=510mm, Y축=405mm | ||
| 맥시 샘플 중량 | 10kg | ||
| 움직임 제어 방법 | 조이스틱, 마우스, 키보드 삼중 조합 | ||
| 네비게이션 시스템 | 구성 |
하이크비전 고화질 카메라 |
|
|
소프트웨어 시스템 |
소프트웨어 소개 |
지적재산권 |
독점 소프트웨어 지적 재산을 이용해 독립적으로 개발되었습니다. |
|
소프트웨어 기능 |
자동 이미지 설정 |
특징점의 위치좌표 및 매개변수 정보 기록 |
||
| 자동 탐색 기능 | 검사 지점으로의 신속한 이동 촉진 | |||
|
계산 기능 |
전자/반도체 제품의 기포 측정 가능 | |||
|
알고리즘 모델 |
맞춤형 감지 요구사항을 기반으로 한 알고리즘 모델 |
|||
| 위치 편집 기능 | 다지점 위치 감지를 쉽게 달성 | |||
|
기계 매개변수 |
무게 | 약1250Kg | ||
| 전원공급장치 | 220V/50Hz | |||
| 맥시 파워 | 2.0KW | |||
| 장비 크기 |
1300mm(길이) * 1320mm(폭) * 1800mm(높이) |
|||
| 방사선 누출량 | <1μSv/h | |||
|
엑스레이 안전 |
1.방사선 누출량:< 1μSv/h. |
|||
|
2. 케이싱의 보호재는 강철-납-강 구조로 구성되며 현관 창문은 방사선 보호용 납유리. |
||||
|
3. 안전 인터록 기능 : 모든 도어 위치에 리미트 스위치가 설치됩니다. 문이 열리면 X선 소스가 자동으로 차단됩니다. 힘. |
||||
|
4. 상태 표시 등을 활용하여 X-ray의 작동 상태를 나타냅니다. 원천. |
||||
|
5. 장비는 "방사성 동위원소 및 방사선에 대한 면제 신청"을 획득했습니다. 장치". |
||||
구성 목록
|
아니요 . |
이름 | 수량 | 단위 | 구성 사양 |
| 1 | 엑스레이 소스 | 1 | 세트 |
HAMAMATSU, 하마마츠, 일본, 폐쇄형 마이크로포커스 X- 광선 소스 90KV |
| 2 |
이미징 유닛 |
1 |
PCS |
iRAY, 비정질 실리콘 평면 패널 감지기 130mm ×130mm |
| 3 | 컴퓨터 호스트 | 1 | PCS | 어드밴텍 산업용 컴퓨터 |
| 4 | 감시 장치 | 1 | PCS | 24인치 HD 모니터 |
| 5 | 정밀 제어 부품 | 1 | 세트 | 구골 모션 제어 카드, 모터 등 |
| 6 | 리드룸 및 모션파트 | 1 | 세트 | WISDOMSHOW가 독립적으로 개발 |
| 7 | 소프트웨어 | 1 | 세트 | WISDOMSHOW가 독립적으로 개발 |
1. 패키지는 어떻습니까? 배송중에는 안전한가요?
모든 PCB X-Ray 검사기는 표준의 견고한 목재 상자로 포장됩니다.
배송중에는 안전합니다.
2. 배송 방법은 무엇입니까? 기계가 우리에게 며칠 정도 도착할까요?
우리는 도착하는 데 약 5일 정도 소요되며 DHL, Fedex, UPS 등(Door to Door Service)을 통해 기계를 발송할 것입니다.
또는 항공으로 공항까지(Door to Airport Service) 약 3일 정도 소요됩니다.
또는 바다로 항구까지 최소 CBM 요구 사항: 1 CBM, 도착까지 약 30일 소요.
3. 보증을 제공합니까? 애프터 서비스는 어떻습니까?
예비 부품에 대해 1년 보증이 무료이며 평생 기술 지원이 제공됩니다.
우리는 전문 애프터 세일즈 팀을 보유하고 있습니다. 질문이 있는 경우 애프터 서비스에 보조 비디오도 제공됩니다.
4, 우리가 귀하의 공장에 오면 무료 교육을 제공할 수 있습니까?
네, 저희 공장 방문을 진심으로 환영합니다. 무료 교육을 준비해 드리겠습니다.
5. 지불 방법은 무엇입니까?
우리는 은행 송금, WesterUnion, 등의 지불 조건을 수락합니다.
|
|
