고품질 저비용 온라인 THT 스루홀 선택적 웨이브 솔더링 시스템
선택적 웨이브 솔더링은 스루홀 부품 솔더링의 개발 요구 사항을 충족하기 위해 발명된 웨이브 솔더링의 특수 형태입니다. 주로 고급 전자 제품의 스루홀 부품 솔더링에 적합합니다. 예를 들어, 항공 우주 전자 제품, 자동차 전자 제품, 스위칭 전원 공급 장치 제품 및 더 높은 솔더링 신뢰성이 요구되는 기타 산업에 적합합니다.
장점:
1.통합 풀 기능 모델, 스프레이 및 용접이 통합된 전체 모션 플랫폼, 컴팩트한 공간.
2.PCB 보드 고정, 스프레이 및 용접 플랫폼 이동.
3.높은 용접 품질, 용접 합격률 크게 향상.
4.SMEMA 온라인 운송의 모듈식 설계, 유연한 라인 형성을 위한 고객 지원.
5.전체 PC 제어. 이동 경로, 솔더 온도, 플럭스 유형, 솔더 유형, n2 온도 등 모든 매개변수를 PC에서 설정하고 PCB 메뉴에 저장할 수 있어 추적성이 뛰어나고 반복적인 용접 품질을 쉽게 얻을 수 있습니다.
| 기계 이름 | SELPOT-400 | |
| 일반 | ||
| 치수 | L1520mm X W1650mm X H1650mm | |
| 일반 전력 | 18kw | |
| 소비 전력 | 5-7kw | |
| 전원 공급 장치 | 삼상 380V 50HZ | |
| 순중량 | 1200KG | |
| 필요한 공기 소스 | 0.4-0.6MPa | |
| 필요한 공기 흐름 | 8-12L/min | |
| 필요한 N2 압력 | 0.4-0.6MPa | |
| 필요한 N2 흐름 | 시간당 2입방미터 이상 | |
| 필요한 N2 순도 | >99.998% | |
| 필요한 배기 | 500--800CMB/H | |
| 캐리어 또는 PCB | ||
| 캐리어 | 제품에 따라 | |
| 최대 캐리어 크기 | L400 x W400 mm | |
| PCB 두께 | 0.2mm-----6mm | |
| PCB 가장자리 | 5mm 이상 | |
| 제어 및 컨베이어 | ||
| 제어 | 산업용 PC | |
| 컨베이어 폭 | 100-400MM | |
| 컨베이어 유형 | SUS 롤러 | |
| 컨베이어 두께 | 2---6mm (가장자리 두께 또는 캐리어 두께) | |
| PCB 컨베이어 방향 | 왼쪽에서 오른쪽으로 | |
| PCB 컨베이어 상단 간격 | 100MM | |
| PCB 컨베이어 하단 간격 | 30MM | |
| 컨베이어 하중 | <10kg | |
| 컨베이어 레일 | 알루미늄 레일 | |
| 컨베이어 높이 | 900+/-30mm | |
| 모션 테이블 | ||
| 모션 축 | X, Y, Z | |
| 모션 제어 | 폐쇄 루프 서보 제어 | |
| 모션 모터 | 브랜드 서보 모터 | |
| 볼 스크류 | Hiwin | |
| 위치 정확도 | + / - 0.05 mm | |
| 섀시 | 금속 용접 | |
| 플럭스 관리 | ||
| 플럭스 노즐 | 일본 Lumina | |
| 노즐 내구성 | 스테인리스 스틸 | |
| 플럭스 탱크 용량 | 3L | |
| 플럭스 탱크 | 압력 탱크 | |
| 알코올 탱크 용량 | 1L | |
| 알코올 탱크 | 압력 탱크 | |
| 예열 | ||
| 예열 방법 | 상부 IR 가열 | |
| 히터 전력 | 13.5kw | |
| 온도 범위 | 25--240℃ | |
| 솔더 포트 | ||
| 표준 포트 수 | 1개 | |
| 솔더 포트 용량 | 13kg / 솔더 포트 (전자기 펌프) | |
| 솔더 온도 제어 | PID | |
| 녹는 시간 | 20--30 분 | |
| 최대 솔더 온도 | 350 ℃ | |
| 솔더 히터 | 1.2kw | |
| 솔더 노즐 | ||
| 노즐 | 맞춤형 | |
| 재질 | 고탄소 합금 | |
| 표준 장착 노즐 | 표준 장착 5개/솔더 포트 (노즐 내부 직경 2.5mm, 3mm, 4mm, 5mm, 6mm) | |
| N2 관리 | ||
| N2 히터 | 표준 장착 | |
| ID N2 온도 범위 | 0- 350 C | |
| N2 소비량 | 2 m³/h / 노즐 | |

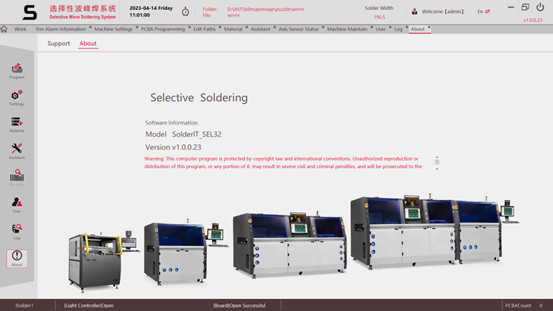

세부 정보:
1.최소 구성
프로세서는 2.0GHz 이상, 내부 저장 공간은 4GB 이상, 디스크 여유 공간은 16GB 이상이어야 합니다.
2.권장 구성
프로세서 쿼드 코어 1.8GHz, 내부 저장 공간 8GB, 디스크 여유 공간 512GB, 기가비트 네트워크 카드.
3.화면 해상도
1920 * 1080 (필수)
운영 체제: Win7 64비트, Win10 64비트
비디오
비디오
비디오
|
|
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 표준 포장: | 수출 나무로 된 박스 포장 |
| 배송 기간: | 30 작업 일수 |
| 결제 방법: | T/T ,, Western Union, |
| 공급능력: | 1000 세트 / 년 |
고품질 저비용 온라인 THT 스루홀 선택적 웨이브 솔더링 시스템
선택적 웨이브 솔더링은 스루홀 부품 솔더링의 개발 요구 사항을 충족하기 위해 발명된 웨이브 솔더링의 특수 형태입니다. 주로 고급 전자 제품의 스루홀 부품 솔더링에 적합합니다. 예를 들어, 항공 우주 전자 제품, 자동차 전자 제품, 스위칭 전원 공급 장치 제품 및 더 높은 솔더링 신뢰성이 요구되는 기타 산업에 적합합니다.
장점:
1.통합 풀 기능 모델, 스프레이 및 용접이 통합된 전체 모션 플랫폼, 컴팩트한 공간.
2.PCB 보드 고정, 스프레이 및 용접 플랫폼 이동.
3.높은 용접 품질, 용접 합격률 크게 향상.
4.SMEMA 온라인 운송의 모듈식 설계, 유연한 라인 형성을 위한 고객 지원.
5.전체 PC 제어. 이동 경로, 솔더 온도, 플럭스 유형, 솔더 유형, n2 온도 등 모든 매개변수를 PC에서 설정하고 PCB 메뉴에 저장할 수 있어 추적성이 뛰어나고 반복적인 용접 품질을 쉽게 얻을 수 있습니다.
| 기계 이름 | SELPOT-400 | |
| 일반 | ||
| 치수 | L1520mm X W1650mm X H1650mm | |
| 일반 전력 | 18kw | |
| 소비 전력 | 5-7kw | |
| 전원 공급 장치 | 삼상 380V 50HZ | |
| 순중량 | 1200KG | |
| 필요한 공기 소스 | 0.4-0.6MPa | |
| 필요한 공기 흐름 | 8-12L/min | |
| 필요한 N2 압력 | 0.4-0.6MPa | |
| 필요한 N2 흐름 | 시간당 2입방미터 이상 | |
| 필요한 N2 순도 | >99.998% | |
| 필요한 배기 | 500--800CMB/H | |
| 캐리어 또는 PCB | ||
| 캐리어 | 제품에 따라 | |
| 최대 캐리어 크기 | L400 x W400 mm | |
| PCB 두께 | 0.2mm-----6mm | |
| PCB 가장자리 | 5mm 이상 | |
| 제어 및 컨베이어 | ||
| 제어 | 산업용 PC | |
| 컨베이어 폭 | 100-400MM | |
| 컨베이어 유형 | SUS 롤러 | |
| 컨베이어 두께 | 2---6mm (가장자리 두께 또는 캐리어 두께) | |
| PCB 컨베이어 방향 | 왼쪽에서 오른쪽으로 | |
| PCB 컨베이어 상단 간격 | 100MM | |
| PCB 컨베이어 하단 간격 | 30MM | |
| 컨베이어 하중 | <10kg | |
| 컨베이어 레일 | 알루미늄 레일 | |
| 컨베이어 높이 | 900+/-30mm | |
| 모션 테이블 | ||
| 모션 축 | X, Y, Z | |
| 모션 제어 | 폐쇄 루프 서보 제어 | |
| 모션 모터 | 브랜드 서보 모터 | |
| 볼 스크류 | Hiwin | |
| 위치 정확도 | + / - 0.05 mm | |
| 섀시 | 금속 용접 | |
| 플럭스 관리 | ||
| 플럭스 노즐 | 일본 Lumina | |
| 노즐 내구성 | 스테인리스 스틸 | |
| 플럭스 탱크 용량 | 3L | |
| 플럭스 탱크 | 압력 탱크 | |
| 알코올 탱크 용량 | 1L | |
| 알코올 탱크 | 압력 탱크 | |
| 예열 | ||
| 예열 방법 | 상부 IR 가열 | |
| 히터 전력 | 13.5kw | |
| 온도 범위 | 25--240℃ | |
| 솔더 포트 | ||
| 표준 포트 수 | 1개 | |
| 솔더 포트 용량 | 13kg / 솔더 포트 (전자기 펌프) | |
| 솔더 온도 제어 | PID | |
| 녹는 시간 | 20--30 분 | |
| 최대 솔더 온도 | 350 ℃ | |
| 솔더 히터 | 1.2kw | |
| 솔더 노즐 | ||
| 노즐 | 맞춤형 | |
| 재질 | 고탄소 합금 | |
| 표준 장착 노즐 | 표준 장착 5개/솔더 포트 (노즐 내부 직경 2.5mm, 3mm, 4mm, 5mm, 6mm) | |
| N2 관리 | ||
| N2 히터 | 표준 장착 | |
| ID N2 온도 범위 | 0- 350 C | |
| N2 소비량 | 2 m³/h / 노즐 | |

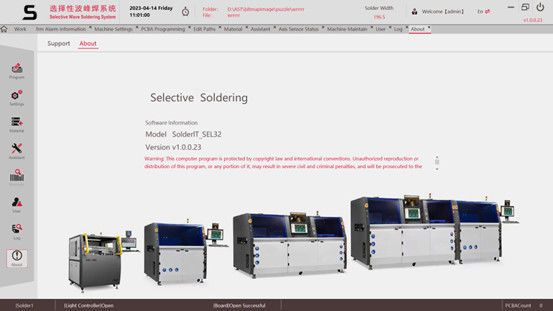

세부 정보:
