| MOQ: | 1 세트 |
| 가격: | USD 65000-72000 Per Set |
| 표준 포장: | 수출 나무로 된 박스 포장 |
| 배송 기간: | 30 작업 일수 |
| 결제 방법: | T/T ,, Western Union, |
| 공급능력: | 1000 세트 / 년 |

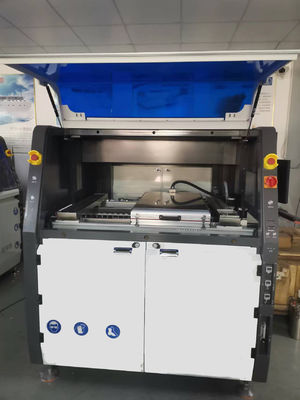

SMT 자동 납땜기 무연 플럭스 스프레이 예열 PCB 용접 선택적 웨이브 솔더
선택적 웨이브 솔더링은 현대 용접 기술의 요구 사항을 충족하기 위해 발명된 특수 용접 형태입니다. 사전 프로그래밍된 절차를 통해 기계는 플럭스 스프레이가 필요한 납땜 조인트에만 선택적으로 스프레이하고 용접할 수 있으며, 용접 효율성과 신뢰성이 수동 용접보다 높을 뿐만 아니라 용접 비용도 웨이브 솔더링보다 낮습니다.
선택적 웨이브 솔더링은 사용자의 특정 작업 요구 사항에 따라 하나, 둘 또는 세 개의 플럭스 코팅 기술로 구성할 수 있으며, 이는 납땜 조인트의 정확한 용접을 달성하고 납땜 조인트를 특별히 용접할 수 있습니다.
| 기계 이름 | SELPOT-400 | |
| 일반 | ||
| 치수 | L1520mm X W1650mm X H1650mm | |
| 일반 전력 | 18kw | |
| 소비 전력 | 5-7kw | |
| 전원 공급 장치 | 삼상 380V 50HZ | |
| 순중량 | 1200KG | |
| 필요한 공기 소스 | 0.4-0.6MPa | |
| 필요한 공기 흐름 | 8-12L/min | |
| 필요한 N2 압력 | 0.4-0.6MPa | |
| 필요한 N2 흐름 | 시간당 2입방미터 이상 | |
| 필요한 N2 순도 | >99.998% | |
| 필요한 배기 | 500--800CMB/H | |
| 캐리어 또는 PCB | ||
| 캐리어 | 제품에 따라 | |
| 최대 캐리어 크기 | L400 x W400 mm | |
| PCB 두께 | 0.2mm-----6mm | |
| PCB 가장자리 | 5mm 이상 | |
| 제어 및 컨베이어 | ||
| 제어 | 산업용 PC | |
| 컨베이어 폭 | 100-400MM | |
| 컨베이어 유형 | SUS 롤러 | |
| 컨베이어 두께 | 2---6mm (가장자리 두께 또는 캐리어 두께) | |
| PCB 컨베이어 방향 | 왼쪽에서 오른쪽으로 | |
| PCB 컨베이어 상단 여유 공간 | 100MM | |
| PCB 컨베이어 하단 여유 공간 | 30MM | |
| 컨베이어 하중 | <10kg | |
| 컨베이어 레일 | 알루미늄 레일 | |
| 컨베이어 높이 | 900+/-30mm | |
| 모션 테이블 | ||
| 모션 축 | X, Y, Z | |
| 모션 제어 | 폐쇄 루프 서보 제어 | |
| 모션 모터 | 브랜드 서보 모터 | |
| 볼 스크류 | Hiwin | |
| 위치 정확도 | + / - 0.05 mm | |
| 섀시 | 금속 용접 | |
| 플럭스 관리 | ||
| 플럭스 노즐 | 일본 Lumina | |
| 노즐 내구성 | 스테인리스 스틸 | |
| 플럭스 탱크 용량 | 3L | |
| 플럭스 탱크 | 압력 탱크 | |
| 알코올 탱크 용량 | 1L | |
| 알코올 탱크 | 압력 탱크 | |
| 예열 | ||
| 예열 방법 | 상부 IR 가열 | |
| 히터 전력 | 13.5kw | |
| 온도 범위 | 25--240℃ | |
| 솔더 포트 | ||
| 표준 포트 수 | 1개 | |
| 솔더 포트 용량 | 13kg / 솔더 포트 (전자기 펌프) | |
| 솔더 온도 제어 | PID | |
| 녹는 시간 | 20--30 분 | |
| 최대 솔더 온도 | 350 ℃ | |
| 솔더 히터 | 1.2kw | |
| 솔더 노즐 | ||
| 노즐 | 맞춤형 | |
| 재질 | 고탄소 합금 | |
| 표준 장착 노즐 | 표준 장착 5개/솔더 포트 (노즐 내부 직경 2.5mm, 3mm, 4mm, 5mm, 6mm) | |
| N2 관리 | ||
| N2 히터 | 표준 장착 | |
| ID N2 온도 범위 | 0- 350 C | |
| N2 소비량 | 2 m³/h / 노즐 | |
세부 정보:
1. 최소 구성
프로세서는 2.0GHz 이상, 내부 저장 공간은 4GB 이상, 디스크 여유 공간은 16GB 이상이어야 합니다.
2. 권장 구성
프로세서 쿼드 코어 1.8GHz, 내부 저장 공간 8GB, 디스크 여유 공간 512GB, 기가비트 네트워크 카드.
3. 화면 해상도
1920 * 1080 (필수)
운영 체제: Win7 64비트, Win10 64비트
