이점:
1통합된 완전 기능 모델, 전체 운동 플랫폼 통합 스프레이 및 용접, 컴팩트 공간.
2.PCB 판 고정, 스프레이 및 용접 플랫폼 이동.
3높은 용접 품질, 크게 용접 통과율을 향상.
4SMEMA 온라인 운송의 모듈 디자인, 유연한 라인 형성을위한 고객을 지원합니다.
5모든 매개 변수를 PC에서 설정하고 PCB 메뉴에 저장 할 수 있습니다. 이동 경로, 용접기 온도, 흐름 유형, 용접기 유형, n2 온도 등,가장 좋은 추적 가능성과 반복 용접 품질을 쉽게 얻을 수 있습니다..

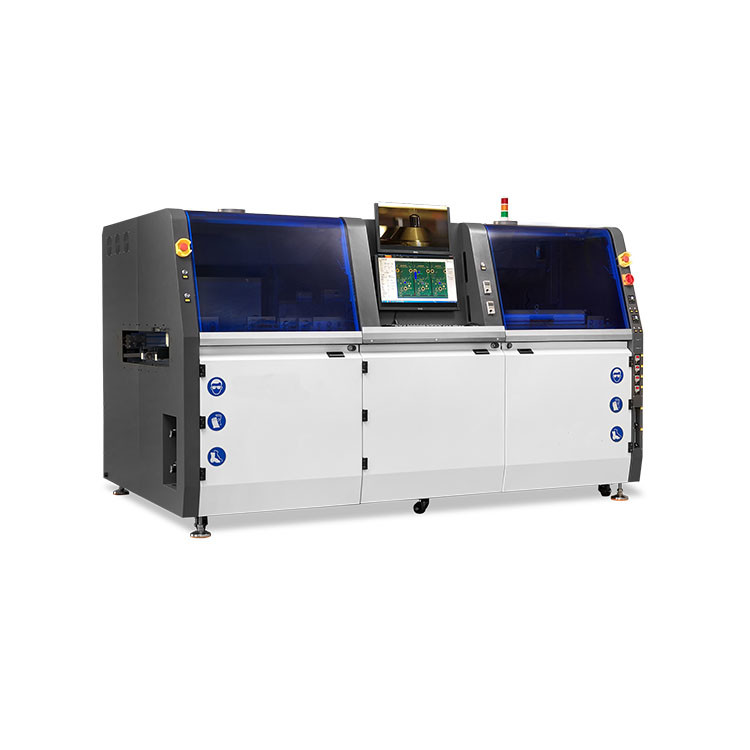

| 기계 이름 | SEL-31 |
| 일반 | |
| 차원 | L2550 X W1480 X H1665 |
| 일반 전력 | 16kw |
| 소비 전력 | 4~8kW |
| 전원 공급 | 단상 220V 50HZ |
| 순중량 | 1500kg |
| 재수용된 공기 소스 | 3-5BAR |
| 필요한 N2 흐름과 순도 | 3m3 / 시간, 순수성> 99.998% |
| 필요한 피로 | 600~1000CMB/H |
| 제어 & 컨베이어 | |
| 통제 | 산업용 PC + PLC 제어 |
| 컨베이어 너비 | 100~400MM |
| 컨베이어 타입 | 스프레이 및 사전 난방 섹션 체인 철도 운송, 용접 섹션 롤러 운송 |
| PCB 컨베이어 방향 | 왼쪽에서 오른쪽으로 또는 오른쪽 왼쪽으로 |
| 컨베이어 레일 | 알루미늄 레일 |
| 컨베이어 높이 | 900+/-30mm |
| 모션 테이블 | |
| 운동축 | X, Y, Z |
| 모션 컨트롤 | 닫힌 루프 서보 제어 |
| 위치 정확성 | + / - 0.05mm |
| 불꽃 | 금속 용접 |
| 플럭스 관리 | |
| 플럭스 노즐 | 일본 루미나 |
| 노즐의 내구성 | 스테인리스 스틸 |
| 플럭스 탱크 용량 | 1L |
| 알코올 탱크 용량 | 1L |
| 전열 | |
| 전열 방법 | 위쪽에는 뜨거운 공기가 있고 아래쪽에는 자외선 난방기가 있습니다. |
| 히터의 전력 | 6kW |
| 온도 범위 | 25~240°C |
| 용접용 냄비 | |
| 표준 냄비 번호 | 1PCS |
| 용접기 용량 | 16kg / 용접 냄비 |
| 용접기 온도 범위 | PID |
| 녹는 시간 | 30분 |
| 최대 용접 온도 | 350C |
| 용접기 | 1.5kw/ 용접기 |
| 용접 노즐 | |
| 노즈 램프 | 맞춤형 |
| 소재 | 고탄소 합금 |
| 표준으로 장착된 노즐 | 5개 (2.5mm/3.0mm/4.0mm/5.0mm/6.0m) |
| N2 관리 | |
| N2 히터 | 표준 장비 |
| N2 온도 범위 | 0~350°C |
| N2 소비 | 1~3m3 /h / 노즐 |
표준 기계는 다음과 같습니다.
| 序号시리즈 | 名称 아이템 | 内容콘텐츠 | 수량량 |
| 1 | 제어 시스템 제어 시스템 | 컴퓨터 주전 및 디스플레이 PC & 모니터 |
1套 (세트) |
| 实时监控摄像头 모니터 카메라를 통해 라이브 | |||
| 컨트롤러와 컨트롤카 모션 컨트롤 | |||
| 2 |
平台运动系统 플랫폼 운동 시스템 (喷雾用) |
全 造 两轴 平台 엑시 모션 테이블 |
1套 (세트)
|
| 两轴全配滚珠丝杆及直线导轨2 축은 공 나사 및 선형 길드 레일을 장착 | |||
| 两轴全配伺服电机及伺服驱动器서보 모터와 드라이버가 장착된 2 축 | |||
| 3 | 선택적인喷雾 시스템 플럭싱 시스템 | 进口喷射 进口喷射 |
1套 (세트)
|
| 보조 용액 류스 탱크 | |||
| 喷雾气 류 제어 공기 시스템 | |||
| 喷嘴自動清潔系統 노즐 자동 청소 시스템 | |||
| 4 | 전열 시스템전열 시스템 | 热风上预热, 红外射灯下预热 뜨거운 공기를 미리 가열하고, 아래쪽에는 IR 히터 |
1套 (세트)
|
| 5 |
平台运动系统 플랫폼 운동 시스템 (锡炉用) |
全?? 造三轴平台xyz 모션 테이블 |
1套 (세트)
|
| 삼축 전승 롤珠丝杆 및 직선 선도轨3 축 공 나사 및 선형 길드 레일을 장착 | |||
| 三轴全配伺服电机及伺服驱动器3 축, 서보 모터와 드라이버가 장착되어 있다 | |||
| 6 | 선택성 接锡炉 용접 냄비 | 15KG锡炉,叶轮,流道,伺服系统15kg 용량 용접기 냄비, 임펠러, 터널, 서버 모터 |
1套 (세트)
|
| ¥炉超温超液位 경보 장치 열 경보 시스템 이상 용접 온도 | |||
| ¥炉温控系统 용접기 온도 제어 시스템 | |||
| 气在线独立温控系统n2 인라인 난방 시스템 | |||
| 标配5个 接喷嘴 (내径 4mm x 3pcs, 5mm,6mm) 표준 장비 용접 노즐 | |||
| 7 |
运输部份 컨베이어 시스템 |
前后运输导轨独立步进驱动 (喷雾预热段) 앞 및 뒷 운송 안내 철도의 독립적인 단계 드라이브 (스프레이 사전 난방 섹션) |
1套 (세트)
|
| 前后链条 운반 안내轨 (喷雾预热段) 앞과 뒷 체인 운송 안내 (스프레이 사전 난방 섹션) | |||
| PCB板阻??装置喷雾段,预热段PCB판 차단 장치의 스프레이 섹션, 사전 난방 섹션 | |||
| 前后运输导轨独立步进驱动 (锡炉段) 앞 및 뒷 운송 안내 레일의 독립적인 단계 드라이브 (연금 부문) | |||
| 前后滚轮运输导轨 (锡炉段) 앞 및 뒷 롤러 운송 가이드 (연금 부문) | |||
| PCB板阻??装置锡炉段PCB판 차단장치 틴 용접 섹션 | |||
| PCB板侧 装置PCB 측면 클램핑 시스템 | |||
| 8 | 机器?? 体 기계 차시 | 机架及表面喷粉机框/cover & paint |
1套 (세트)
|
