이점:
1오프라인 모델 기계, 같은 XYZ 운동 테이블에서 선택적 플럭싱과 용접, 컴팩트 & 완전한 기능을 결합합니다.
2고품질의 용접.
3.PCB 보드 움직임, 스프레이 및 용접 플랫폼 고정.
4. SMT 생산 라인의 옆에 용접을 위해 배치 할 수 있습니다. 매우 유연합니다.
5모든 매개 변수를 PC에서 설정하고 PCB 메뉴에 저장 할 수 있습니다. 이동 경로, 용접기 온도, 흐름 유형, 용접기 유형, n2 온도 등,가장 좋은 추적 가능성과 반복 용접 품질을 쉽게 얻을 수 있습니다..

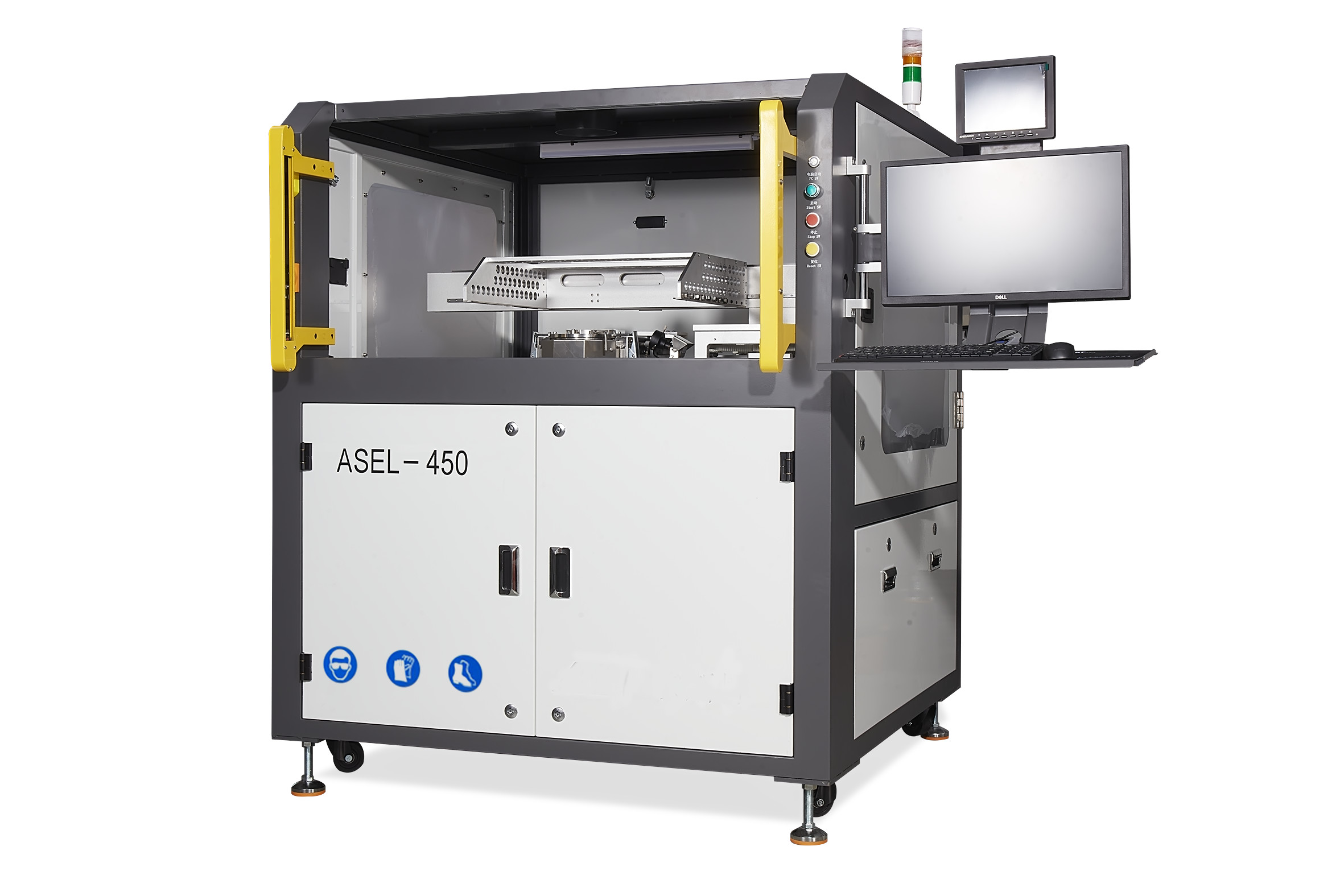

| 항목 | ASEL-450 |
| 일반 | |
| 작동 전력/최대 전력 | 1~3KW/5KW |
| PCB 크기 | 50x50~-350x450mm |
| 기계 차원 | 1090*1256*1340mm |
| 순중량 | 320kg |
| 전원 공급 | 1PH 220V 50HZ |
| 공기 공급 | 3-5 바 |
| 배열 필요 | 100m3/h |
| PCB 로봇 플랫폼 | |
| 운동 축 | X, Y, Z |
| 모션 컨트롤 | 전용서보 |
| 위치 정확성 | + / - 0.05mm |
| PCB 상단 클리어런스 | 80mm |
| PCB 바닥 공백 | 30mm |
| PCB 위치 | 자기 시험 압력 |
| 솔더 관리 | |
| 표준 솔더 스테이션 | 1pcs |
| 용접기 용량 | 15kg |
| 용접기 온도 조절 | PID |
| 가열 시간 | 45분 |
| 최대 온도 | 380C |
| 용접기 용접기 | 3kW |
| 소금 노즐 | |
| 미니 웨이브 노즐 | 2mm에서 8mm까지 |
| 맞춤형 노즐 | 제공 할 수 있습니다 |
| 질소 (N2) 관성 관리 | |
| N2 히터 | 표준 장비 |
| N2 Temp PID 제어 범위 | 0~350°C |
| 노즐당 N2 소비량 | 1.5m3/H/NOZZLE |
| 필요한 N2 순수성, 산소 | O2 < 20ppm |
| 플럭스 관리 | |
| 스프레이 플럭스 노즐 | 미니 스프레이 플럭셔, 분화형 |
| 플럭스 용량 | 1.2L |
| 플럭스 탱크 | 압력 탱크 |
| 제어 시스템 | |
| 프로그램 방법 | PC 컴퓨터 제어 |
| 제어 시스템 | PC 컴퓨터 제어 |
| 전형적 인 프로그램 시간 | 10분 |
