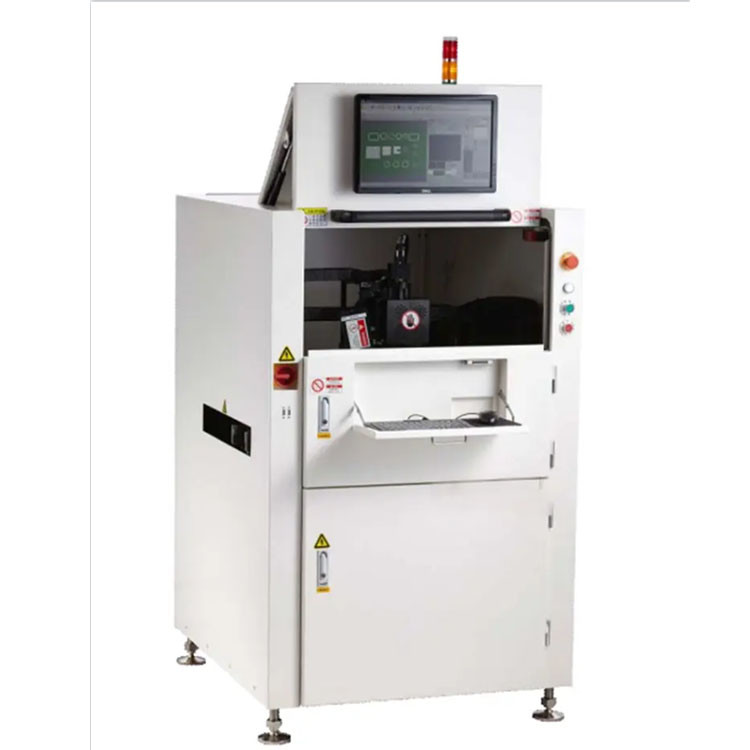

3D SPI는 검출 과정에서 그림자와 무작위 반사 문제를 완전히 해결할 수 있습니다.
정확도는 더 높습니다. 5M 픽셀 고속 카메라가 장착되어, 탐지 속도는 더 빨라지고, 이미지는 더 섬세하고 풍부합니다.
고속 및 고정밀 생산 라인을 선택합니다.
기술 매개 변수:
| 모델 | A510 | A510DL | A1200 |
| PCB 크기 | 55*55 ~450*450mm | 55*55 ~450*310mm 듀얼 | 55*55 ~ 1200*650mm |
| PCB 딱딱함 | 0.5 ~ 7.0mm | ||
| PCB 무게 | ≤5.0kg | ||
| 컨베이어 조정 | 수동/자동 | ||
| 조치 유형 | 높이,면적,용량,오프셋,브릿지,형태 (글씨가 빠진,불충분한 진, 과도한 진,브릿지,오프셋,부정한 모양, 표면 오염) | ||
| 붙여넣기 높이 | 0 ~ 550um | ||
| 미인 패드 피치 | ≥100um | ||
| 측정 원칙 | 3D 백색 빛 PSLM PMP ((프로그램 가능한 공간 빛 변조, 단계 측정 프로필로메트리) | ||
| 검사장 수 | 1 | ||
| 카메라 픽셀 | 5M, (10M/12M 선택) | ||
| 탐지 속도 | 0.35 ~ 0.5s/FOV | ||
| 프로그램 시간 | 5~10분 | ||
| 데이터 타입 | 게르버 데이터 274D/274X, 스캔 PCB | ||
| 힘 | AC220,50/60Hz,1KVA | ||
| 기계 차원 | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
| 무게 | 965kg | 1200kg | 1600kg |
핵심 기술 및 특징
1.프로그램형 구조 격자 PMP 이미지 기술
파스 변조 프로파일링 기술 (PMP) 은 인쇄 된 용매 페이스트의 3차원 측정을 달성하는 데 사용됩니다.이는 고속 검사를 보장하면서 측정 정확도를 크게 향상시킬 수 있습니다..
2.8μm의 다양한 탐지 정확도를 제공합니다.4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm 등 제품 다양성과 탐지 속도에 대한 고객의 요구 사항을 충족합니다.
일반 렌즈의 문제, 눈짓과 변형을 고가의 텔레센트릭 렌즈와 특수 소프트웨어 테스트 알고리즘을 사용하여 해결합니다.이는 검사 정확성과 검사 능력을 크게 향상시킵니다FPC 변형에 대한 업계의 선도적인 정적 보완을 달성합니다.
어떤 수준의 경험을 가진 엔지니어는 Gerber의 소프트웨어 모듈을 수입하고 친근한 프로그래밍 인터페이스를 통해 시스템을 빠르고 정확하게 독립적으로 프로그래밍 할 수 있습니다.또한 훈련에 대한 요구 사항을 크게 감소.
미니LED 및 마이크로LED는 작은 LED 조명으로 구성되어 있습니다. 하나의 보드에 있는 작은 LED의 수는 100만 개 이상의 패드에 도달할 수 있습니다. 미니LED의 단일 단위의 크기는 약 100-200μm입니다.마이크로 LED 단위의 크기는 50μm일 수 있습니다.따라서 고밀도 제품에서 사용되는 3DSPI 장비는 업계에서 가장 높은 구성을 사용합니다. 특히 대리석 플랫폼의 사용,선형 모터와 선형 인코더로 작은 크기의 패드의 움직임 정확성을 보장합니다.업계의 선도적인 1.8μm 해상도의 텔레센트릭 렌즈를 사용하여 게르버 변환, 로드 작업, 알고리즘, 데이터 저장 및 질의 등을 최적화하여검사 속도와 효율성이 크게 향상되었습니다..
