| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 표준 포장: | 수출 나무로 된 박스 포장 |
| 배송 기간: | 20 작업 일수 |
| 결제 방법: | T/T ,, Western Union, |
| 공급능력: | 달 당 100개 세트 |

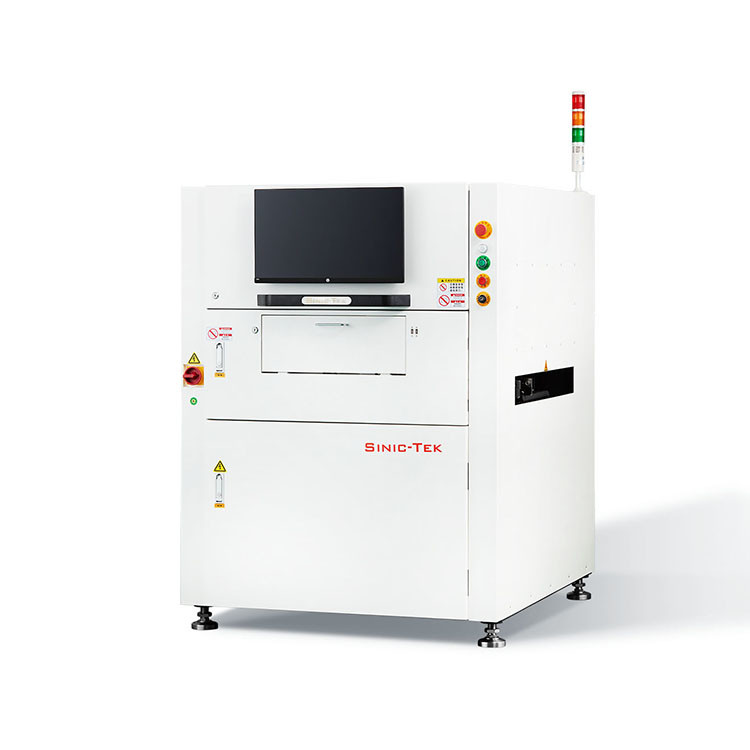

기술 사양:
검사 원리: 프로그래밍 가능한 위상 윤곽 변조 측정 기술(PSLM PMP)
검사 유형: 부피, 면적, 높이, XY 오프셋, 모양 등
불량 유형: 이동, 과납땜, 부족납땜, 오프셋, 변형된 모양 등
최소 부품 크기: 01005.
정확도: XY=10 um, 높이 = 0.37 um.
반복성: 높이:≤1um (4 Sigma); 부피/면적:<1%(4 Sigma).
최대 로딩 PCB 크기(X*Y): 630x686mm.
검사 속도: 0.42 SEC/FOV.
기준점 감지 시간: 0.3초/개.
최대 감지 높이:±450um(±1200um 옵션).
RGB Tune 특허 기술.
D-lighting 특허 기술.
추적 기능이 있는 바코드 기능.
마운터로의 불량 마크 전송 기능.
IMS 시스템 기능 액세스.
운영 체제 지원: Windows Professional (64비트).
5분 프로그래밍, 원클릭 작동.
SPC 공정 제어.
핵심 기술 및 기능
1.PROGRAMMABLE STRUCTURED GRATING PMP IMAGING TECHNOLOGY
위상 변조 프로파일링 기술(PMP)은 인쇄된 솔더 페이스트의 3차원 측정을 달성하는 데 사용되며, 고속 검사를 보장하면서 측정 정확도를 크게 향상시킬 수 있습니다.
2.8μm, 4.5μm, 5μm, 7μm, 8μm, 10μm, 12μm, 15μm, 18μm, 20μm 등 다양한 감지 정확도를 제공합니다. 고객의 제품 다양성 및 감지 속도 요구 사항을 충족합니다.
고가의 텔레센트릭 렌즈와 특수 소프트웨어 테스트 알고리즘을 사용하여 일반 렌즈, 사시 및 변형 문제를 해결하여 검사 정확도와 검사 능력을 크게 향상시킵니다. FPC 워핑에 대한 업계 선도적인 정적 보상을 달성합니다.
5.MINUTES PROGRAMMING AND ONE PRESS OPERATION
모든 수준의 경험을 가진 엔지니어는 Gerber 가져오기 소프트웨어 모듈과 친숙한 프로그래밍 인터페이스를 통해 시스템을 빠르고 정확하게 독립적으로 프로그래밍할 수 있습니다. 작업자의 원버튼 작동은 교육 요구 사항을 크게 줄이도록 설계되었습니다.
실시간 SPC 정보 표시, 사용자에게 강력한 품질 관리를 제공합니다. 사용자는 다양한 SPC 도구를 한눈에 볼 수 있습니다.
|
|
