SMT 프린터 자동 PCB 스텐실 인쇄 기계 ASE SMD 스텐실 프린터
1- 스크래퍼 시스템
그것은 다양한 크기의 스텐실에 적용됩니다. 자동 스텐실 위치 시스템은 시간이 지남에 따라 라인 변경을 절약하고 전반적인 효율성을 향상시킵니다.
2이미지 및 광학 시스템
소일더 페이스트 프린터로는 균일한 반지등, 높은 밝기의 동축등,그리고 고급 상부/하부 시력 시스템 전체 범위의 빛 보상 자동 및 정확한 유형 MARK 포인트 인식틴 접착, 구리 접착, 금 접착, 틴 스프레이, FPC 및 다른 종류의 PCB에 적용되며, 높은 정확성을 보장 할 수 있습니다.
3청소 시스템
스텐실 청소 시스템은 자동적이고 효과적입니다. 세 가지 옵션의 드라이 클리닝, 습기 청소 및 진공 청소를 사용할 수 있습니다.개별적으로 그리고 증식 두 가지 모두 그리고 당신은 또한 수동 청소를 선택할 수 있습니다청소 단위는 CCD 카메라와 분리되어 있습니다. 이는 모터와 충동의 부하를 최소화하고 위치 정확성과 속도를 향상시키고 서비스 수명을 연장 할 수 있습니다.스프링클러 시스템은 균일하게 뿌리는 것을 보장, 위에서 아래로. 소프트웨어는 알코올 및 스텐실 청소 종이 복용량을 제어 할 수 있습니다. 효과적으로 더 소비자 청소를 절약 할 수 있습니다.강력하고 효과적입니다..

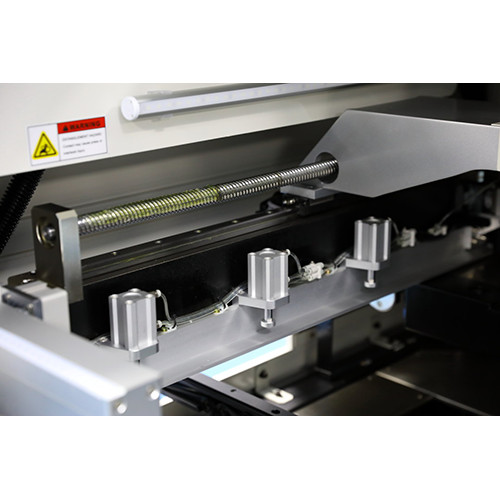

4캘리브레이션 시스템
3축 연결은 초고동적 특성을 가지고 설계되었습니다. 그것은 빠르게 다른 두께의 PCB의 PIN 잭 높이를 조정 할 수 있습니다.
5- 운영 인터페이스
윈도우 인터페이스를 사용 하 여 사용자에 게 쉬운, 인간-기계 상호 작용 함수 프로그래밍은 교육과 내비게이션 함수 안내와 함께 각 단계에 사용할 수 있습니다.중국어와 영어 선택 가능한 운영 체제.

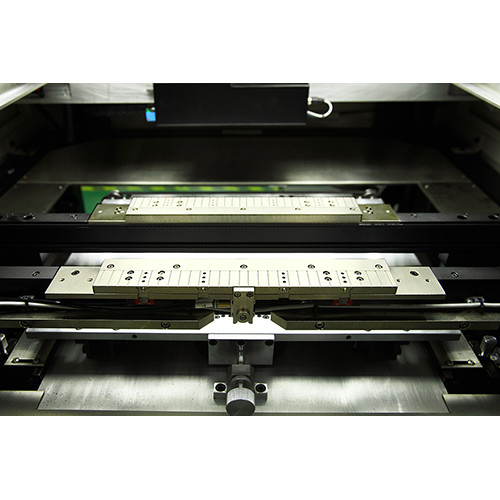

PCB 운송 및 클램핑 시스템
독특한 벨트 전송 시스템은 고정되거나 떨어지는 PCB를 피합니다. 프로그래밍 가능한 모터는 운송 속도를 제어하고 PCB를 절제 페이스트 프린터에서 정확한 위치에 놓습니다.자유로이 왼쪽 또는 오른쪽을 선택 PCB 입력 / 출력 방향유연한 사이드 클램프와 PCB 지원 진공 블록은 PCB를 단단히 잡고 PCB와 스텐실 사이의 완전한 접촉을 보장합니다.
| 매개 변수 사양 | 자동 용접 페이스트 프린터 ASE |
|---|---|
| 화면 프레임 min 크기 | 370*370mm |
| 화면 최대 프레임 크기 | 737 * 737mm |
| 화면 프레임 두께 | 25~40mm |
| PCB 보드 최소 크기 | 50*50mm |
| PCB 보드 최대 크기 | 400*340mm |
| PCB판 두께 | 0.4~6mm |
| PCB 워크페이지 | < 1% |
| 운송 높이 | 900 ± 40mm |
| 운송 방향 | 왼쪽-오른쪽; 오른쪽-오른쪽; 왼쪽-오른쪽; 오른쪽-오른쪽 |
| 운송 속도 | 최대 1500mm/S 프로그래밍 가능 |
| 보드 위치 PCB 위치 (지원 시스템) | 자석 핀/올림 아래 테이블 수동 조정/지구 블록 |
| 보드 위치 PCB 위치 (클램핑 시스템) | 측면 클램핑, 진공 노즐 |
| 프린트 헤드 | 두 개의 독립적인 모터 프린터 헤드 |
| 스퀴지 속도 | 6~200mm/초 |
| 스퀴지 압력 | 0~15kg |
| 스키게이 각 | 60° /55° /45° |
| 스퀴지 타입 | 스테인레스 스틸 (표준), 플라스틱 |
| 스텐실 분리 속도 | 0.1~20mm/sec 프로그래밍 가능 |
| 정화 시스템 | 건조, 습기, 진공 (프로그램 가능) |
| 테이블 조정 범위 | X: ± 10mm; Y± 10mm; θ; ±2° |
| CCD FOV | 8*6mm |
| 용매 페이스트 검사 | 2d 검사 표준 |
| 위치 정확성 반복 | ±0.01mm |
| 인쇄 정확성 | ±0.025mm |
| 사이클 시간 | <7s ((인쇄 및 청소를 제외) |
| 제품 전환 | <5분 |
| 공기 필요 | 4.5~6Kg/cm2 |
| 전력 입력 | AC:220 ± =10%, 50/60HZ 1θ 3KW |
| 제어 방법 | PC 제어 |
| 기계 차원 | 1220 ((L) * 1375 ((W) * 1500 ((H) mm |
| 기계 무게 | 대략: 1000kg |
FAQ
Q: 어떻게 판매 품질을 보장 할 수 있습니까?
A: 우리는 모든 세트의 기계가 모든 제품의 뛰어난 성능을 보장하기 위해 당신에게 배달되기 전에 엄격한 테스트를 받고 있음을 보장합니다.
Q: 훈련은 어떠세요?
A: 우리의 기계를 구입 한 후, 당신의 엔지니어는 우리의 회사로 갈 수 있습니다 또는 그것은 작동하기 매우 쉽습니다
훈련 비디오와 사용자 설명서에 따라 기계, 사용자 설명서는 함께 기계와 함께 올 것입니다.
질문: 제 로고를 제품에 붙일 수 있을까요?
저희 회사가 맞춤형 로고 서비스를 완벽하게 지원한다는 것을 알고 계셨으면 합니다.
Q: 이 기계들을 사용하는 것이 어렵나요?
A: 전혀 어렵지 않습니다. 이전 고객들에게는 기계 조작을 배우는 데는 최대 2일이 충분합니다.
