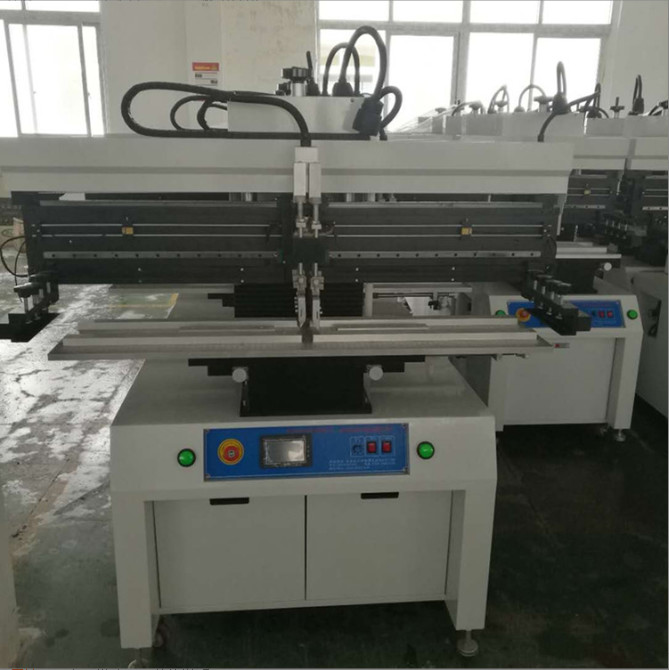

장비의 특성 및 기능
1.1 독일의 정밀 모터와 선형 가이드를 채택하여 스크래퍼 홀더의 인쇄는 더 안정적입니다.
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 입력 전원 전원 공급 전압: 단相 220V 50/60Hz, 전력 소비 100W, 작동 상태의 온라인 표시
1.4 인쇄기본은 450개로 들어올리고 고정할 수 있어 스크래퍼를 로딩 및 로딩하고 철물망 청소에 편리하다.
1.5 프린팅 베이스가 앞으로 이동되고 고정될 수 있으므로 더 나은 프린팅 결과를 얻기 위해 철망 패턴의 위치에 쉽게 일치 할 수 있습니다.
1.6 마일 프레임 지원 팔은 왼쪽과 오른쪽을 별도로 조절할 수 있으며, 470-750mm의 인쇄 범위에 적합합니다.
1.7 모듈형 인쇄 플랫폼은 고정 슬롯과 위치 PIN로 장착되어 있으며, 단면 및 쌍면 기판 작업에 적합하며, 교체하고 쉽게 찾을 수 있습니다.
1.8 검정 판독 방법은 인쇄물 (플래튼) 의 X, Y, Z 교정 및 조정과 연동하기 위해 매스 프레임 지원 팔 움직임을 채택합니다.교정 을 편리 하고 간단 하게 하는 것;

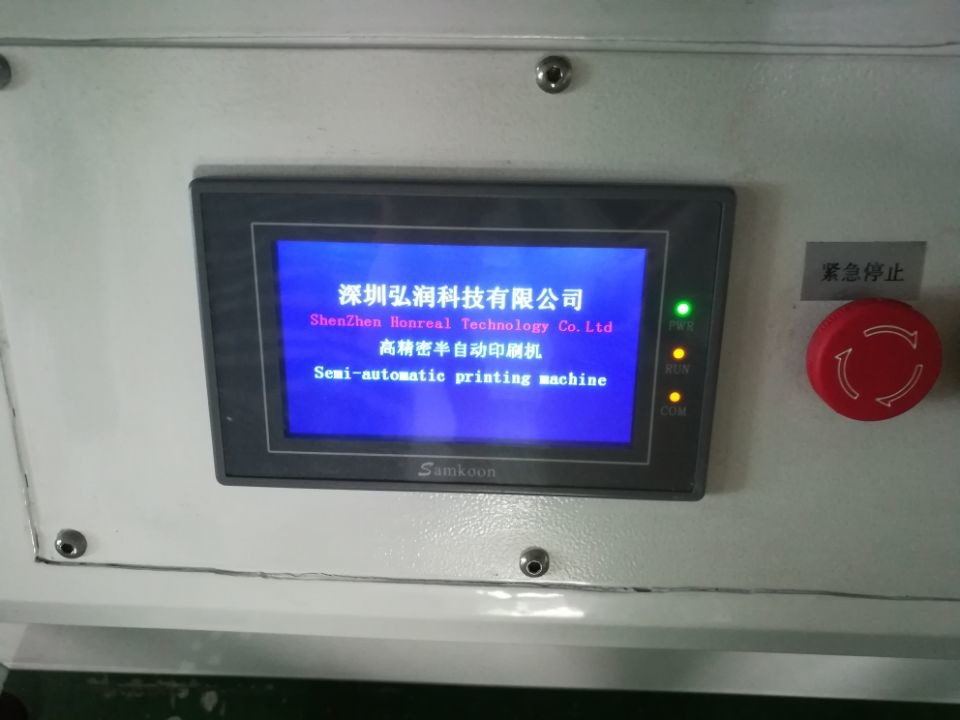

1.9 미쓰비시 PLC 제어, 인간-기계 인터페이스 터치 제어, 단일/다중 인쇄 옵션, 그리고 수동 또는 자동 방법을 채택;

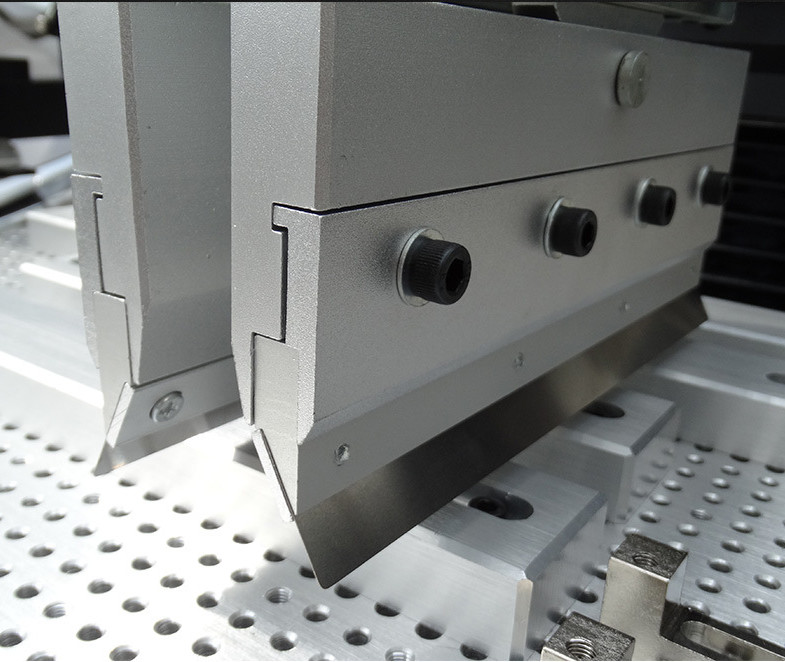

1.10 스크래퍼 좌석은 앞뒤로 조절할 수 있고, 인쇄 스크래퍼는 제품 인쇄의 필요에 따라 +150로 조절할 수 있다.
1.11 싱첸 실린더와 자기 근접 스위치를 채택하여 작업판은 앞뒤로 움직이며 인쇄 표면은 +0.001mm의 정확도를 달성할 수 있습니다.
1.12 4-6kg/cm2의 공기 압력을 사용한다. 인쇄 테이블 면적은 300x400mm와 450x450mm (더 큰 크기에 적합하다), 인쇄 정확도는 +0.05mm, 기계 반복성은 +0.02mm이다.
1.13 생산 통계를 용이하게 하는 자동 계산 기능과 주파수 설정이 장착되어 있다.
기술 매개 변수 | |
기능 |
이 단위는 PCB 보드에 용접 페이스트를 인쇄하는 데 사용됩니다 |
인쇄 테이블 크기 | 300×400mm (또는 사용자 정의) |
프레임 크기 | 370×470mm, 420×520mm, 550×650mm |
PCB 크기 | 50x50~300x400mm |
PCB 두께 | 00.2~5.0mm |
인쇄 위치 고정 | PCB 외부 또는 핀 위치 |
침대판 정밀 조정 | 앞/뒤 ± 10mm R/L ± 10mm |
인쇄 정확성 | ±0.02mm |
반복 정확성 | ±0.05mm |
최소 간격 | 0.35mm |
공기 압력 | 4-6kgf/Cm2 |
전원 공급 | 220V 50/60Hz 100W |
사양 | ||||
모델 번호 |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
PCB 크기 (L × W) ~ ((L × W) mm | 50x50~300x400 | 50x50~300x600 | 50x50~300x1200) | (50x50) ~ ((300x1500) |
강철 망 크기 (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
인쇄 테이블 크기 (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
기계 크기 (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
무게 | 260kg | 300kg | 340kg | 380kg |
첸젠 온리얼 테크놀로지 회사, LTD는 국가 고기술 기업입니다.회사 등록 자본은 500만원경험 많은 기술 팀과 우수한 기술 혁신 능력으로 더 나은 제품 공급망과 서비스 팀을 만들고 다양한 고객 요구를 충족시키는 것이 우리의 장기 목표입니다.우리는 고객을 이해함으로써 고객의 요구를 충족시킬 것입니다., 그들을 우선시하고 가치있는 서비스를 제공합니다.
1사전 상담: 전체 라인업에 대한 전문 SMT 솔루션을 제공합니다.
2공장 보증: 1년 공장의 보증 서비스.
3설치: 원활한 생산을 보장하기 위해 현장 설치 및 시공.
4기술 교육: 1급에서 3급까지 전문 교육을 제공합니다.
5기술 지원: 7 * 24 기술 지원을 제공합니다.
6.소프트웨어 업그레이드: 모든 제품에 평생 무료 소프트웨어 업그레이드를 제공합니다.
