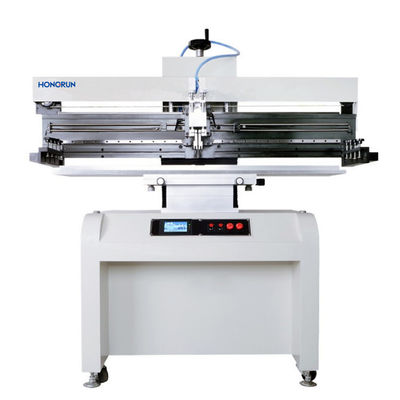

제품 소개:
1마이크로 컴퓨터 제어, 터치 스크린 디스플레이, 메뉴 조작 인터페이스.

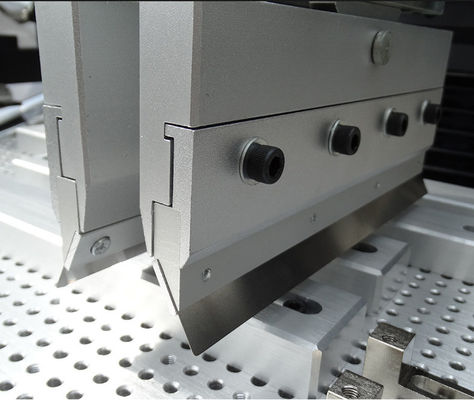

2스크래퍼는 떠 있습니다. (MPM 자동 인쇄기와 비슷하게, 스크래퍼는 자유로이 위아래로 떠 있고 철망의 수준에 자동으로 조정 할 수 있습니다.)
3스크래퍼의 압력은 조절이 가능합니다 (스레퍼의 압력은 각종 스크래퍼의 길이에 따라 철망에 맞게 조정될 수 있습니다).
4. 주파수 변환기 속도 조절 시스템으로 장착, 블레이드는 안정적인 속도로 실행;
5. 작업 작업은 두 손으로 키 스위치 작업을 채택, 안전하고 신뢰할 수 있습니다.
6터치 화면 메뉴에서, 그것은 독립적으로 전체로 철망의 휴식 시간을 설정 할 수 있습니다.
7PCB 보드 위치 및 고정 방법에는 참조 구멍 위치, 참조 가장자리 위치 및 참조 구멍 참조 가장자리 동시에 위치,템플릿 포지셔닝과 다른 다양한 정확한 포지셔닝 형태.
8시간 표시 기능, 인쇄 시간의 자동 카운팅 기능 및 화면 보호 기능이 터치 화면에 제공됩니다.
9조절 가능한 스크래퍼 속도와 비상 정지 안전 기능이 장착되어 있습니다.
10인쇄 모드: 단일, 이중 및 이중 시작 (메뉴 설정은 선택적입니다).
11인쇄 작업 상태: 자동 / 반 자동 / 3 인치 인쇄 상태 (메뉴 설정 옵션)
12큰 철석 좌석과 작업 테이블은 안정적이고 jitter 자유입니다.
| 기술 매개 변수 | |
|
기능 |
이 단위는 PCB 보드에 용접 페이스트를 인쇄하는 데 사용됩니다 |
| 인쇄 테이블 크기 | 300×400mm (또는 사용자 정의) |
| 프레임 크기 | 370×470mm, 420×520mm, 550×650mm |
| PCB 크기 | 50x50~300x400mm |
| PCB 두께 | 00.2~5.0mm |
| 인쇄 위치 고정 | PCB 외부 또는 핀 위치 |
| 침대판 정밀 조정 | 앞/뒤 ± 10mm R/L ± 10mm |
| 인쇄 정확성 | ±0.02mm |
| 반복 정확성 | ±0.05mm |
| 최소 간격 | 0.35mm |
| 공기 압력 | 4-6kgf/Cm2 |
| 전원 공급 | 220V 50/60Hz 100W |
| 사양 | ||||
|
모델 번호 |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB 크기 (L × W) ~ ((L × W) mm | 50x50~300x400 | 50x50~300x600 | 50x50~300x1200) | (50x50) ~ ((300x1500) |
| 강철 망 크기 (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| 인쇄 테이블 크기 (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| 기계 크기 (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| 무게 | 260kg | 300kg | 340kg | 380kg |
