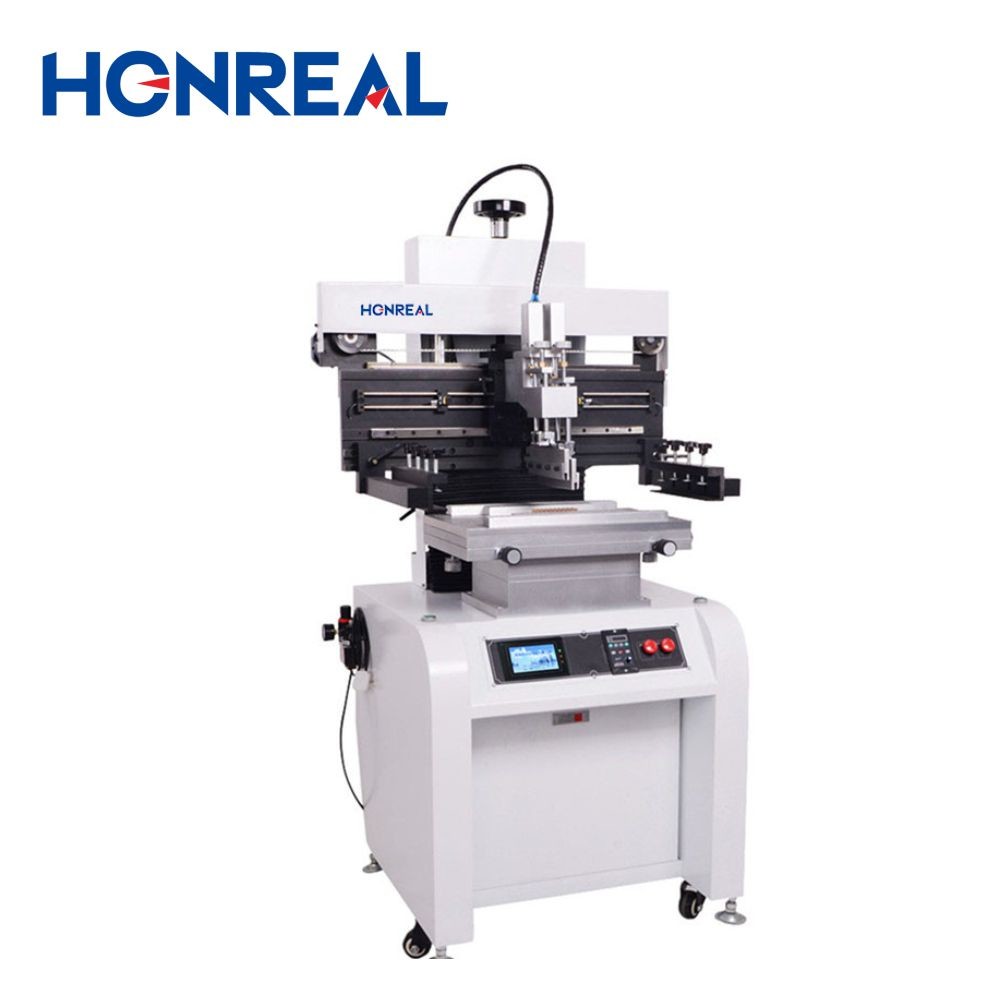

반자동 인쇄 회로 보드 실크 스크린 인쇄 PCB 프린터 기계
제품 소개:
1우리 장비는 정밀 가이드 레일과 수입 모터를 사용하여 블레이드 좌석 변환을 작동시켜 정확하고 정확한 인쇄를 제공합니다.
2인쇄 스크래퍼는 45도 회전하도록 설계되어 있고, 스텐실 청소와 교체에 편리하게 고정될 수 있습니다.
3. 스크래퍼 블록은 올바른 인쇄 위치를 선택 하기 위해, 블레이드 전에 그리고 후에 조정 될 수 있습니다.
4고정된 갈라진 인쇄판과 PIN과 결합하여, 단면, 이면 인쇄를 위해 설치 및 조정이 쉽습니다.
5.School Edition 인쇄 (PCB), X, Y, Z와 결합 된 철망을 이동하는 방법. 편리한 세밀한 조정.
6.일방향 및 쌍방향으로 설정할 수 있습니다. 다양한 인쇄 방법.
7자동 계산 기능으로 출력 통계 생산을 용이하게 합니다.
8조절 가능한 날개 각도, 강철 날개, 고무 긁는 것이 적합합니다.

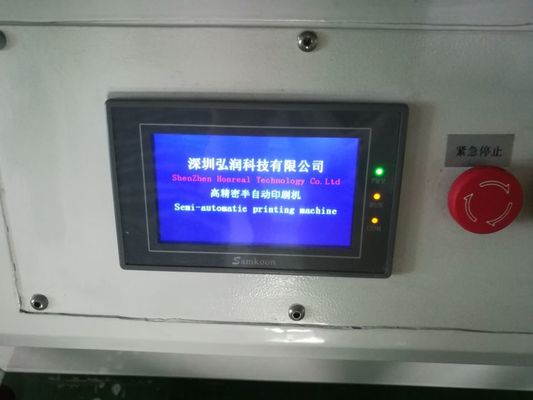

9터치 화면 화면 보호 기능, 시간은 터치 화면의 수명을 보호하기 위해 조정할 수 있습니다.
10인쇄 속도 디스플레이, 조정할 수 있습니다.
기술 매개 변수 | |
기능 |
이 단위는 PCB 보드에 용접 페이스트를 인쇄하는 데 사용됩니다 |
인쇄 테이블 크기 | 300×400mm (또는 사용자 정의) |
프레임 크기 | 370×470mm, 420×520mm, 550×650mm |
PCB 크기 | 50x50~300x400mm |
PCB 두께 | 00.2~5.0mm |
인쇄 위치 고정 | PCB 외부 또는 핀 위치 |
침대판 정밀 조정 | 앞/뒤 ± 10mm R/L ± 10mm |
인쇄 정확성 | ±0.02mm |
반복 정확성 | ±0.05mm |
최소 간격 | 0.35mm |
공기 압력 | 4-6kgf/Cm2 |
전원 공급 | 220V 50/60Hz 100W |
사양 | ||||
모델 번호 |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
PCB 크기 (L × W) ~ ((L × W) mm | 50x50~300x400 | 50x50~300x600 | 50x50~300x1200) | (50x50) ~ ((300x1500) |
강철 망 크기 (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
인쇄 테이블 크기 (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
기계 크기 (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
무게 | 260kg | 300kg | 340kg | 380kg |
