후지 SMT 픽 앤 플래시 머신 후지 Nxt 3 M3 M6 Smt 머신 가격

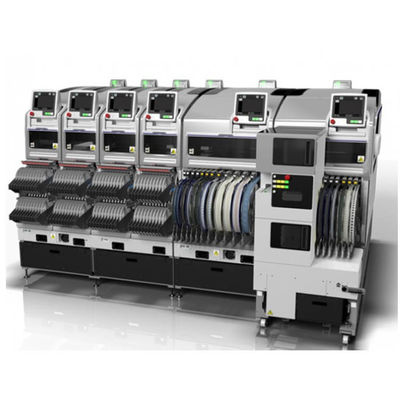

NXT III 확장 가능한 배치 플랫폼
NEW NXT III는 매우 생산적이고 다기능적인 모듈형 배치 기계입니다. 속도를 위해 설계되었으며, 더 빠른 XY 로봇과 테이프 피더,시간당 1000 칩NXT III는 극도의 위치 정확성으로 대량 생산에 사용되는 가장 작은 부품을 지원합니다.
특징
생산성 향상
더 빠른 XY 로봇과 더 빠른 테이프 피더, 그리고 새로 개발된 "비행 시야" 부품 카메라는 모든 크기 및 유형에 대한 배치 능력을 증가시킵니다.
새로운 H24G 고속 헤드는 모듈당 37,500 cph (시간당 칩) (생산성 우선 모드) 를 달성하며, NXT II의 가장 빠른 속도보다 44% 향상되었습니다.
* 푸지에서의 조건에서.
0201 mm 부품 지원, +/- 0.025 mm 배치 정확도
또한 현재 대량 생산에 사용되는 가장 작은 부품 (0402mm, 01005") 을 지원합니다.NXT III는 또한 시장으로 향하는 차세대 부품 - 0201 mm 부품 - 을 처리 할 수 있습니다..
기계의 딱딱성을 향상시키고 독립적인 세로 제어 및 비전 인식 기술을 더욱 정화함으로써, 후지는 작은 칩 부품의 위치 정확도를 +/- 0.025 mm* (3 sigma,Cpk≥1.00).
* 푸지에서의 조건에서.
스펙
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
적용 가능한 PCB 크기 (LxW) |
48x48mm ~ 250x510mm (두중 컨베이어) * |
48x48mm ~ 534x510mm (두중 컨베이어) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
부품 종류 |
최대 20종류의 부품 (8mm 테이프로 계산) |
최대 45종류의 부품 (8mm 테이프로 계산) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PCB 로딩 시간 |
이중 컨베이어: 0초 (연속 작동) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
위치 정확성 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
생산성 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
지원 부품 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
모듈 너비 |
320mm |
645mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
기계의 차원 |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
다이나헤드 (DynaHead) |
||||
|---|---|---|---|---|
|
노즐량 |
12 |
4 |
1 |
|
|
매출 (cph) |
25,000 |
11,000 |
4,700 |
|
|
부품 크기 |
0402 (01005") 에서 7.5 x 7까지5 |
1608 (0603") |
1608 (0603") |
|
|
위치 정확성 |
+/-0.038 (+/-0.050) mm (3σ) cpk≥1.00* |
+/-0.040 mm (3σ) cpk≥1.00 |
+/-0.030 mm (3σ) cpk≥1.00 |
|
|
부분의 존재 |
o |
x |
o |
|
|
부품 |
테이프 |
o |
o |
o |
|
스틱 |
x |
o |
o |
|
|
트레이 |
x |
o |
o |
|
|
부품 공급 시스템 |
|
|---|---|
|
지능식식기 |
4, 8, 12, 16, 24, 32, 44, 56, 72, 88mm 및 104mm 폭의 테이프 지원 |
|
스틱 피더 |
4 ≤ 부품 너비 ≤ 15 mm (6 ≤ 스틱 너비 ≤ 18 mm), 15 ≤ 부품 너비 ≤ 32 mm (18 ≤ 스틱 너비 ≤ 36 mm) |
|
트레이 |
적용 가능한 트레이 크기: 135.9 x 322.6 mm (JEDEC 표준) (트레이 유닛-M),276 x 330 mm (트레이 유닛-LT),143 x 330 mm (트레이 유닛-LTC) |
사진 쇼:
우리는 누구인가?
첸젠 온리얼 테크놀로지 회사, LTD는 국가 고기술 기업입니다.회사 등록 자본은 500만원경험 많은 기술 팀과 우수한 기술 혁신 능력으로 더 나은 제품 공급망과 서비스 팀을 만들고 다양한 고객 요구를 충족시키는 것이 우리의 장기 목표입니다.우리는 고객을 이해함으로써 고객의 요구를 충족시킬 것입니다., 그들을 우선시하고 가치있는 서비스를 제공합니다.
서비스 및 약속
우리 서비스
서비스 및 약속
제품을 구매하기 전에 we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
제품을 구매할 때, 우리는 고객이 제품의 완성도를 명확하게 알 수 있도록 약속합니다.배달, 제품 손상되지 않은 및 고객의 요구 사항에 정해진 시간 내에 장소에 보장합니다.
회사는 다음과 같이 약속합니다.
우리는 정보의 품질에 대한 피드백을 매우 중요하게 생각합니다. 모든 정보는 피드백 응답의 품질에 제공됩니다.
계약 조건에 따라 기술 인력을 설치, 시공 및 훈련하기 위해 구매자가 장비를 판매했습니다.
우리는 장기적인 기술 지원을 제공합니다, 우리의 회사는 소비품 구매자의 충분한 공급을 요청하면 주문하기 위해 예비 부품, 우리 회사는 적시에 제공할 수 있습니다.
포장
