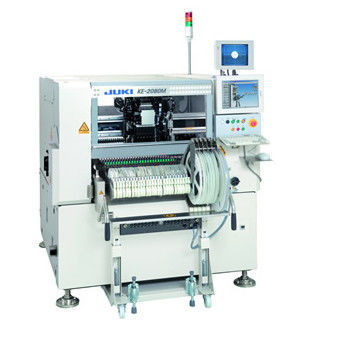

Juki 2000 FX Seies 사용된 SMT 픽 앤 플래시 머신 플렉서블 마운터 KE-2080
특징
매우 유연한 KE-2080은 0402 (01005) 및 IC에서
모든 것은 산업 선도적인 정확성과 속도입니다.
칩
20,200CPH (레이저 센터링/최적) (0.178초/칩)
16,700CPH ((레이저 중점화/IPC9850)
IC
1,850CPH (비전 중점화 / 효과적 탭트)
4860CPH, MNVC 옵션
1개의 멀티 노즐 레이저 헤드 (6개의 노즐) + 1개의 고해상도 레이저 헤드 (1개의 노즐)
0402 (01005) 에서 74mm 평면 부품 또는 50×150mm까지
시력 중점 시스템 (하단, 측면 및 후면 조명, 모든 공 인식 및 분할 인식)
|
보드 크기 |
M 사이즈 (330×250mm) |
○ |
|
|---|---|---|---|
|
L 크기 (410×360mm) |
○ |
||
|
L-Wide 크기 ((510×360mm) (선택) |
○ |
||
|
E 사이즈 (510×460mm) *1 |
○ |
||
|
부품 크기 |
레이저 인식 |
0402 (01005) ∼33.5mm |
|
|
시력 인식 |
표준 카메라 |
□3mm•□74mm 또는 50×150mm |
|
|
고해상도 카메라 (선택) |
1.0×0.5mm*3 △48mm 또는 24×72mm |
||
|
배치 속도 |
칩 |
최적 |
0.178초/칩 (20,200CPH) |
|
IPC9850 |
16700CPH |
||
|
IC*4 |
1,850CPH |
||
|
|
|||
|
위치 정확성 |
레이저 인식 |
±0.05mm ((Cpk ∼1) |
|
|
시력 인식 |
±0.03mm (MNVC 사용시 ±0.04mm) |
||
|
피더 입력 |
최대 80mm T/F*6 |
||
*1 E 사이즈 보드에서 자세한 정보를 요청하십시오.
*2 MNVC 를 사용 할 때 (선택)
*3 고해상도 카메라를 사용할 때 (선택)
*4 효과적 스펙트럼: IC 배치 속도는 기계가 M 크기의 보드에 36 QFP (100 핀 이상) 또는 BGA 구성 요소 (256 볼 이상) 를 배치 할 때 얻은 추정 값을 나타냅니다.
(CPH=1시간 동안 배치된 구성 요소의 수)
*5 MNVC (선택) 를 사용하여 모든 노즐과 동시에 구성 요소를 수집할 때 추정 값.
*6 매트릭스 트레이 교환자를 포함, 최대 110
포장:
연락해 주세요
|
