SMT 라인 머신 SMT 마운터 후지 SMT 장비 Nxt 3 SMT 마운팅 머신
다기능 및 고성능 전자제품의 확산은 모바일 장치 및 자동차 전자제품과 같은 분야에서 빠르게 증가하고 있습니다.왜냐하면 이 제품들은 짧은 수명 주기를 가지고 있기 때문입니다., 생산 장비는 짧은 시간 내에 대량 생산으로 증가하고 수요의 변화에 대응할 수 있는 유연성을 가지고 있습니다.
NXT III는 모듈형 SMT 마운터로 전자 기기 생산에 대한 이런 종류의 빈번한 변경이 있는 공장들을 위해 항상 최고의 라인을 제공할 수 있습니다.
스펙
| M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 적용 가능한 PCB 크기 (LxW) | 48 x 48 mm ~ 305 x 610 mm (일반 컨베이어) 48 x 48 mm ~ 305 x 510 mm (동종 컨베이어/일종) 48x48mm에서 305x280mm (복종 컨베이어/복종 컨베이어) |
48 x 48 mm에서 610 x 610 mm (일반 컨베이어) 48 x 48 mm에서 610 x 510 mm (두 배 컨베이어/일체) 48 x 48 mm에서 610 x 280 mm (두중 컨베이어/두중 컨베이어) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 부품 종류 | 최대 20종류의 부품 (8mm 테이프로 계산) | 최대 45종류의 부품 (8mm 테이프로 계산) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PCB 로딩 시간 | 이중 컨베이어: 0초 (연속 작동) 단일 컨베이어: 2.5 sec (M3 III 모듈 사이의 운송), 3.4 sec (M6 III 모듈 사이의 운송) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 위치 정확성 (신뢰 표지 표준) * 배치 정확도는 후지에서 수행 된 테스트에서 얻습니다. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 생산성 * 위의 처리량은 후지에서 수행 된 테스트에 기초합니다. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 지원 부품 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 모듈 너비 | 320mm | 645mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 기계의 차원 | L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900.2mm, H: 1476mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
제품 특성
목적에 따라 줄을 구성
모듈, 헤드 및 공급 단위는 자유롭게 결합 할 수 있으므로 부품 유형 및 제품 모델의 변화에 맞게 구성을 변경하여 최적의 라인 구성을 항상 구축 할 수 있습니다.
모듈을 추가하고 유닛을 교환함으로써 필요한 수준까지만 능력을 확장할 수 있습니다.
머리는 쉽게 교환될 수 있습니다.
머리는 도구 없이도 쉽게 교체될 수 있습니다.
머리는 가볍고 따라서 문제 해결을 위해 유지 보수 또는 문제 해결을 수행해야 할 때 기계 조작자가 쉽게 제거 할 수 있습니다.
단면 작동
부품 공급과 교류를 위해 짧은 거리를 이동하고 과도한 시간과 노력을 필요로하지 않는 간단한 작업 경로를 이동합니다.
생산 라인은 뒤로 또는 U 모양 라인 등의 레이아웃으로 자유롭게 구성 할 수 있습니다.
생산 가동 시간을 극대화하기 위한 오프라인 유지보수
유지보수를 필요로 하는 유닛을 완전히 유지보수를 받는 유닛으로 교체하는 것은 운영자 차원에서 수행될 수 있기 때문에, 정지시간도 크게 줄일 수 있습니다.유지보수는 생산이 계속되는 동안 제거 된 단위에서 오프라인에서 수행 할 수 있습니다..
ID 관리
머리, 노즐, 그리고 먹이기는 모두 ID에 의해 관리됩니다.
재료와 장비에 대한 자세한 생산 데이터는 데이터베이스에 저장되어 라인 관리, 유지 관리 및 추적성을 위해 사용됩니다.
자동 캘리브레이션
오퍼레이터는 단순히 머리를 교환 한 후에 시작 버튼을 누릅니다. 머리는 생산이
다시 시작할 수 있습니다.

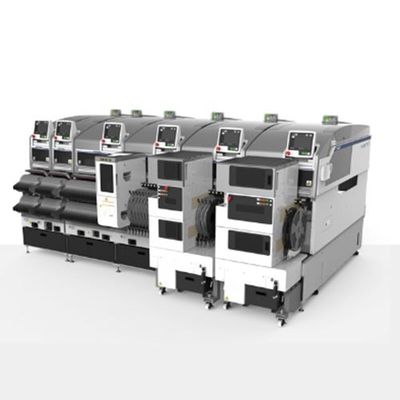

사진 쇼:
