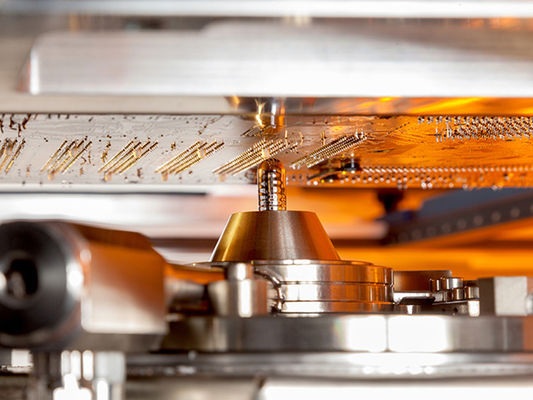

SELPOT-400 온라인 선택 물결 용접 기계는 높은 품질의 SMT 제품을 생산하는 데 완벽 한 듀얼 냄비 선택 물결 용접 기계입니다. 그것은 세 위치 축을 가지고 있습니다 - X, Y,그리고 Z - 당신이 정확하게 제품을 배치 할 수 있도록+ / - 0.05mm의 위치 정확성으로, 당신은 당신의 제품이 정확하고 효율적으로 용접 될 것이라고 확신 할 수 있습니다.
SELPOT-400 온라인 선택 파동 용접 기계는 작동하기 위해 0.4-0.6MPa의 공기 공급원이 필요한 강력한 기계입니다. 그것은 사용하기 쉬운 인터페이스를 가지고 있습니다.그리고 최적의 성능을 보장하는 고급 기능이 장착되어 있습니다.이 납 없는 SMT 선택 파동 용접 기계는 전자, 자동차, 의료 등 다양한 산업에서 사용하기에 완벽합니다.
| 기계 이름 | SELPOT-400 | |
| 일반 | ||
| 차원 | L1520mm X W1650mm X H1650mm | |
| 일반 전력 | 18kW | |
| 소비 전력 | 5~7kw | |
| 전원 공급 | 3단계 380V 50HZ | |
| 순중량 | 1200kg | |
| 재수용된 공기 소스 | 0.4-0.6MPa | |
| 필요한 공기 흐름 | 8~12L/분 | |
| 필요한 N2 압력 | 0.4-0.6MPa | |
| 필요한 N2 흐름 | 시간당 2m3 이상 | |
| 요구되는 N2 순도 | > 99.998% | |
| 필요한 피로 | 500~800CMB/H | |
| 운반기 또는 PCB | ||
| 운반기 | 제품에 따라 | |
| 최대 수송기 크기 | L400 x W400 mm | |
| PCB 두께 | 0.2mm-----6mm | |
| PCB 엣지 | 5mm 이상 | |
| 제어 & 컨베이어 | ||
| 통제 | 산업용 PC | |
| 컨베이어 너비 | 100~400MM | |
| 컨베이어 타입 | SUS 롤러 | |
| 컨베이어 두께 | 2~6mm (변의 두께 또는 운반기 두께) | |
| PCB 컨베이어 방향 | 왼쪽에서 오른쪽으로 | |
| PCB 컨베이어 위로 클리어링 | 100MM | |
| PCB 컨베이어 바닥 공백 | 30MM | |
| 컨베이어 부하 | < 10kg | |
| 컨베이어 레일 | 알루미늄 레일 | |
| 컨베이어 높이 | 900+/-30mm | |
| 모션 테이블 | ||
| 운동축 | X, Y, Z | |
| 모션 컨트롤 | 닫힌 루프 서보 제어 | |
| 모션 모터 | 파나소닉 서보 모터 | |
| 공구 나사 | 히윈 | |
| 위치 정확성 | + / - 0.05mm | |
| 차체 | 금속 용접 | |
| 플럭스 관리 | ||
| 플럭스 노즐 | 일본 루미나 | |
| 노즐의 내구성 | 스테인리스 스틸 | |
| 플럭스 탱크 용량 | 3L | |
| 플럭스 탱크 | 압력 탱크 | |
| 알코올 탱크 용량 | 1L | |
| 알코올 탱크 | 압력 탱크 | |
| 전열 | ||
| 전열 방법 | 상부 IR 난방 | |
| 히터의 전력 | 13.5kW | |
| 온도 범위 | 25~240°C | |
| 용접기 | ||
| 표준 냄비 번호 | 1pcs | |
| 용접기 용량 | 13kg / 용접 냄비 (전자기 펌프) | |
| 용접기 온도 제어 | PID | |
| 녹는 시간 | 20~30분 | |
| 최대 용접 온도 | 350 °C | |
| 용접기 | 1.2kw | |
| 용매 노즐 | ||
| 노즐 | 맞춤형 | |
| 소재 | 고탄소 합금 | |
| 표준으로 장착된 노즐 | s 표준 장비 5pcs/ 굽기 냄비 ((노즐의 내부 지름 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| N2 관리 | ||
| N2 히터 | 표준 장비 | |
| ID N2 온도 범위 | 0-350 C | |
| N2 소비 | 2m3 /h / 노즐 | |
소프트웨어 부분:
SMT 선택 파동 용접 기계는 높은 양의 생산 환경에서 신뢰할 수 있고 일관된 성능을 제공하기 위해 설계되었습니다.우리의 기술 지원 팀은 설치 중에 발생할 수 있는 모든 질문이나 문제에 도움을 제공 합니다, 설비 설치 또는 작동.
지원 외에도, 우리는 SMT 선택 파동 용접 기계의 최적의 성능과 수명을 보장하기 위해 다양한 서비스를 제공합니다.
경험 많은 기술자들로 구성된 우리 팀은 SMT 선택 파동 용접 기계에 대한 광범위한 지식을 가지고 있으며 귀하의 특정 요구를 충족시키기 위해 맞춤형 솔루션을 제공 할 수 있습니다.우리의 기술 지원 및 서비스 옵션에 대해 더 많은 것을 배우기 위해 저희에게 연락.
