이점:
1통합된 완전 기능 모델, 전체 운동 플랫폼 통합 스프레이 및 용접, 컴팩트 공간.
2.PCB 판 고정, 스프레이 및 용접 플랫폼 이동.
3높은 용접 품질, 크게 용접 통과율을 향상.
4SMEMA 온라인 운송의 모듈 디자인, 유연한 라인 형성을위한 고객을 지원합니다.
5모든 매개 변수를 PC에서 설정하고 PCB 메뉴에 저장 할 수 있습니다. 이동 경로, 용접기 온도, 흐름 유형, 용접기 유형, n2 온도 등,가장 좋은 추적 가능성과 반복 용접 품질을 쉽게 얻을 수 있습니다..

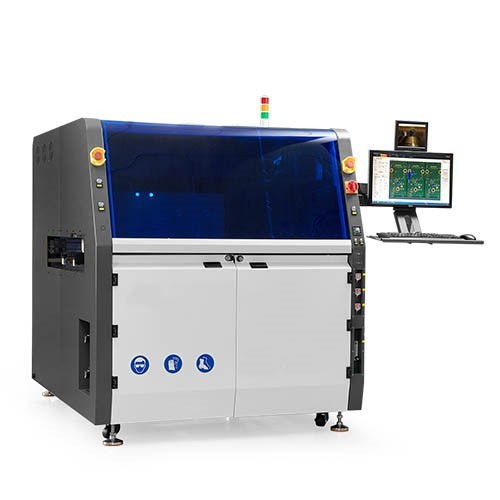

| 기계 이름 | SELPOT-400 | |
| 일반 | ||
| 차원 | L1520mm X W1650mm X H1650mm | |
| 일반 전력 | 18kW | |
| 소비 전력 | 5~7kw | |
| 전원 공급 | 3단계 380V 50HZ | |
| 순중량 | 1200kg | |
| 재수용된 공기 소스 | 0.4-0.6MPa | |
| 필요한 공기 흐름 | 8~12L/분 | |
| 필요한 N2 압력 | 0.4-0.6MPa | |
| 필요한 N2 흐름 | 시간당 2m3 이상 | |
| 요구되는 N2 순도 | > 99.998% | |
| 필요한 피로 | 500~800CMB/H | |
| 운반기 또는 PCB | ||
| 운반기 | 제품에 따라 | |
| 최대 수송기 크기 | L400 x W400 mm | |
| PCB 두께 | 0.2mm-----6mm | |
| PCB 엣지 | 5mm 이상 | |
| 제어 & 컨베이어 | ||
| 통제 | 산업용 PC | |
| 컨베이어 너비 | 100~400MM | |
| 컨베이어 타입 | SUS 롤러 | |
| 컨베이어 두께 | 2~6mm (변의 두께 또는 운반기 두께) | |
| PCB 컨베이어 방향 | 왼쪽에서 오른쪽으로 | |
| PCB 컨베이어 위로 클리어링 | 100MM | |
| PCB 컨베이어 바닥 공백 | 30MM | |
| 컨베이어 부하 | < 10kg | |
| 컨베이어 레일 | 알루미늄 레일 | |
| 컨베이어 높이 | 900+/-30mm | |
| 모션 테이블 | ||
| 운동축 | X, Y, Z | |
| 모션 컨트롤 | 닫힌 루프 서보 제어 | |
| 모션 모터 | 파나소닉 서보 모터 | |
| 공구 나사 | 히윈 | |
| 위치 정확성 | + / - 0.05mm | |
| 차체 | 금속 용접 | |
| 플럭스 관리 | ||
| 플럭스 노즐 | 일본 루미나 | |
| 노즐의 내구성 | 스테인리스 스틸 | |
| 플럭스 탱크 용량 | 3L | |
| 플럭스 탱크 | 압력 탱크 | |
| 알코올 탱크 용량 | 1L | |
| 알코올 탱크 | 압력 탱크 | |
| 전열 | ||
| 전열 방법 | 상부 IR 난방 | |
| 히터의 전력 | 13.5kW | |
| 온도 범위 | 25~240°C | |
| 용접기 | ||
| 표준 냄비 번호 | 1pcs | |
| 용접기 용량 | 13kg / 용접 냄비 (전자기 펌프) | |
| 용접기 온도 제어 | PID | |
| 녹는 시간 | 20~30분 | |
| 최대 용접 온도 | 350 °C | |
| 용접기 | 1.2kw | |
| 용매 노즐 | ||
| 노즐 | 맞춤형 | |
| 소재 | 고탄소 합금 | |
| 표준으로 장착된 노즐 | s 표준 장비 5pcs/ 굽기 냄비 ((노즐의 내부 지름 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| N2 관리 | ||
| N2 히터 | 표준 장비 | |
| ID N2 온도 범위 | 0-350 C | |
| N2 소비 | 2m3 /h / 노즐 | |
