듀얼 레인 후지 NXT III M3 M6 픽 앤 플래시 머신 SMT 생산 라인

1

MOQ

협상 가능

가격

듀얼 레인 후지 NXT III M3 M6 픽 앤 플래시 머신 SMT 생산 라인

풍모 갤러리 제품 설명 따옴표를 요구하십시오

풍모

제품 사양

조건: 원형은 사용했습니다

보증: 3개월

적용: SMT 생산 라인

품질: 100% 브랜드

패키지: 목재 케이스

포도주: 2023

강조하다:

NXT III 픽플레이스 머신

,

후지 픽 앤드 플레이스 기계

,

SMT 생산 라인 픽 플래스 머신

기본 정보

원래 장소: 일본

브랜드 이름: Fuji

모델 번호: NXTIII M3/M6

결제 및 배송 조건

포장 세부 사항: 수출 나무로 된 박스 포장

배달 시간: 5-7days

지불 조건: T/T, 웨스턴 유니온, 머니그램

갤러리

듀얼 레인 후지 NXT III M3 M6 픽 앤 플래시 머신 SMT 생산 라인

제품 설명

후지 SMT 라인 픽 앤 플래시 머신 NXT III

NXT III는 모듈형 SMT 마운터로 전자 기기 생산에 대한 이런 종류의 빈번한 변경이 있는 공장들을 위해 항상 최고의 라인을 제공할 수 있습니다.

특징

최고 속도의 고품질 고밀도 배치

0201 (008004") 부품의 매우 높은 밀도 부품 배치는 표준 사양 카메라와 장치에 의해 지원됩니다. 포지셔닝은 피크업 후 각 부품으로 수정됩니다.그래서 아주 작은 부품이 최고 속도로 미세한 피치로 배치될 수 있습니다..

각 부품을 배치하는 지원

NXT III는 다양한 유형의 부품 배치에 적합하며, 표준에서 대형 및 홀수 형태의 부품까지 지원합니다.그리고 압력 삽입과 함께 큰 커넥터 또는 클램프 압력 조절을 가진 부품의 배치와 같은 다양한 방법을 사용하여 부품 처리.

67,200 cph/m2 - 바닥 면적 당 세계 최고 생산성

기계의 면적 생산성은 공장 전체의 생산성을 고려할 때 매우 중요합니다.제한된 바닥 공간에서 최고의 생산성을 얻을 수 있도록.

각종 부품을 지원하는 DX 헤드

DX 헤드는 부품 크기에 따라 자동으로 칩에서 크고 홀수 형태의 부품까지 도구를 교환하며 M6 III 모듈에 로드 할 수 있습니다.생산 모델이 자주 변경되고 부품 종류 혼합물이 변경되면, 라인 밸런스를 조정할 수 있습니다.

스펙

M3 III

M6 III

적용 가능한 PCB 크기 (LxW)

48x48mm ~ 250x510mm (두중 컨베이어) *
48 x 48 mm ~ 250 x 610 mm (일반 컨베이어)
* 이중 컨베이어는 280 (W) mm까지 PCB를 처리 할 수 있습니다. 280 (W) mm 이상의 PCB는 이중 컨베이어를 단일 차선 생산 모드로 변경하여 생산해야합니다.

48x48mm ~ 534x510mm (두중 컨베이어) *
48 x 48 mm ~ 534 x 610 mm (일반 컨베이어)
* 이중 컨베이어는 280 (W) mm까지 PCB를 처리 할 수 있습니다. 280 (W) mm 이상의 PCB는 이중 컨베이어를 단일 차선 생산 모드로 변경하여 생산해야합니다.

부품 종류

최대 20종류의 부품 (8mm 테이프로 계산)

최대 45종류의 부품 (8mm 테이프로 계산)

PCB 로딩 시간

이중 컨베이어: 0초 (연속 작동)
단일 컨베이어: 2.5 sec (M3 III 모듈 사이의 운송), 3.4 sec (M6 III 모듈 사이의 운송)

위치 정확성
(신뢰 표지 표준)
* 배치 정확도는 후지에서 수행 된 테스트에서 얻습니다.

H24G	: +/-0.025 mm (표준 모드) / +/-0.038 mm (생산성 우선 모드) (3시그마) cpk≥1.00
V12/H12HS	: +/-0.038 (+/-0.050) mm (3시그마) cpk≥1.00
H04S/H04SF	: +/-0.040 mm (3 sigma) cpk≥1.00
H08/H04	: +/-0.050mm (3시그마) cpk≥1.00
H02/H01/G04	: +/-0.030 mm (3 sigma) cpk≥1.00
H02F/G04F	: +/-0.025mm (3시그마) cpk≥1.00
GL	: +/- 0.100 mm (3 sigma) cpk≥1.00

H24G	: +/-0.025 mm (표준 모드) / +/-0.038 mm (생산성 우선 모드) (3시그마) cpk≥1.00
V12/H12HS	: +/-0.038 (+/-0.050) mm (3시그마) cpk≥1.00
H08M/H04S/H04SF	: +/-0.040 mm (3 sigma) cpk≥1.00
H08/H04/OF	: +/-0.050mm (3시그마) cpk≥1.00
H02/H01/G04	: +/-0.030 mm (3 sigma) cpk≥1.00
H02F/G04F	: +/-0.025mm (3시그마) cpk≥1.00
GL	: +/- 0.100 mm (3 sigma) cpk≥1.00

생산성
* 위의 처리량은 후지에서 수행 된 테스트에 기초합니다.

H24G	: 37,500 cph (생산성 우선 모드) / 35,000 cph (표준 모드)
V12	: 26,000 cph
H12HS	: 24,500 cph
H08	: 11,500 cph
H04	: 시속 6,500개
H04S	: 9,500 cph
H04SF	: 시속 10,500m
H02	: 시속 5,500m
H02F	: 6,700mph
H01	: 시속 4,200m
G04	: 7500 cph
G04F	: 7,500 cph
GL	: 16,363 dph (0.22 sec/dot)

H24G	: 37,500 cph (생산성 우선 모드) / 35,000 cph (표준 모드)
V12	: 26,000 cph
H12HS	: 24,500 cph
H08M	: 13,000 cph
H08	: 11,500 cph
H04	: 시속 6,500개
H04S	: 9,500 cph
H04SF	: 시속 10,500m
H02	: 시속 5,500m
H02F	: 6,700mph
H01	: 시속 4,200m
G04	: 7,500 cph
G04F	: 7500 cph
0F	: 3,000 cph
GL	: 16,363 dph (0.22 sec/dot)

지원 부품

H24G	: 0201~5x5mm	높이	: 최대 2.0mm
V12/H12HS	: 0402 ~ 7.5 x 7.5mm	높이	: 최대 3.0mm
H08M	: 0603 ~ 45 x 45mm	높이	: 최대 13.0mm
H08	: 0402 ~ 12 x 12mm	높이	: 최대 6.5mm
H04	: 1608 ~ 38 x 38mm	높이	: 최대 9.5mm
H04S/H04SF	: 1608 ~ 38 x 38mm	높이	: 최대 6.5mm
H02/H02F/H01/0F	: 1608 ~ 74 x 74 mm (32 x 180 mm)	높이	: 최대 25.4mm
G04/G04F	:0402 ~ 15 x 15mm	높이	: 최대 6.5mm

모듈 너비

320mm

645mm

기계의 차원

L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III)
W: 1900.2mm, H: 1476mm

다이나헤드 (DynaHead)
노즐 수		12	4	1
매출 (cph)		25,000 부품 현존 함수 ON: 24,000	11,000	4,700
부품 크기 (mm)		0402 (01005") 에서 7.5 x 7까지5 높이: 최대 3.0mm	1608 (0603") 15 x 15 높이: 최대 6.5mm	1608 (0603") 74 x 74 (32 x 100) 로 높이: 최대 25.4mm
위치 정확성 (신뢰 상표 기반 참조)		+/-0.038 (+/-0.050) mm (3σ) cpk≥1.00* *+/-0.038 mm는 직사각형 칩 배치로 얻습니다. 정밀 정렬) 을 최선 조건에서 푸지에서 수행합니다.	+/-0.040 mm (3σ) cpk≥1.00	+/-0.030 mm (3σ) cpk≥1.00
부분의 존재 체크		o	x	o
부품 공급	테이프	o	o	o
	스틱	x	o	o
	트레이	x	o	o

부품 공급 시스템
지능식식기	4, 8, 12, 16, 24, 32, 44, 56, 72, 88mm 및 104mm 폭의 테이프 지원
스틱 피더	4 ≤ 부품 너비 ≤ 15 mm (6 ≤ 스틱 너비 ≤ 18 mm), 15 ≤ 부품 너비 ≤ 32 mm (18 ≤ 스틱 너비 ≤ 36 mm)
트레이	적용 가능한 트레이 크기: 135.9 x 322.6 mm (JEDEC 표준) (트레이 유닛-M),276 x 330 mm (트레이 유닛-LT),143 x 330 mm (트레이 유닛-LTC)

사진 쇼:

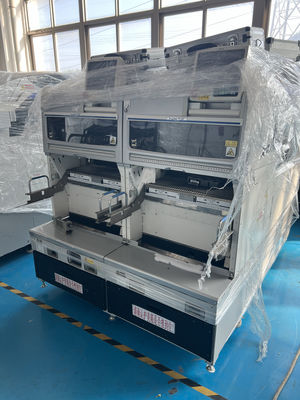

듀얼 레인 후지 NXT III M3 M6 픽 앤 플래시 머신 SMT 생산 라인 1

듀얼 레인 후지 NXT III M3 M6 픽 앤 플래시 머신 SMT 생산 라인 2

우리는 누구인가?

첸젠 온리얼 테크놀로지 회사, LTD는 국가 고기술 기업입니다.회사 등록 자본은 500만원경험 많은 기술 팀과 우수한 기술 혁신 능력으로 더 나은 제품 공급망과 서비스 팀을 만들고 다양한 고객 요구를 충족시키는 것이 우리의 장기 목표입니다.우리는 고객을 이해함으로써 고객의 요구를 충족시킬 것입니다., 그들을 우선시하고 가치있는 서비스를 제공합니다.

듀얼 레인 후지 NXT III M3 M6 픽 앤 플래시 머신 SMT 생산 라인 3

포장

듀얼 레인 후지 NXT III M3 M6 픽 앤 플래시 머신 SMT 생산 라인 4

키워드:사용된 NXTIII M3,2023년 NXTIII M3,2022년 NXTIII M3,고속 SMT 플래서,고속 칩 슈팅,

2021년 NXTIII M6, 유연한 선택 및 위치 기계, PNP 기계, FUJI SMT 마운터, 세컨드 핸드 SMD 기계,

후지 픽 앤드 플래시 머신,2020 NXTIII M6,서로 사용된 2019 NXTIII M6,이용된 2018 NXTIII M3,SMT 마운터,Fuji nxt m6

칩 마운터,2020 NXTIII M3, SMT 기계, SMT 생산 라인, 픽 플레이스 기계,

SMT 픽 앤 플래시 머신, SMT 라인
