스플라이싱 도입

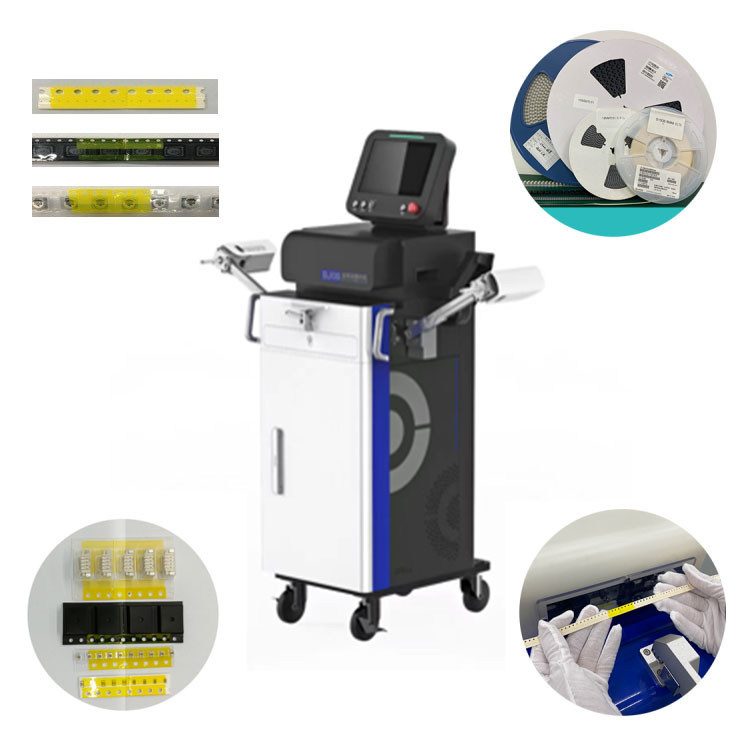

자동 스플라이서 4-24mm 시리즈는 SMT 생산 라인에 적용되며, 이는 연속적인 재료 교체 및 테이프 스릴의 자동 공급 기능을 실현 할 수 있습니다.기계는 자동으로 부품 릴의 빈 주머니를 감지합니다., 오래된 테이프와 새로운 테이프 릴의 정확한 정렬,과 통과율은 98% 이상이며,수동 노동 의존도를 줄입니다 (전공적 스플라이스 작업자가 필요하지 않습니다).생산 효율성을 향상시키는 데 도움이됩니다.부적절한 접합의 주요 문제를 해결합니다., 높은 기계 픽업 오류 비율, 잘못된 부품. 그것은 정확하고 오류를 방지 스플레이싱을 제공하기 위해 소프트웨어로 설계 및 프로그래밍됩니다.
특징:
1- 24mm 접착 테이프에 적합합니다.
2. 그것은 바코드 비교 기능을 가지고, 부품 릴의 빈 주머니를 감지, 글꼴 & 문자 인쇄 비교, 시스템 인터페이스 등
3스플라이싱 품질과 통과 비율이 보장됩니다. 생산 효율성을 향상시키는 데 도움이됩니다.
4· SMT 생산 라인, 라인 엣지, 창고에 적용
| 종류 | BW-BE04 | BW-BE08 | BW-BE24 |
| 크기 | 380*470*1450mm | 380*470*1450mm | 400*470*1450mm |
| 무게 | 65kg | 75kg | 75kg |
| 작업 높이 | 900±15mm | 900±15mm | 930±15mm |
| 릴 너비 | 4mm 플라스틱 릴 | 8mm 종이 롤과 플라스틱 롤 | 8~24mm 종이 롤과 플라스틱 롤 |
| CCD 비전 | 피치, 빈 주머니 글꼴 및 문자 인쇄 비교 | 피치, 빈 주머니 글꼴 및 문자 인쇄 비교 | 피치, 빈 주머니 글꼴 및 문자 인쇄 비교 |
| RC 부품 크기 | 01005/0201/0402/0603/0805/1206/1210 | 01005/0201/0402/0603/0805/1206/1210 | 01005/0201/0402/0603/0805/1206/1210 |
| 측정 주파수 | 50Hz~200KHZ | 50Hz~200KHZ | 50Hz~200KHZ |
| LCR 측정 정확도 | 00.05% | 00.05% | 00.05% |
| 디스플레이 해상도 | R:00.01mAhms-99.9999mAhms | R:00.01mAhms-99.9999mAhms | R:00.01mAhms-99.9999mAhms |
| C:0.00001pF-9.9999F | C:0.00001pF-9.9999F | C:0.00001pF-9.9999F | |
| 스플라이싱 CT | 8-10초 (splicing time) | 8-10S (수동시간을 제외) | 8-10S (수동시간을 제외) |
| 합격률 | 98% | 98% | 98% |
| MES 인터페이스 | 지원 | 지원 | 지원 |
| PC |
산업용 태블릿 컴퓨터 101인치 LCD |
산업용 태블릿 컴퓨터 101인치 LCD |
산업용 태블릿 컴퓨터 101인치 LCD |
| 운영체제 | Win10 | Win10 | Win10 |
| 배터리 전압 | DC 48V 리?? 배터리 | DC 48V 리?? 배터리 | DC 48V 리?? 배터리 |
| 가속 작동 전압 | DC 48V,AC 110-220V | DC 48V,AC 110-220V | DC 48V,AC 110-220V |
| 릴 절단 방법 | 자동으로 | 자동으로 | 자동으로 |
| 다른 구성 옵션 |
외부 AC 듀얼 릴 지원 팔, 인쇄
|
외부 AC 듀얼 릴 지원 팔, 인쇄
|
외부 AC 듀얼 릴 지원 팔, 인쇄 |
