스플라이싱 도입

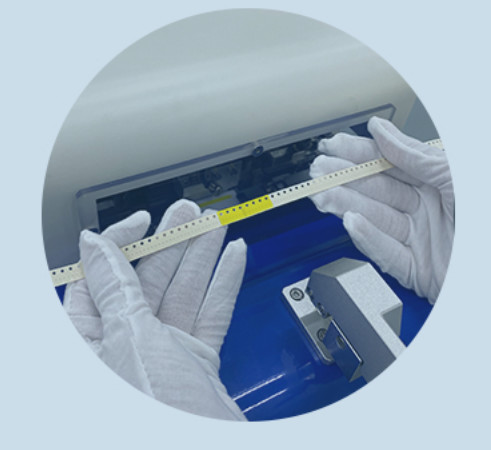

스플라이싱 BW-HP08은 SMT 자동 생산 라인을 위해 개발되었습니다. 멈추지 않고 빠른 라인 스위치, 실시간 오류 방지.그것은 자동으로 같은 구성 요소의 두 롤의 머리와 꼬리에 빈 주머니의 위치를 감지 할 수 있습니다, 정밀 절단 및 접합, 그리고 99%까지 높은 통과율. 표준 RC 측정, 실크스크린 AOI 일치 및 빈 주머니 감지 기능, 수동 조작 및 비용을 줄이는,크게 OEE SMT 생산 라인을 개선.
기능적 장점
조작하기 쉽다: 기계 조작을 배우기 위해 5분.
효율성 향상: 합격률은 98%+, 효율성을 향상시키는 데 도움이됩니다
추적성: 자동으로 스플라이싱 보고서를 생성합니다.

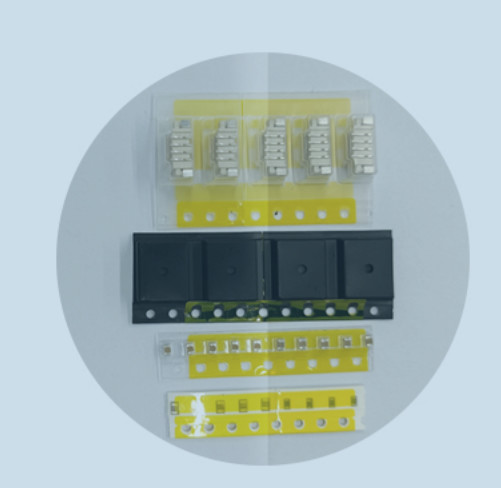

빈 주머니 탐지:CCD 캡처 크기 01005 이상 SMD 구성 요소.
다중 오류 방지: 1. 자동으로 1번과 2번 스캔 바코드를 비교합니다.
2실크스크린 & 캐릭터 식별 & 비교
3저항 및 용량 값 측정.
| 종류 | BW-HP08 |
| 크기 | 380*470*1450mm |
| 무게 | 95kg |
| 작업 높이 | 900±15mm |
| 릴 너비 | 8mm 종이 롤과 플라스틱 롤 |
| CCD 비전 | 피치, 빈 주머니 글꼴 및 문자 인쇄 비교 |
| RC 부품 크기 | 01005/0201/0402/0603/0805/1206/1210 |
| 측정 주파수 | 50Hz~200KHZ |
| LCR 측정 정확도 | 00.05% |
| 디스플레이 해상도 | R:00.01mAhms-99.9999mAhms |
| C:0.00001pF-9.9999F | |
| 스플라이싱 CT | 8-10S (수동시간을 제외) |
| 합격률 | 99% |
| MES 인터페이스 | 지원 |
| IPC | IPC,10 ′′ 터치 패널 |
| 운영체제 | Win10 |
| 배터리 전압 | DC 48V 리?? 배터리 |
| 가속 작동 전압 | DC 48V,AC 110-220V |
| 릴 절단 방법 | 자동으로 |
| 다른 구성 옵션 |
외부 AC 듀얼 릴 지원 팔, 인쇄
|
