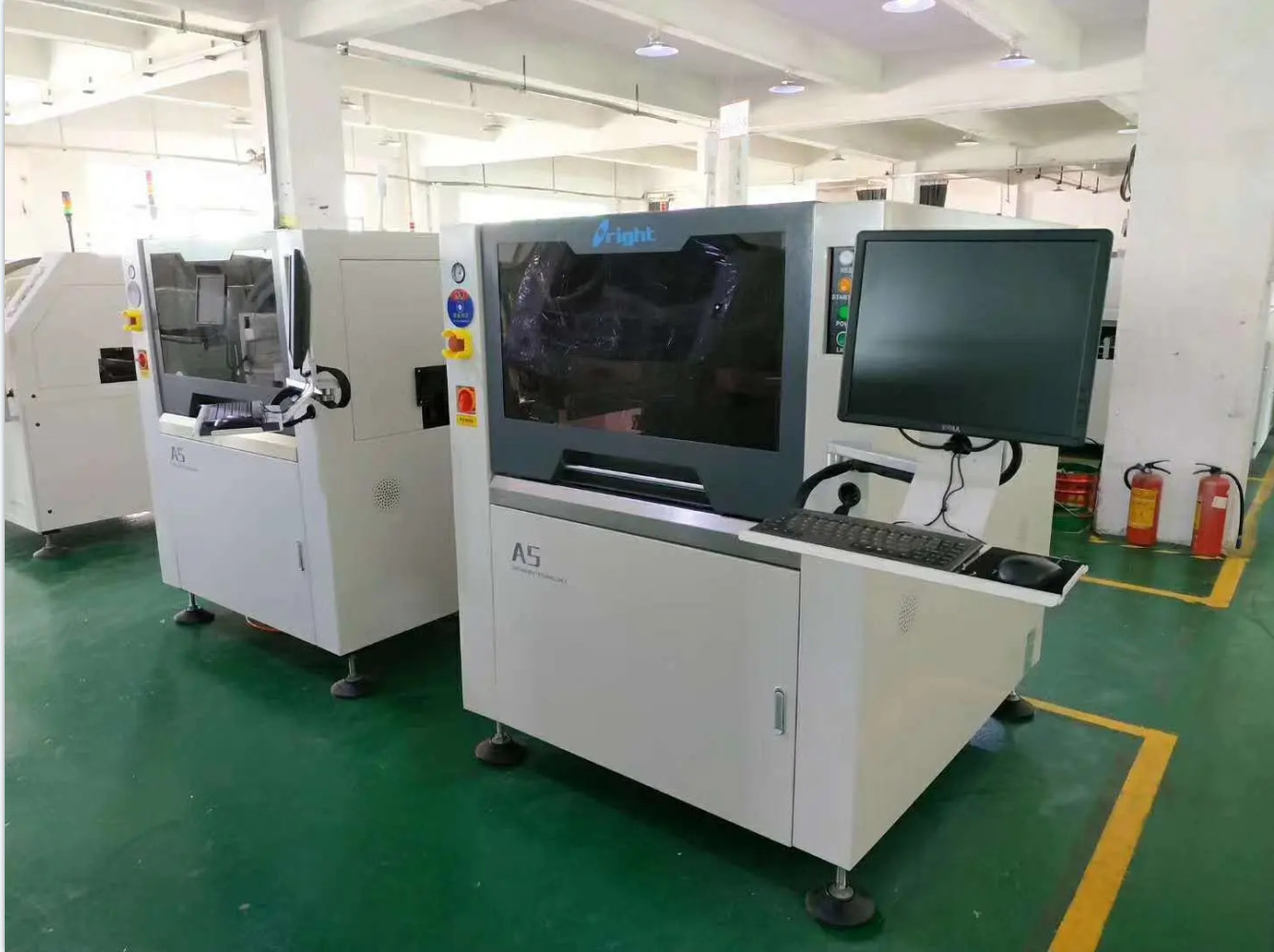

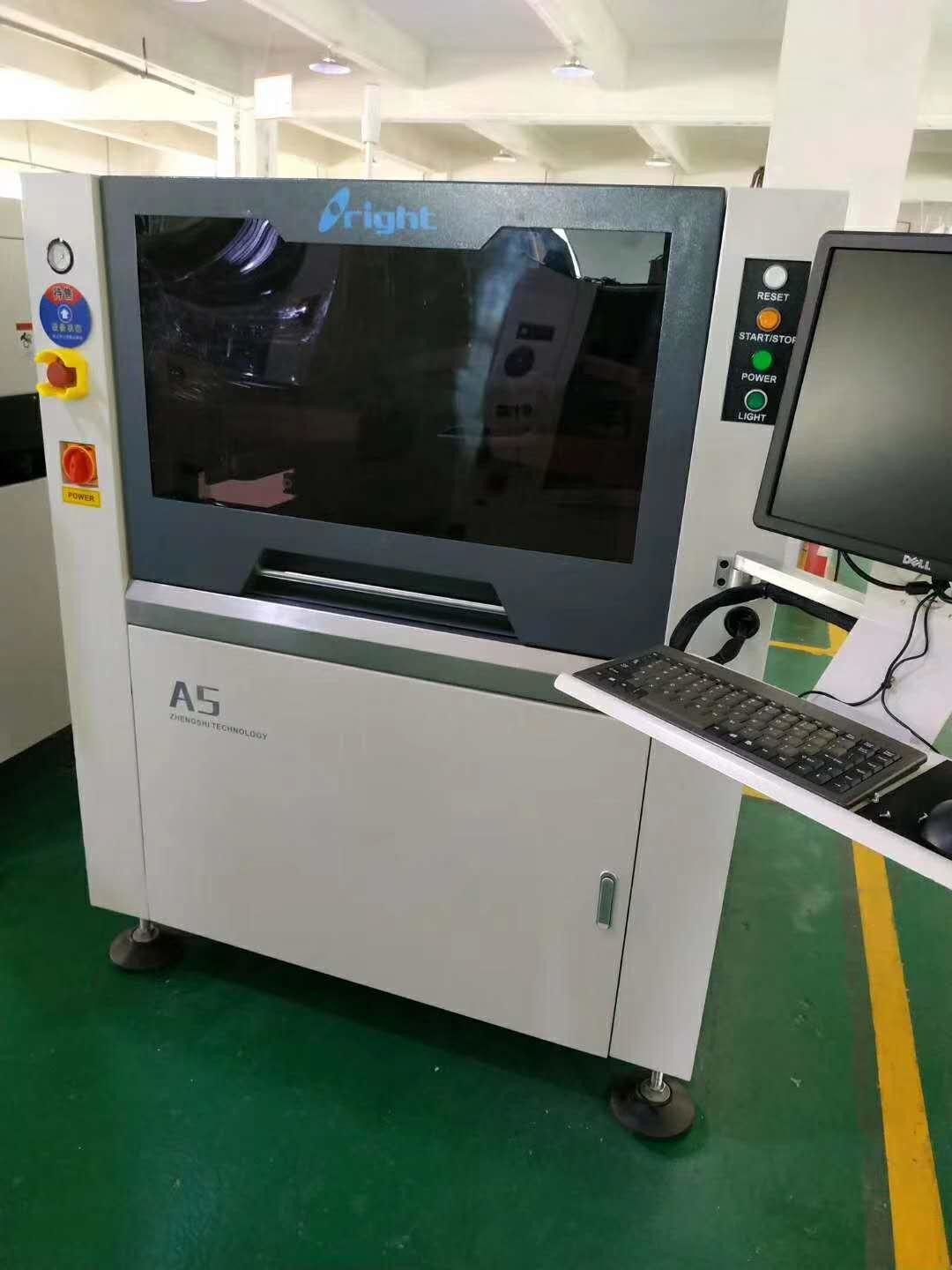

완전 자동 PCB 스텐실 프린터 자동 스텐실 인쇄 기계 A5
제품 설명:
인간화 설계
광범위한 응용 분야, 강력한 다재다능성
독자적인 스프레이 타입 자동 청소 시스템
고효율적이고 에너지 절감적인 닦기용 종이 절감 구조
고유 이미지 처리 시스템
지능형 인쇄 생산 모드
인쇄 범위: 400*340mm/510*340mm
국제 공통 UVW 3축 연결 플랫폼을 채택한다.
기계 크기:1220X1355X1500mm
기계 옵션: 자동 틴 추가 기능, 자동 스텐실 플러그 감지 기능, 자동 분배 기능, 스퀴지 압력 피드백 기능
자동 MSE/SPI 인라인 기능 자동 온도 및 습도 제어 기능
장비 파라미터:
|
S크린 프레임: |
370*370mm~737*737mm |
|
생각: |
25~40mm |
|
PCB 크기 (min~max) |
50*50~400*340mm |
|
PCB 두께 |
0.4~6mm |
|
PCB 워크페이지 |
< 1% |
|
운송 높이 |
900±40mm |
|
운송 방향 |
왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 |
|
운송 속도 |
최대 1500mm/s 프로그래밍 가능 |
|
프린트 헤드 |
두 개의 독립적인 모터 프린터 헤드 |
|
스퀴지 속도 |
6~200mm/sec |
|
스키게이 각 |
60°/55°/45° |
|
스퀴지 타입 |
스테인레스 스틸 (표준) 플라스틱 |
|
스텐실 분리 |
0.1~20mm/sec 프로그래밍 가능 |
|
정화 시스템 |
건조/건조/실공 (프로그램 가능) |
|
테이블 조정 범위 |
X:±10mm Y:±10mm |
|
CCD FOV |
8*6mm |
|
용매 페이스트 검사 |
2차원 검사 표준 |
|
위치 정확성 반복 |
±0.025mm |
|
사이클 시간 |
<7s(인프린트 및 청소를 제외) |
|
제품 전환 |
<5분 |
|
공기 필요 |
4.5~6kg/cm2 |
|
기계 무게 |
약 1000kg |
|
기계 차원 |
1220*1355*1500 |
