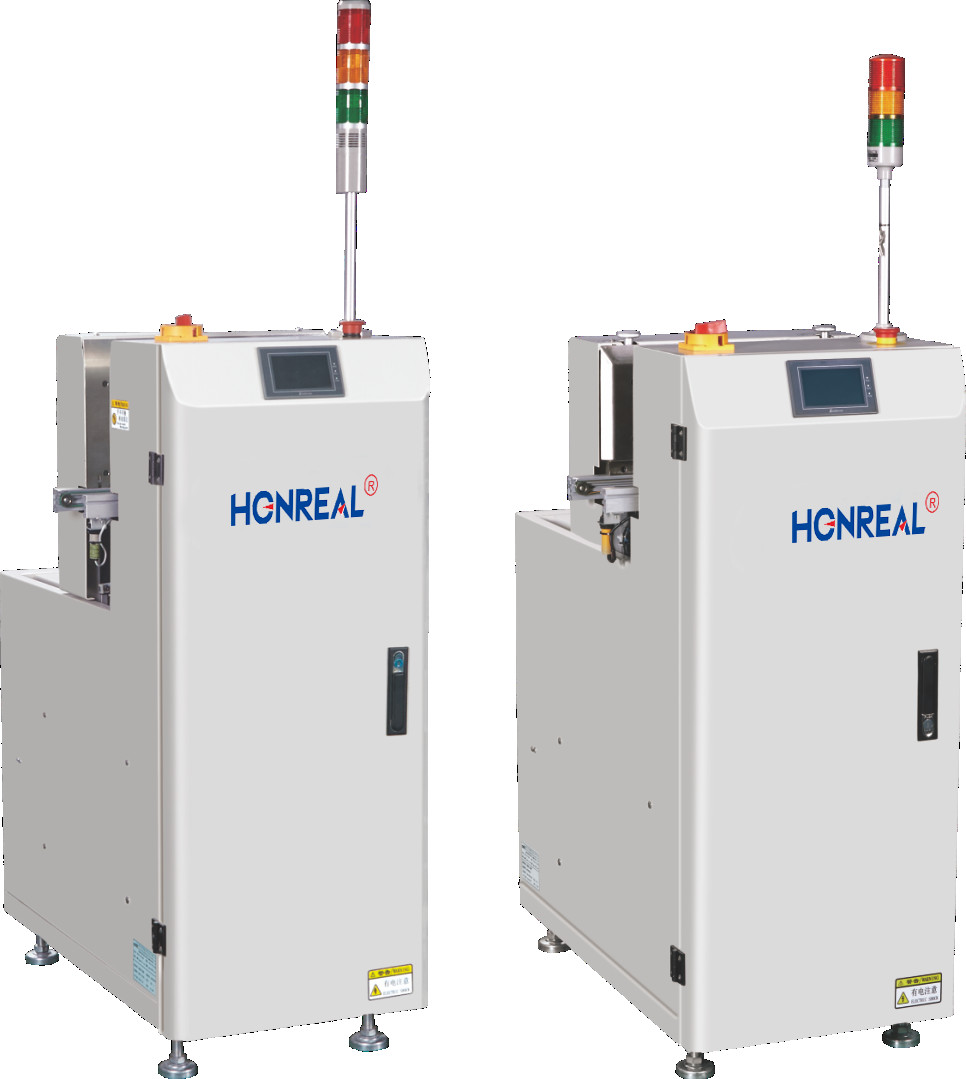

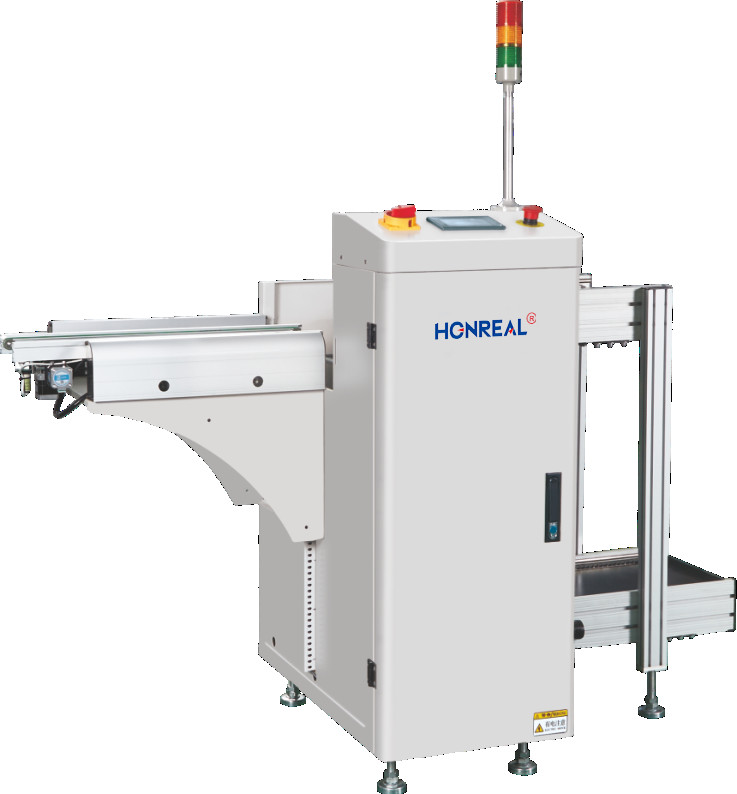

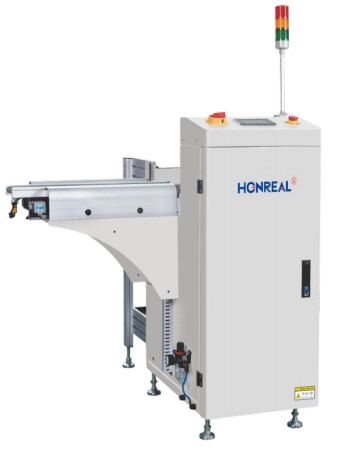

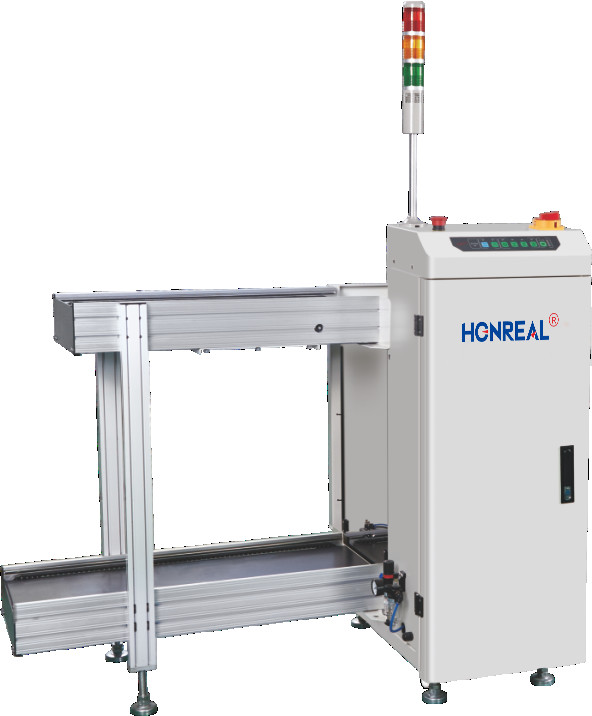

중국 공장 완전 자동 SMT 멀티 매거진 PCB 보드 취급 언로더 머신 LED 조립 라인용
제품 소개:
1. 이 장비는 SMT 생산 라인 끝에서 PCB를 매거진에 수집하는 데 사용됩니다.
2. 안정적이고 신뢰할 수 있는 PLC 제어 시스템;
3. 작동하기 쉬운 LED 터치 스크린 제어 인터페이스;
4. 매거진 정렬을 위해 상단 및 하단 3점의 공압 클램프 제공;
5. 효과적인 추력 설계로 PCB가 손상되지 않도록 보장;
6. 2개의 매거진 적재 기능.
7. 왼쪽에서 오른쪽 또는 오른쪽에서 왼쪽 방향(선택 사항).
8. 항상 기계 고장 모니터링;
9. 견고하고 안정적인 디자인;
10. SMEMA 포트 호환;
|
기술 매개변수 |
|
| 기능 | 이 장비는 SMT 생산 라인 끝에서 PCB를 매거진에 수집하는 데 사용됩니다. |
|
PCB 두께 |
최소 0.6mm |
|
매거진 수 |
이송 상: 1개, 이송 하: 1개(또는 맞춤형) |
|
스텝 피치 선택 |
1-4(10mm 스텝 피치) |
|
PCB 적재 시간 |
약 6초 |
|
매거진 교체 시간 |
약 30초 |
|
이송 방향 |
왼쪽에서 오른쪽/오른쪽에서 왼쪽(선택 사항) |
|
이송 높이 |
900±20mm(또는 맞춤형) |
|
공기압 |
4-6 bar, MAX30L/분 |
|
전원 공급 장치 |
100-230V AC(맞춤형) 단상, MAX 300V/A |
|
사양 |
||||
|
모델 번호 |
HR-250X | HR-330X | HR-390X |
HR-460X |
| PCB 크기 (L×W)～(L×W)mm | (50x50)～(350x250) | (50x50)～(455x330) | (50x50)～(530x390) | (50x50)～(530x460) |
| 기계 크기 (L×W×H)mm | 1700×750×1200 | 1950×830×1200 | 2210×920×1200 | 2210×990×1200 |
| 매거진 크기 (L×W×H)mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 무게 | 130kg | 150kg | 170kg | 185kg |
회사의 약속:
정보 품질에 대한 귀하의 피드백을 매우 중요하게 생각하며, 모든 정보는 피드백 응답의 품질에 제공됩니다.
구매자에게 판매된 장비에 대한 기술 인력의 설치, 시운전 및 교육에 대한 계약 요구 사항에 따라.
당사는 장기적인 기술 지원을 제공하며, 당사는 소모품 구매자가 예비 부품을 주문하도록 요청하는 경우 적절한 공급을 제공할 수 있으며, 당사는 적시에 제공할 수 있습니다.
