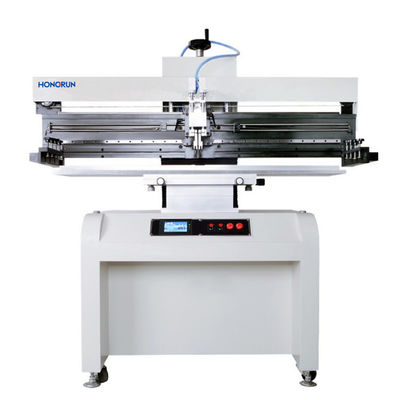

제품 소개:
1정밀 가이드 레일과 수입 모터를 사용하여 블레이드 좌석 변환, 인쇄 및 높은 정확도를 구동합니다.

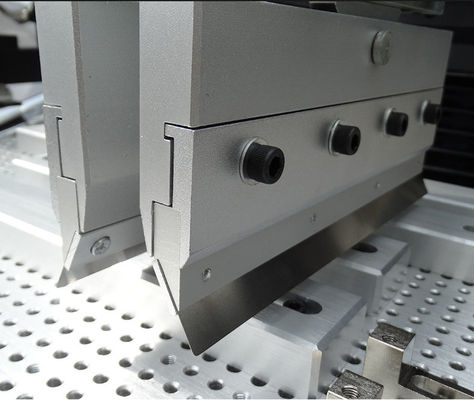

2인쇄 스크래퍼는 45도 회전 할 수 있습니다 고정, 쉽게 인쇄 스텐실과 스퀴지 청소 및 교체.
3. 스크래퍼 블록은 올바른 인쇄 위치를 선택 하기 위해, 블레이드 전에 그리고 후에 조정 될 수 있습니다.
4고정된 갈라진 인쇄판과 PIN과 결합하여, 단면, 이면 인쇄를 위해 설치 및 조정이 쉽습니다.
5.School Edition 인쇄 (PCB), X, Y, Z와 결합 된 철망을 이동하는 방법. 편리한 세밀한 조정.
6.일방향 및 쌍방향으로 설정할 수 있습니다. 다양한 인쇄 방법.
7자동 계산 기능으로 출력 통계 생산을 용이하게 합니다.
8조절 가능한 날개 각도, 강철 날개, 고무 긁는 것이 적합합니다.
9터치 화면 화면 보호 기능, 시간은 터치 화면의 수명을 보호하기 위해 조정할 수 있습니다.
10인쇄 속도 디스플레이, 조정할 수 있습니다.
장비의 특성 및 기능
1.1 독일의 정밀 모터와 선형 가이드를 채택하여 스크래퍼 홀더의 인쇄는 더 안정적입니다.
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 입력 전원 전원 공급 전압: 단相 220V 50/60Hz, 전력 소비 100W, 작동 상태의 온라인 표시
1.4 인쇄기본은 450개로 들어올리고 고정할 수 있어 스크래퍼를 로딩 및 로딩하고 철물망 청소에 편리하다.
1.5 프린팅 베이스가 앞으로 이동되고 고정될 수 있으므로 더 나은 프린팅 결과를 얻기 위해 철망 패턴의 위치에 쉽게 일치 할 수 있습니다.
1.6 마일 프레임 지원 팔은 300-1550mm의 인쇄 범위에 적합하여 왼쪽과 오른쪽을 별도로 조절할 수 있습니다.
1.7 모듈형 인쇄 플랫폼은 고정 슬롯과 위치 PIN로 장착되어 있으며, 단면 및 쌍면 기판 작업에 적합하며, 교체하고 쉽게 찾을 수 있습니다.
1.8 검정 판독 방법은 인쇄물 (플래튼) 의 X, Y, Z 교정 및 조정과 연동하기 위해 매스 프레임 지원 팔 움직임을 채택합니다.교정 을 편리 하고 간단 하게 하는 것;
1.9 미쓰비시 PLC 제어, 인간-기계 인터페이스 터치 제어, 단일/다중 인쇄 옵션, 그리고 수동 또는 자동 방법을 채택;
1.10 스크래퍼 좌석은 앞으로 뒤로 조정할 수 있고, 인쇄 스크래퍼는 제품 인쇄의 필요에 따라 조정할 수 있다.
1.11 싱첸 실린더와 자기 근접 스위치를 채택하여 작업판은 앞뒤로 움직이며 인쇄 표면은 +0.001mm의 정확도를 달성할 수 있습니다.
1.12 4-6kg/cm2의 공기 압력을 사용한다. 인쇄 테이블 면적은 300x400mm와 450x450mm (대용 크기에 적합하다.) +0.02mm의 인쇄 정확도, +0.02mm의 기계 반복성.
1.13 생산 통계를 용이하게 하는 자동 계산 기능과 주파수 설정이 장착되어 있다.
기술 매개 변수 | |
기능 |
이 단위는 PCB 보드에 용접 페이스트를 인쇄하는 데 사용됩니다 |
인쇄 테이블 크기 | 300×400mm (또는 사용자 정의) |
프레임 크기 | 370×470mm, 420×520mm, 550×650mm |
PCB 크기 | 50x50~300x400mm |
PCB 두께 | 00.2~5.0mm |
인쇄 위치 고정 | PCB 외부 또는 핀 위치 |
침대판 정밀 조정 | 앞/뒤 ± 10mm R/L ± 10mm |
인쇄 정확성 | ±0.02mm |
반복 정확성 | ±0.05mm |
최소 간격 | 0.35mm |
공기 압력 | 4-6kgf/Cm2 |
전원 공급 | 220V 50/60Hz 100W |
사양 | ||||
모델 번호 |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
PCB 크기 (L × W) ~ ((L × W) mm | 50x50~300x400 | 50x50~300x600 | 50x50~300x1200) | (50x50) ~ ((300x1500) |
강철 망 크기 (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
인쇄 테이블 크기 (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
기계 크기 (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
무게 | 260kg | 300kg | 340kg | 380kg |
