| MOQ: | 1SET |
| 가격: | 협상 가능 |
| standard packaging: | 우드인케이스 |
| Delivery period: | 10-20workdays |
| payment method: | L/C,T/T,Western 통합 |
| Supply Capacity: | 100개 세트 / 달 |

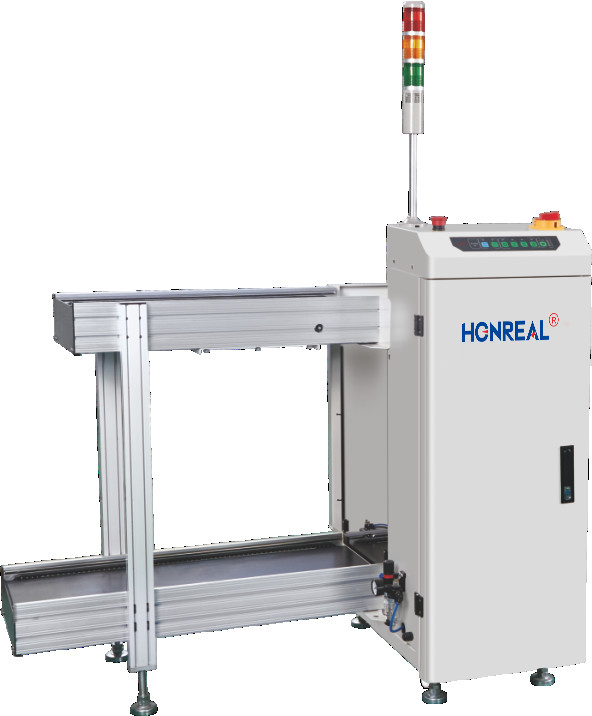

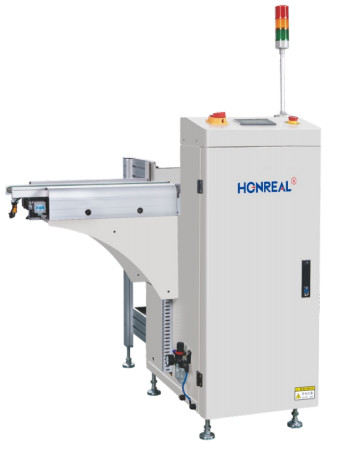

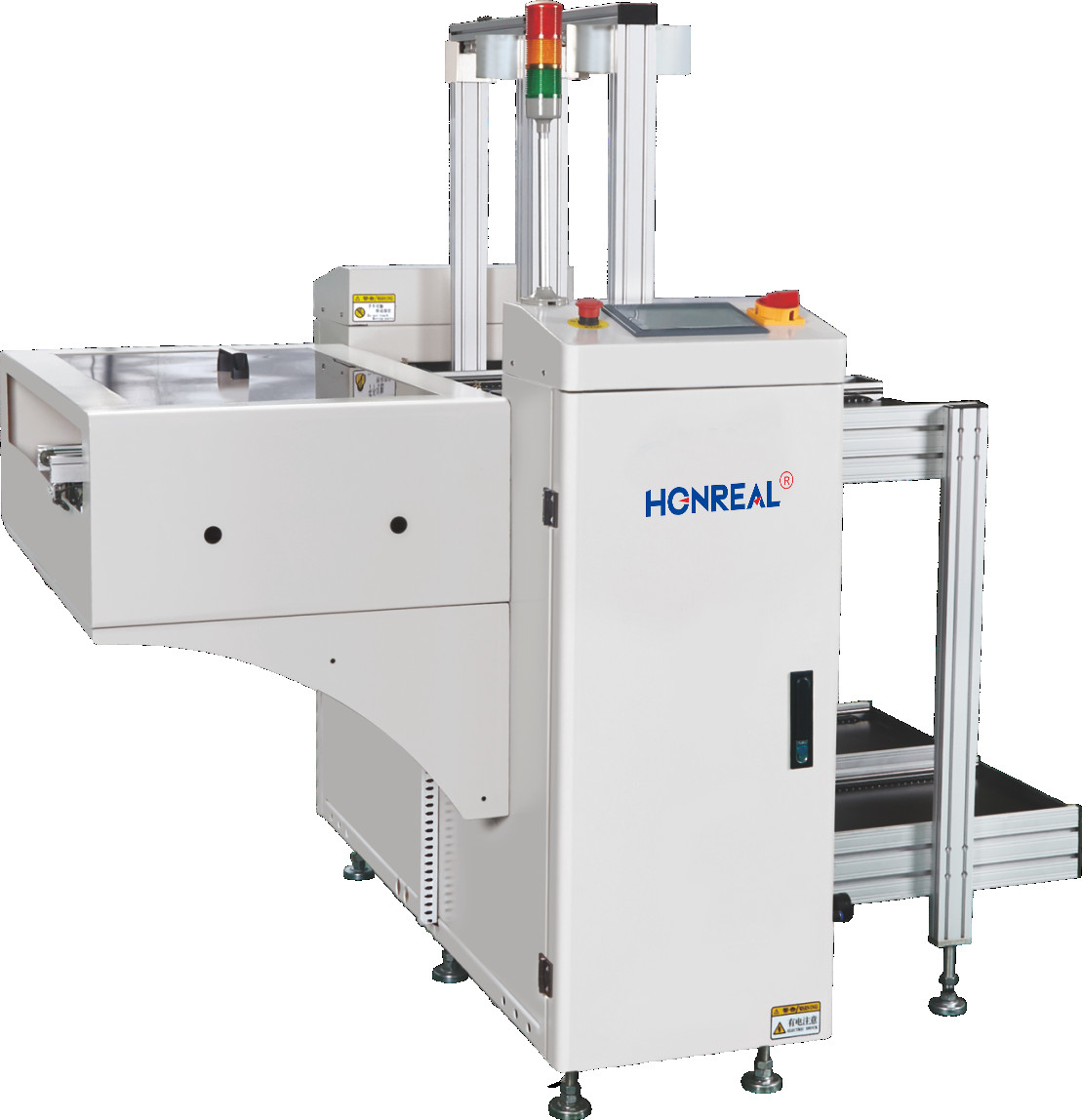

맞춤형 자동 NG OK PCB 취급기 매거진 듀얼 트랙 언로더 (SMEMA 포함) SMT 조립 라인용
설명
이 장비는 SMT 생산 라인의 PCB 보드 수신 작업에 사용되며, 리플로우 솔더링 머신 뒤의 AOI 후 NG 보드와 OK 보드를 수신하는 데 적합합니다.
특징
1. Panasonic PLC + 터치 스크린 제어, 작동 용이.
2. 견고한 구조로 설계.
3. 상하 공기 클램프는 재료 상자의 위치를 정확하게 보장합니다.
4. 특수 가스 경로 설계로 PCB 패널이 밀리지 않도록 합니다.
5. SMEMA 신호 포함.
|
기술 매개변수 |
|
| 기능 | 이 장비는 AOI 뒤에 사용되며, AOI 신호를 수신하여 NG 및 OK PCB를 자동으로 별도로 저장합니다. |
|
PCB 두께 |
최소 0.6mm |
|
매거진 수 |
상단 이송: 1개, 하단 이송: 1개 (또는 맞춤형) |
|
스텝 피치 선택 |
1-4 (10mm 스텝 피치) |
|
PCB 로딩 시간 |
약 6초 |
|
매거진 교체 시간 |
약 30초 |
|
이송 방향 |
좌에서 우/우에서 좌 (선택 사항) |
|
이송 높이 |
900±20mm (또는 맞춤형) |
|
공기압 |
4-6 bar, MAX30L/분 |
|
전원 공급 장치 |
100-230V AC (맞춤형) 단상, MAX 300V/A |
|
사양 |
||||
|
모델 번호 |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| PCB 크기 (L*W) ~ (L*W)mm | (50x50) ~ (350x250) | (50x50) ~ (455x330) | (50x50) ~ (530x390) | (50x50) ~ (530x460) |
| 기계 크기 (L*W*H)mm | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| 매거진 크기 (L*W*H)mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 무게 | 150kg | 180kg | 210kg | 250kg |
세부 정보
생산 작업장
우리는 누구인가?
Shenzhen Honreal Technology Co., Ltd.는 SMT 장비의 연구, 개발, 생산 및 판매에 전념하는 존경받는 국가 하이테크 기업입니다. 우리는 세계 500대 전자 회사에 자부심을 가지고 서비스를 제공합니다. 500만 위안의 등록 자본으로, 우리 회사는 경험이 풍부한 기술 팀을 자랑하며 기술 혁신 분야에서 뛰어난 역량을 보유하고 있습니다. 우리의 장기적인 목표는 향상된 제품 공급망과 서비스 팀을 구축하여 다양한 고객 요구 사항을 충족하는 것입니다. 고객을 최우선으로 생각하고 고객의 요구 사항을 이해함으로써, 우리는 기대를 뛰어넘는 가치 있는 서비스를 제공하기 위해 노력합니다.
인증
포장
문의하기
| 회사 | Shenzhen Honreal Technology CO.,Ltd. |
| 주소 | 중국 광둥성 선전시 바오안구 샤징가, 상난 홍마 로드 15번 |
| 전화 | +86755 2302 0279 |
| 팩스 | +86 755 2330 6782 |
| 우편 번호 | 518125 |
| Skype/Whatsapp/Wechat | +8613715227009 |
| 이메일: | Monica@szhonreal.com |
