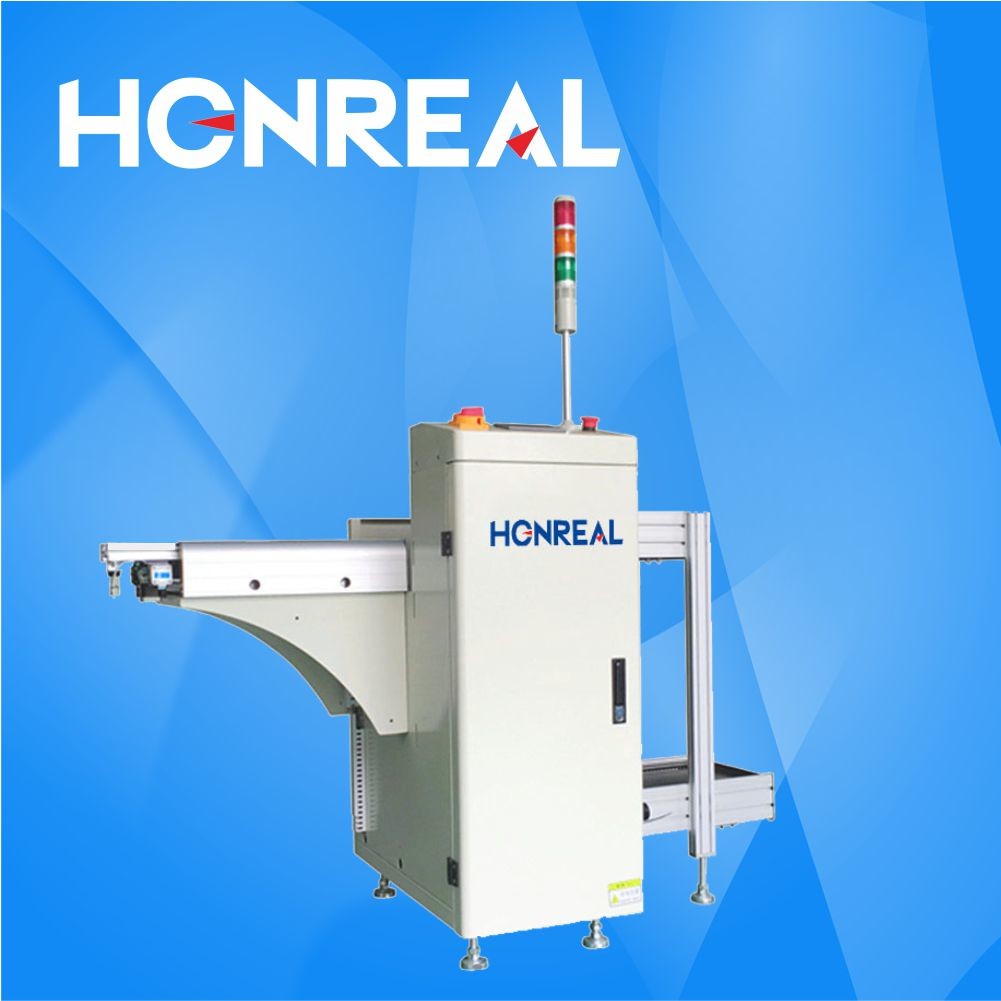

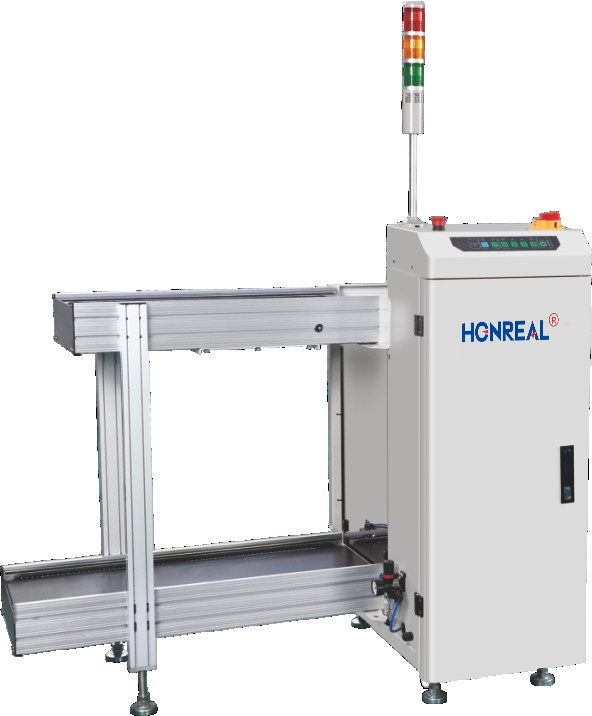

새로운 고품질 SMT 자동 매거진 PCB 로더/언로더(SMT 조립용)
제품 소개:
1. 이 장비는 SMT 생산 라인 끝에서 PCB를 매거진에 수집하는 데 사용됩니다.

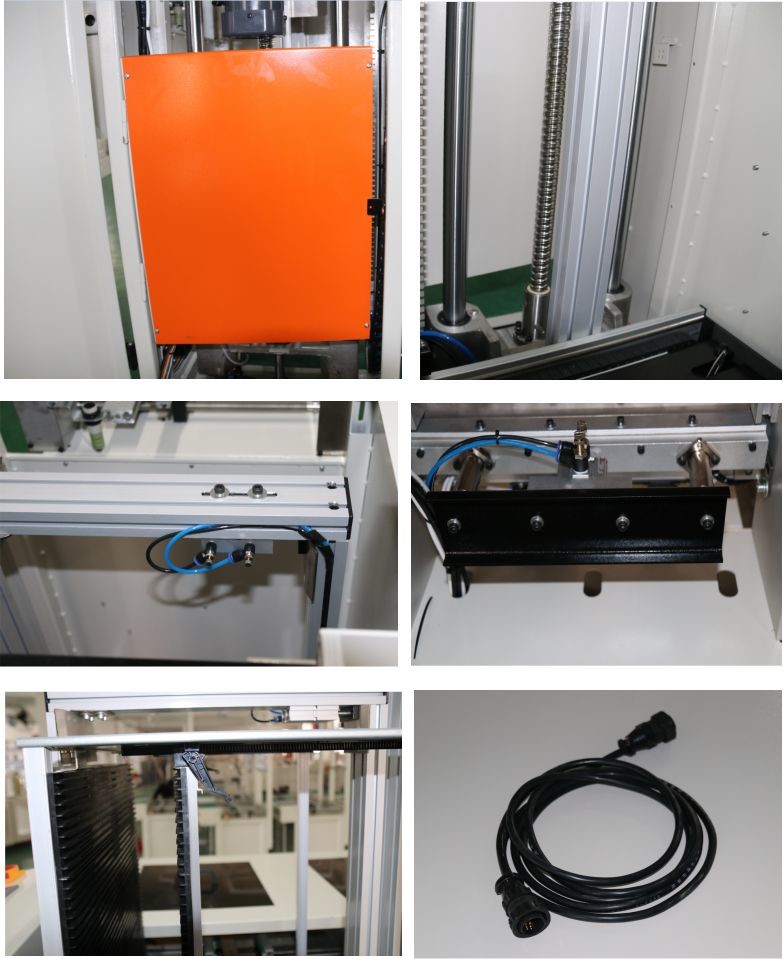

2. 안정적이고 신뢰할 수 있는 PLC 제어 시스템;
3. 작동하기 쉬운 LED 터치 스크린 제어 인터페이스;
4. 매거진 정렬을 위해 상단 및 하단 3점의 공압 클램프 제공;
5. 효과적인 추력 설계로 PCB 파손 방지 가능;
6. 2개의 매거진 적재 기능.
7. 왼쪽에서 오른쪽 또는 오른쪽에서 왼쪽 방향(선택 사항).
8. 항상 기계 고장 모니터링;
9. 견고하고 안정적인 디자인;
10. SMEMA 포트 호환;
|
기술 매개변수 |
|
| 기능 | 이 장비는 SMT 생산 라인 끝에서 PCB를 매거진에 수집하는 데 사용됩니다. |
|
PCB 두께 |
최소 0.6mm |
|
매거진 수 |
상승: 1개, 하강: 1개(또는 맞춤형) |
|
스텝 피치 선택 |
1-4(10mm 스텝 피치) |
|
PCB 적재 시간 |
약 6초 |
|
매거진 교체 시간 |
약 30초 |
|
이송 방향 |
왼쪽에서 오른쪽/오른쪽에서 왼쪽(선택 사항) |
|
이송 높이 |
900±20mm(또는 맞춤형) |
|
공기압 |
4-6 bar, MAX30L/분 |
|
전원 공급 장치 |
100-230V AC(맞춤형) 단상, MAX 300V/A |
|
사양 |
||||
|
모델 번호 |
HR-250X | HR-330X | HR-390X | HR-XB460X |
| PCB 크기 (L×W)～(L×W)mm | (50x50)～(350x250) | (50x50)～(455x330) | (50x50)～(530x390) | (50x50)～(530x460) |
| 기계 크기 (L×W×H)mm | 1700×750×1200 | 1950×830×1200 | 2210×920×1200 | 2210×990×1200 |
| 매거진 크기 (L×W×H)mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 무게 | 130kg | 150kg | 170kg |
185kg |
우리는 누구인가?
Shenzhen Honreal Technology Co., Ltd.는 SMT 장비의 연구, 개발, 생산 및 판매를 전문으로 하는 저명한 국가 하이테크 기업으로 인정받고 있습니다. 우리는 세계 500대 기업에 포함된 유명 전자 회사에 자부심을 가지고 서비스를 제공합니다. 우리 회사는 500만 위안의 등록 자본과 고도로 숙련된 기술 팀, 그리고 뛰어난 기술 혁신 능력을 갖추고 있습니다. 우리의 지속적인 목표는 다양한 고객 요구 사항을 충족하기 위해 개선된 제품 공급망과 서비스 팀을 구축하는 것입니다. 우리는 고객을 이해하고, 고객의 요구 사항을 최우선으로 생각하며, 기대를 뛰어넘는 가치 있는 서비스를 제공하기 위해 최선을 다하고 있습니다.
제품 구매 전에 고객의 의견과 요구 사항을 종합적으로 분석하고 고객의 실제 요구 사항에 가장 적합한 제품을 추천하며 고객이 선택한 제품의 성능 특성을 알립니다.

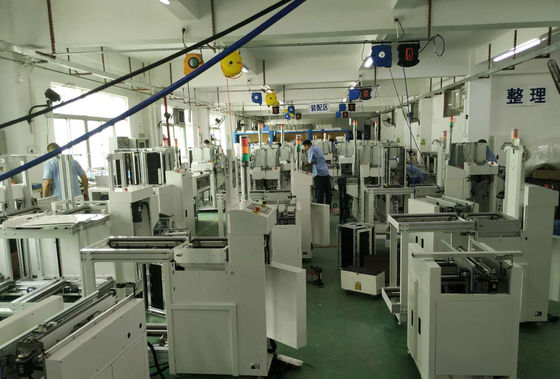

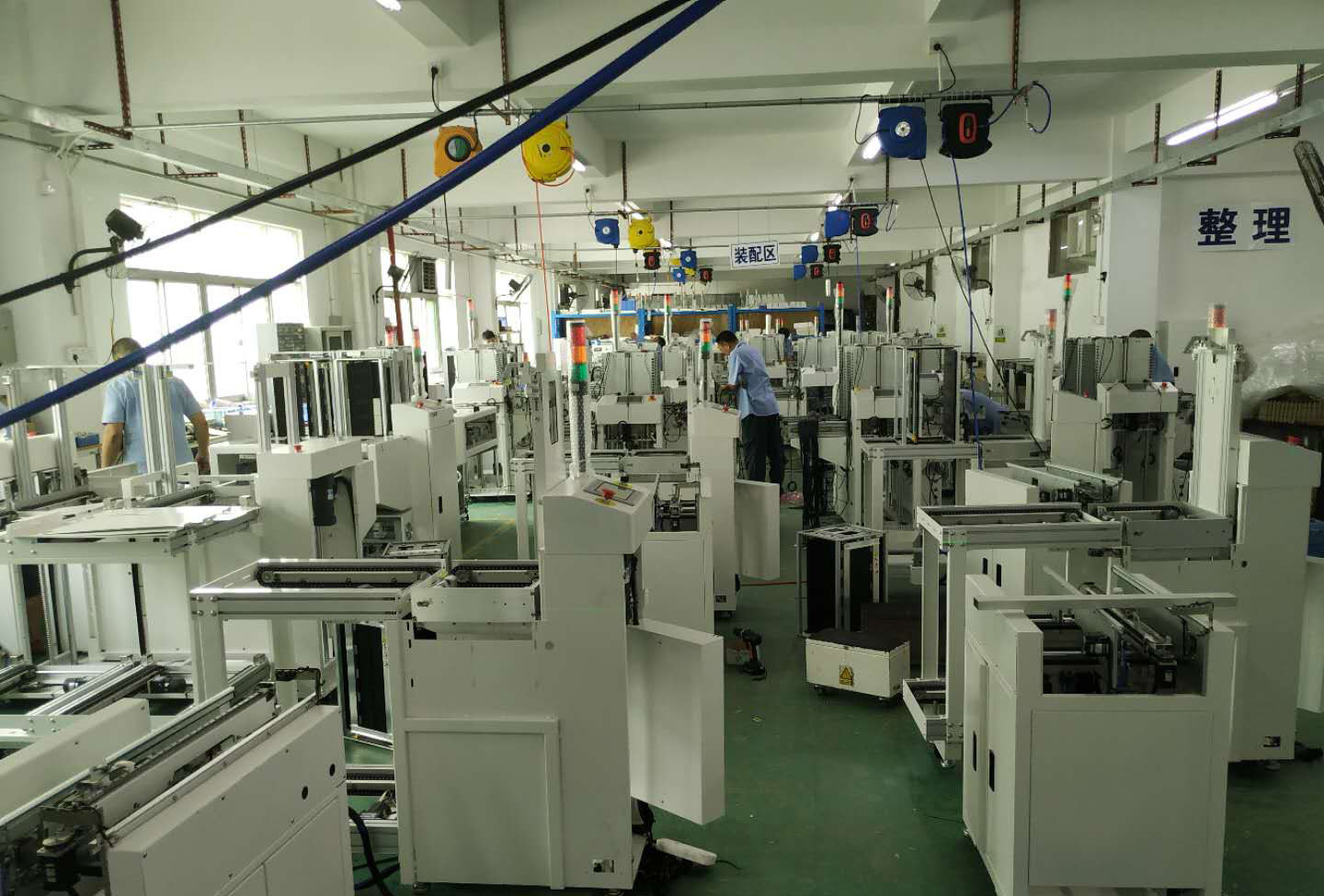

작업장
