PCB 파동 용접 기계 HR-300E:
1PLC 및 터치 스크린 제어 시스템 50 개 이상의 세트를 저장 할 수 있습니다.
사용자 친화적 인 인터페이스는 조작이 쉽습니다. 온도는 터치 스크린에서 설정 / 저장 / 수정 할 수 있습니다.
2고품질의 분사기는 플럭스의 완벽한 분화 성능을 제공합니다. 그것은 스테퍼에 의해 구동됩니다.
모터와 레일 / 슬라이더, 터치 스크린에 설정 이동 속도, 스테퍼 드라이버와 PLC 제어 시스템은
부드럽고 소음도 낮아 움직입니다.
3. 강제 공기 공류 전열 구역은 PCB에 충분한 균일 열을 생성합니다.특히 설계
사전 난방 시스템은 유지보수를 더 쉽게합니다,모터와 블로어는
아래쪽, 히터는 뒤쪽에서 드로이처럼 움직일 수 있습니다.
4용접 냄비에 대한 철분 온도를 채택, 용접 냄비의 외부에 장착. 이 새로운 조립
용접 용기의 수명을 연장합니다.
5이중 파동 용접 냄비. 두 파동 높이는 변환기로 개별적으로 제어됩니다.
터치 스크린에서 파동 모터의 전원 공급의 주파수를 조절하는 방식으로 높이를 조정합니다.
6. 솔더 냄비는 100% 납 없는 솔더를 할 수 있는 Ti 재료로 만들어집니다.
7고객은 주간 타이머로 기계의 시기를 켜고 끄는 시간을 설정할 수 있습니다.
8. 과열 및 비상 정지 신호.
9이 손가락 컨베이어 시스템은 직선 뚫고 뚫고 굽는 선을 형성 할 수 있습니다.
10고객들은 팔레트를 위해 "L" 손가락, 또는 PCB를 위해 이중 갈고리 손가락을 선택할 수 있습니다.
11용접 냄비에 대한 N2 선택
| HR-300E - 사양 | |
| 모델 | HR-300E |
|
PCB 너비 |
50~400MM |
| 용접기 용량 | 250kg |
| 가동 전력/일반 전력 | 9-10KW/18KW |
| 차원 | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| 순중량 | 800kg |
| 제어 시스템 | 터치 스크린 + PLC |
| 컨베이어 모터 | 3Ph 220V,90W |
| 컨베이어 속도 | 200MM-1800MM/분 |
| 플럭스 용량 | 60,5 리터 |
| 알코올 용량 | 40,5 리터 |
| PCB 컨베이어 방향 | 왼쪽에서 오른쪽으로 |
| 스프레이 방법 | 스테퍼 모터 드라이브,선형 레일 및 슬라이더 이동 스프레이어 |
| 스프레이어 | 일본 ST-6 |
| 전열 구역 | 1개의 개별 하부 전열 구역 |
| 전열력 | 7.5kW/구역 |
| 용접 용품 | 완전히 Ti |
| 용접용 냄비 난방기 | 금속 |
| 난방력 | 1.2KW*7PCS |
| 파동 번호 | 이중파 |
| 파동 유형 | 격동 첫 번째 파동과 람바 2 번째 파동 |
| 녹는 시간 | 60분 |
| 용접기 윗면 아래면 | 사용 설명서 |
| 용접 용기 들어와 꺼 | 자동차 |
| 손가락 청소 펌프 | 1PH 220V 10W |
| 손가락 종류 | 두 개의 갈고리 |
| 손가락 소재 | 티 |
| 용접 각도 | 5~7° |
| 공기 공급 | 3-5BAR |
| 전원 공급 | 3PH 380V 50HZ |

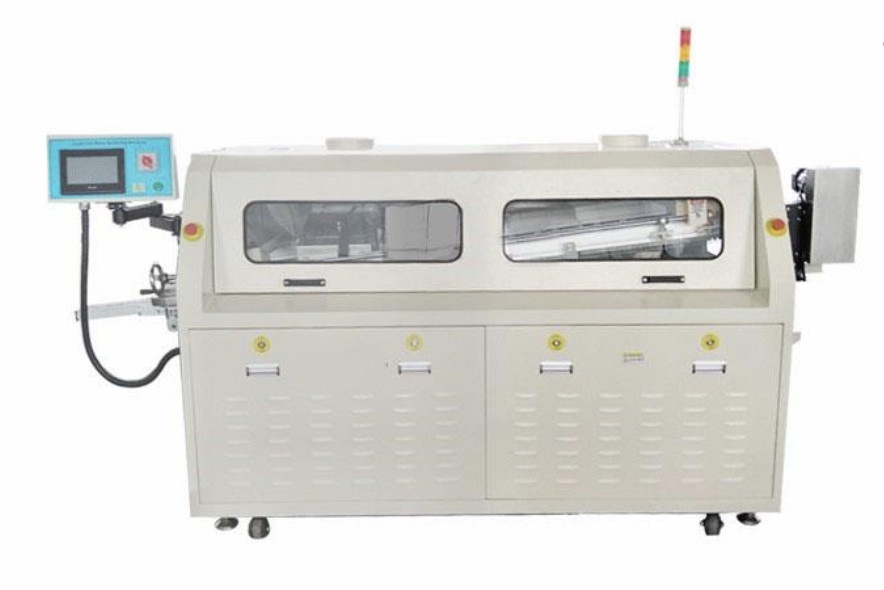

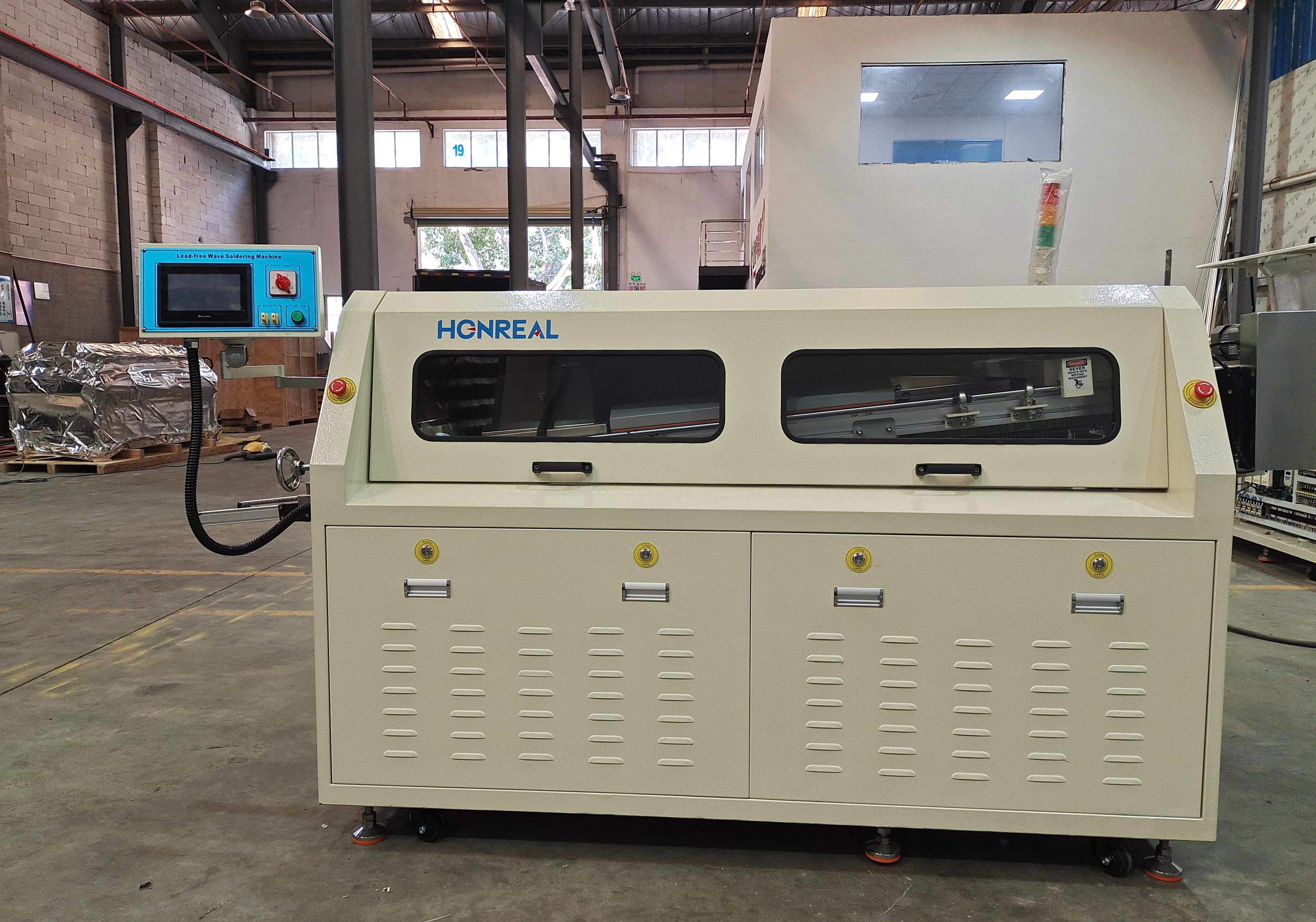

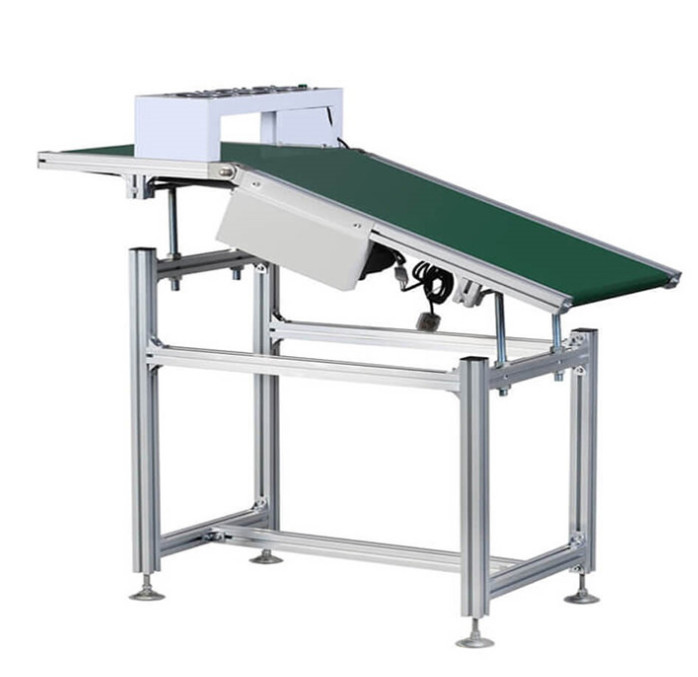

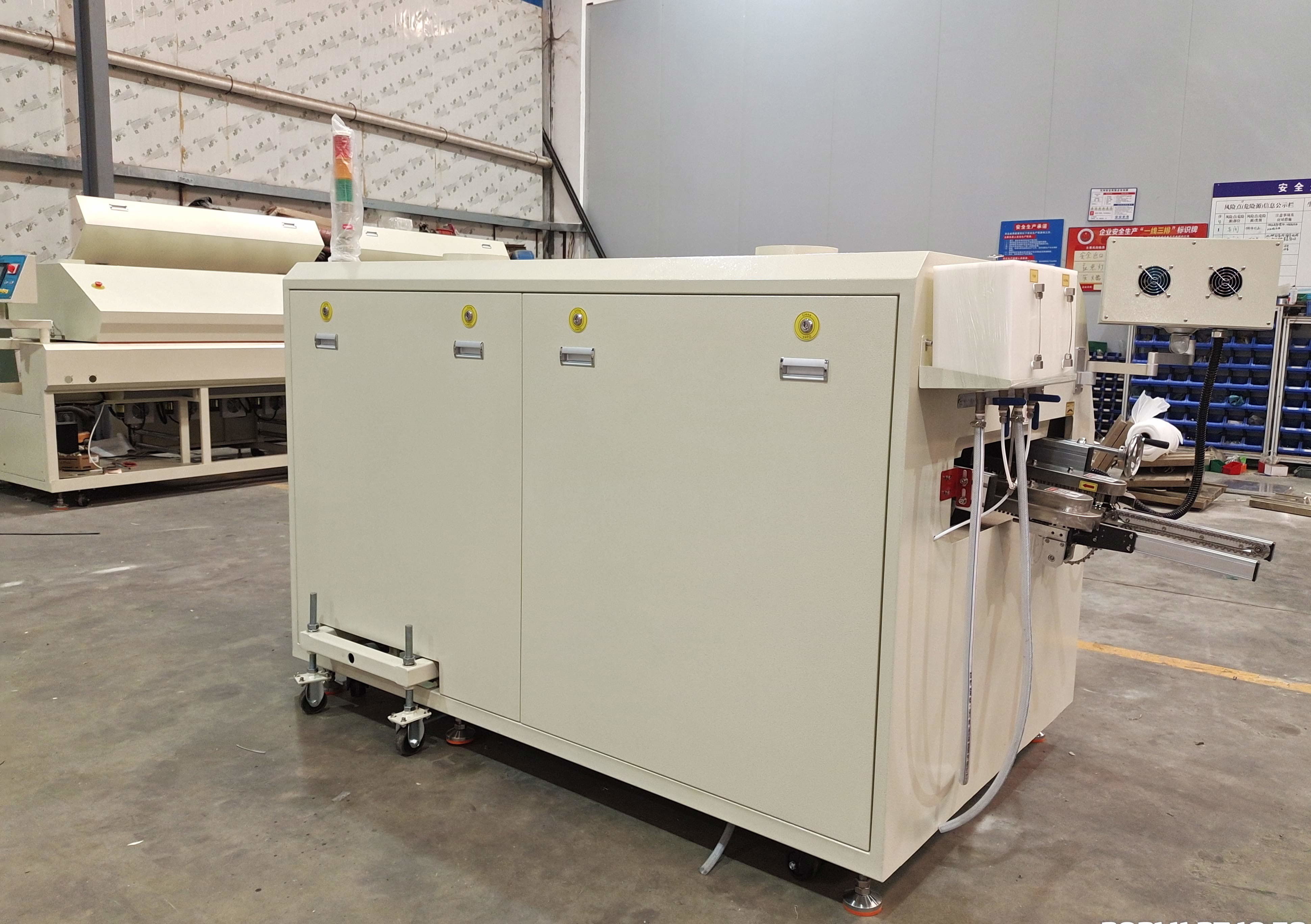

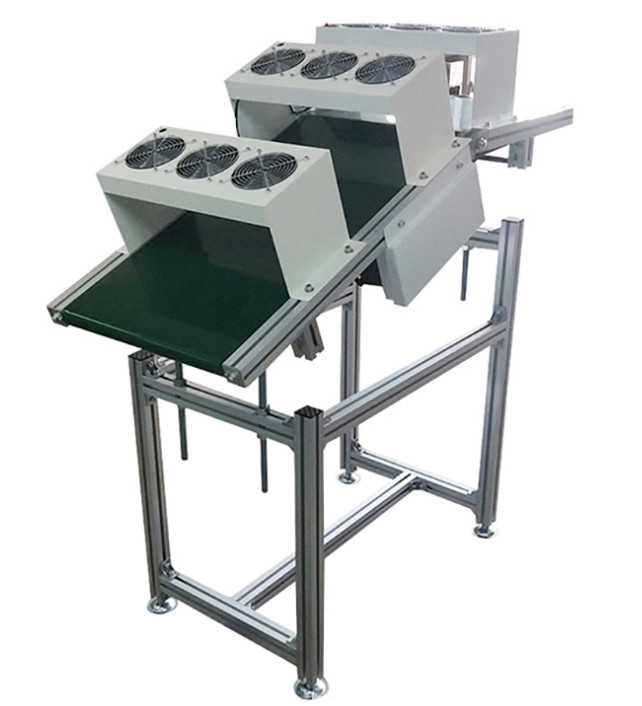

사진 쇼:
작업 환경과 조건:
1장비는 평면 바닥의 환기 및 건조 작업실에 배치됩니다.
2작업 환경의 온도는 5~45°C 이내로 유지되어야 합니다.
3가급적 전류를 가진 안정적인 전원 공급 장치 (지구 납으로 잘 ग्रा운딩) 를 장착해야 하며, 그 전압은 이름판에 기록되어야 합니다.
켜기 전에 확인하세요.
1공급되는 전력은 기계의 등급 전력 또는 그렇지 않습니다.
2- 기계가 잘 연결되었는지 아닌지;
3모든 전기 부품이 고정되어 있거나 그렇지 않은지, 접촉이 좋거나 그렇지 않은지, 그리고 제어 시스템의 각 전력 케이블을 연결합니다.
첸젠 온리얼 테크놀로지 회사, LTD는 국가 고기술 기업입니다.회사 등록 자본은 500만원경험 많은 기술 팀과 우수한 기술 혁신 능력으로 더 나은 제품 공급망과 서비스 팀을 만들고 다양한 고객 요구를 충족시키는 것이 우리의 장기 목표입니다.우리는 고객을 이해함으로써 고객의 요구를 충족시킬 것입니다., 그들을 우선시하고 가치있는 서비스를 제공합니다.
Q: 어떻게 판매 품질을 보장 할 수 있습니까?
A: 우리는 모든 세트의 기계가 모든 제품의 뛰어난 성능을 보장하기 위해 당신에게 배달되기 전에 엄격한 테스트를 받고 있음을 보장합니다.
Q: 훈련은 어떠세요?
A: 우리의 기계를 구입 한 후, 당신의 엔지니어는 우리의 회사로 갈 수 있습니다 또는 그것은 작동하기 매우 쉽습니다
훈련 비디오와 사용자 설명서에 따라 기계, 사용자 설명서는 함께 기계와 함께 올 것입니다.
질문: 제 로고를 제품에 붙일 수 있을까요?
저희 회사가 맞춤형 로고 서비스를 완벽하게 지원한다는 것을 알고 계셨으면 합니다.
Q: 이 기계들을 사용하는 것이 어렵나요?
A: 전혀 어렵지 않습니다. 이전 고객들에게는 기계 조작을 배우는 데는 최대 2일이 충분합니다.
