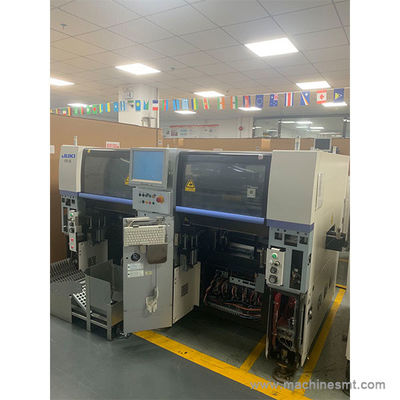

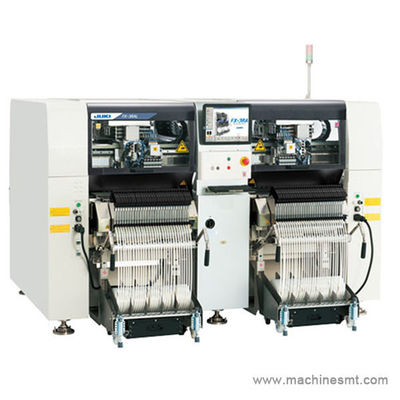

사용 된 Juki FX-3RA SMT 픽 앤 플래시 머신 자동 고속 모듈식 마운터
특징
|
칩 |
90,000CPH (0.040초 / 칩 / 최적) |
|---|
0402mm ((01005 인치) ~ 33.5mm × 33.5mm
레이저 인식: ±0.05mm ((±3σ)
통합 레이저를 사용하여 비행 중심화
2개의 스테이션, 4개의 턴리, 4개의 배치 헤드, 24개의 노즐
전체 폐쇄 루프 제어와 함께 선형 서보 모터 XY 드라이브
최대 240개의 부품을 포함합니다.
전기 또는 기계식 먹이 트롤리
사양
|
항목/모델 |
초고속 모듈식 장착기 |
초고속 모듈식 장착기 |
|
|---|---|---|---|
|
보드 크기 |
L 사이즈 ((410x360mm) |
네 |
아니 |
|
L-Wide 크기 ((510x360mm) *1 |
네 |
아니 |
|
|
XL 크기 ((610×560mm) |
아니 |
네 |
|
|
긴 PWB*1에 적용 |
800×360mm |
800×560mm |
|
|
부품 높이 |
6mm |
네 |
|
|
부품 크기 |
레이저 인식 |
0402 ((01005) ~ 33.5mm × 33.5mm |
|
|
배치 속도 (칩) |
최적 |
00.040초/칩 (90만CPH) *2 |
|
|
IPC9850 |
66,000CPH*2 |
||
|
위치 정확성 |
레이저 인식 |
±0.05mm(±3σ) |
|
|
피더 입력 |
8mm 테이프의 경우 최대 240 |
||
*1 L-Wide 사이즈, 긴 PWB에 적용되는 것은 선택적입니다.
*2 이 속도는 XL 보드 크기에 적용되지 않습니다.
포장
연락해 주세요
