후지 고속 자동 SMT 픽 앤 플라시 머신 Smd 마운팅 머신 표면 마운트 배치 머신

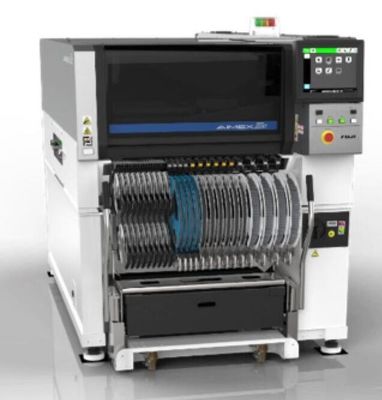

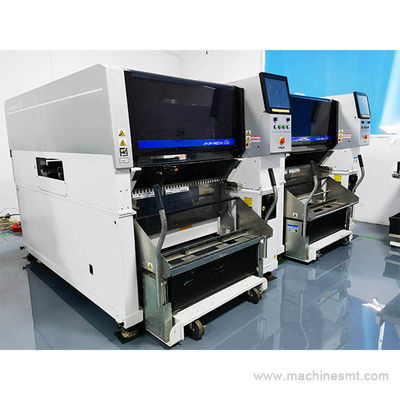

AIMEX III 유연한 배치 플랫폼
AIMEX III는 부품 유연성, PCB 유연성 및 생산 유연성을 위해 설계되었습니다.
대형 패널 또는 두 모델의 동시에 생산
AIMEX III는 최대 774 (L) x 710 (W) mm 크기의 큰 패널을 지원할 수 있습니다.
우리의 이중 컨베이어 구성을 사용하여 두 가지 다른 제품의 동시에 생산이 가능합니다.또한 AIMEX III는 다양한 생산 방법을 가능하게 하고 다양한 패널 크기를 지원합니다..
다이나헤드 동적 교환
AIMEX III는 생산 중에 가장 적합한 도구를 동적으로 교환합니다.4노즐과 단일노즐 도구.
전환 수를 최소화
전환 시간은 MFU 팩 전환을 수행하고 필요한 모든 부품을 충전 할 수있는 최대 130 개의 먹이 슬롯을 갖춘 기계로 단축 될 수 있습니다.
생산을 원활하게 증가시키는 것
자동 데이터 생성 및 큰 터치 스크린 패널 작업을 사용하여 기계에서 편집하여 새로운 생산을 증가시키고 프로그램에 대한 갑작스러운 변경에 신속하게 대응 할 수 있습니다.
스펙
| 기본 사양 | ||
|---|---|---|
| PCB 크기 ((LXW) |
|
|
| 피더 용량 | 최대 130개 (8mm 테이프) | |
| PCB 부하 시간 | 2.9초 | |
| 위치 정확성 (신뢰 상표 기반 참조) |
H24G: +/-0.025 mm (표준 모드) / +/-0.038 mm (생산성 우선 모드, 개발 중) (3시그마) cpk≥1.00 H08M: +/-0.040 mm (3σ) cpk≥1.00 OF: +/-0.050 mm (3σ) cpk≥1.00 H02F: +/-0.025 mm (3σ) cpk≥1.00 H01: +/-0.030 mm (3σ) cpk≥1.00 |
|
| 기계의 차원 | L: 1280mm, W: 2656mm, H: 1556mm | |
| 머리 배치 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | OF | |||||||
| 노즐량 | 24 | 8 | 2 | 1 | 1 (또는 1개의 손톱) |
||||||
| 매출 (cph) | 37,000 cph (생산성 우선 순위 모드, 개발 중) 35,000 cph (표준 모드) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| 부품 크기 (mm) |
03015 mm ~ 5 x 5 높이: 최대 2.0mm |
0603 (0201") 45 x 45 높이: 최대 13.0mm |
1608 (0603") 74 x 74 (32 x 180) 로 높이: 최대 25.4mm |
1608 (0603") 74 x 74 (32 x 180) 로 높이: 최대 38.1mm |
|||||||
| 부분의 존재 체크 |
○ | ○ (H08MQ) |
○ | x | |||||||
| 부품 공급 |
테이프 | ○ | ○ | ○ | ○ | ||||||
| 스틱 | x | ○ | ○ | ○ | |||||||
| 트레이 | x | ○ | ○ | ||||||||
| 다이나헤드 (DynaHead) | ||||
| 노즐량 | 12 | 4 | 1 | |
| 매출 (cph) | 27,000 부품 현존 함수 ON: 26,000 |
12,000 | 5,800 | |
| 부품 크기 (mm) |
0402 (01005") 는 12.5mm 대각선이고 Y는 7.5mm 이하입니다. 높이: 최대 3.0mm |
1608 (0603") 15 x 15 높이: 최대 6.5mm |
1608 (0603") 74 x 74 (32 x 100) 로 높이: 최대 25.4mm |
|
| 위치 정확성 (신뢰 상표 기반 참조) |
+/-0.038 (+/-0.050) mm (3σ) cpk≥1.00 | +/-0.040 mm (3σ) cpk≥1.00 | +/-0.030 mm (3σ) cpk≥1.00 | |
| 부분의 존재 체크 |
o | x | o | |
| 부품 공급 |
테이프 | o | o | o |
| 스틱 | x | o | o | |
| 트레이 | x | o | o | |
