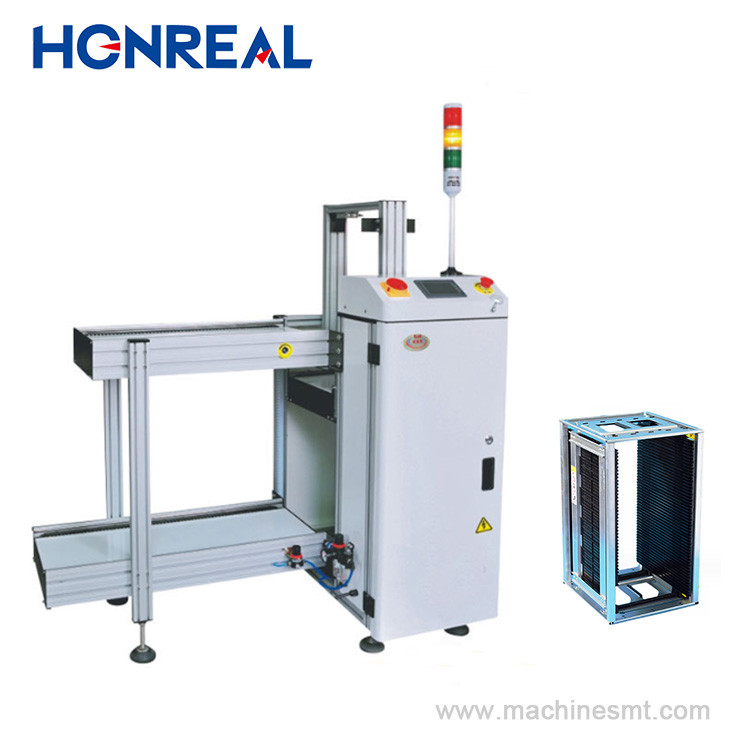

전자 조립 장비 자동 SMT PCB 로더
제품 소개:
1. 이 장치는 매거진에서 SMT 생산 라인으로 PCB를 보내는 데 사용됩니다.
2. 안정적이고 신뢰할 수 있는 PLC 제어 시스템;
3. 작동하기 쉬운 LED 터치 스크린 제어 인터페이스;
4. 매거진 정렬을 위해 상단 및 하단 3점의 공압 클램프 제공;
5. 효과적인 추력 설계로 PCB 파손 방지;
6. 3개의 매거진 로딩 기능.
7. 왼쪽에서 오른쪽 또는 오른쪽에서 왼쪽 방향(선택 사항).
8. 항상 기계 고장 모니터링;
9. 견고하고 안정적인 디자인;
10. SMEMA 포트 호환;
| 기술적인 매개변수 | |
| 기능 | 이 장치는 매거진에서 SMT 생산 라인으로 PCB를 보내는 데 사용됩니다. |
| PCB 두께 | 최소 0.6mm |
| 매거진 수 | 이송 위: 1개, 이송 아래: 1개(또는 맞춤형) |
| 스텝 피치 선택 | 1-4(10mm 스텝 피치) |
| PCB 로딩 시간 | 약 6초 |
| 매거진 교체 시간 | 약 30초 |
| 이송 방향 | 왼쪽에서 오른쪽/오른쪽에서 왼쪽(선택 사항) |
| 이송 높이 | 900±20mm(또는 맞춤형) |
| 공기압 | 4-6 bar, 최대 10L/분 |
| 전원 공급 장치 | 100-230V AC(맞춤형) 단상, 최대 300V/A |
이것은 표준 모델입니다.
| 사양 | ||||
| 모델 번호 | HR-250 | HR-330 | HR-390 | HR-460 |
| PCB 크기 (L×W)～(L×W)mm | (50x50)～(350x250) | (50x50)～(455x330) | (50x50)～(530x390) | (50x50)～(530x460) |
| 기계 크기 (L×W×H)mm | 1370×750×1200 | 1550×830×1200 | 1750×920×1200 | 1750×990×1200 |
| 매거진 크기 (L×W×H)mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 무게 | 110kg | 135kg | 155kg | 175kg |
고객 사례
명예 고객
CE 인증
포장
FAQ
1) 이 기계를 처음 사용하는데, 작동하기 쉽습니까?
기계 사용 방법을 보여주는 영어 매뉴얼 또는 가이드 비디오가 있습니다.
그래도 질문이 있으시면 이메일/스카이프/전화/트레이드매니저 온라인 서비스를 통해 문의하십시오.
2) 교육은 어떻게 진행됩니까?
A: 저희 기계를 구매하신 후, 귀사의 엔지니어는 저희 회사로 오시거나 교육 비디오와 사용자 매뉴얼에 따라 기계를 작동하는 것이 매우 쉽습니다. 사용자 매뉴얼은 기계와 함께 제공됩니다.
3) 제품에 제 로고를 넣을 수 있는지 묻고 싶습니다.
저희 회사는 맞춤형 로고 서비스를 완벽하게 지원하며, 이를 수행합니다. 게다가, 완전히 무료이므로 요구 사항을 알려주세요.
4) 이 기계를 어떻게 구매할 수 있습니까? (매우 쉽고 유연합니다!)
A. 이 제품에 대해 온라인 또는 이메일로 문의하십시오.
B. 최종 가격, 배송, 결제 방법 및 기타 조건을 협상하고 확인합니다.
C. 견적 송장을 보내고 주문을 확인합니다.
D. 견적 송장에 기재된 방법에 따라 결제합니다.
E. 귀하의 전액 결제를 확인한 후 견적 송장 조건에 따라 주문을 준비합니다.
그리고 배송 전에 100% 품질 검사를 실시합니다.
F. 항공 또는 해상으로 주문을 발송합니다.
