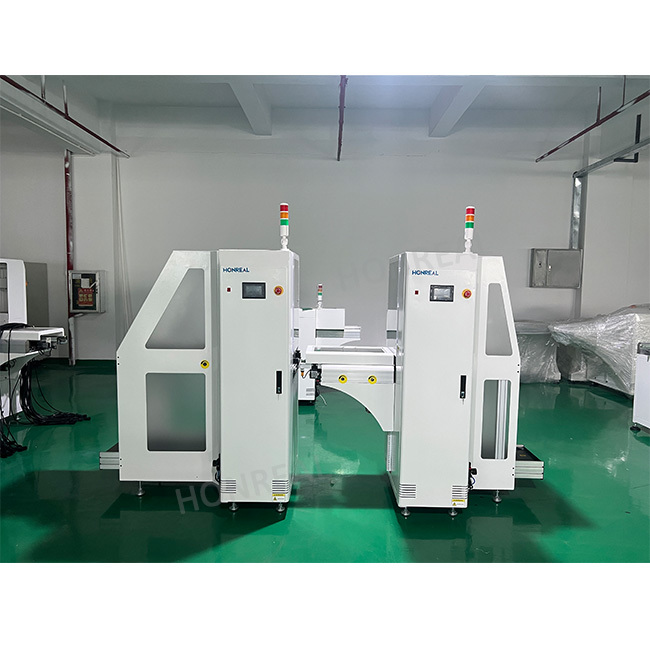

PCB 처리 장비 자동 PCB 로더 기계 SMT 매거진 로더 1-4 단계 피치 PCB 로더 풀러
제품 소개:
|
기술 매개 변수
|
|
| 기능 | 이 단위는 매거진에서 SMT 생산 라인 밖으로 PCB를 전송하는 데 사용됩니다 |
|
PCB 두께
|
미니 0.6mm |
|
매거진 번호
|
1pcs, 1ps, 또는 사용자 정의 |
|
발걸음 피치를 선택
|
1-4 ((10mm 단계 피치) |
|
PCB 로딩 시간
|
약 6초 |
|
매거진 변경 시간
|
약 30초 |
|
운송 방향
|
왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로 (선택) |
|
운송 높이
|
900±20mm (또는 사용자 정의) |
|
공기 압력
|
4-6 바, MAX10L/분 |
|
전원 공급
|
100-230V AC (개인 맞춤형) 단일 단계, MAX 300V/A |
| 사양 | ||||
| 모델 번호 | HR-250 | HR-330 | HR-390 | HR-460 |
| PCB 크기 (L × W) mm | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50)?? ((530x390) | (50x50)?? ((530x460) |
| 기계 크기 (L × W × H) mm | 1370×750×1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| 매거진 크기 (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| 무게 | 110kg | 135kg | 155kg | 175kg |
장비 유지보수
1. 컨베이어 벨트가 너무 느슨한지 확인하고 벨트를 깨끗하게 유지
2- 리프팅 테이블의 선형 베어링과 광 축을 깨끗하게 유지
3. 찌꺼기 기름은 찌꺼기 없는 천이나 종이로 지우고, 그 다음 공 나침반을 윤활
4모든 자동 및 수동 작동 기능을 테스트합니다.
5.PCB 전송이 원활한지 검사
6. 가장 높은 위치에 리프팅 플랫폼을 조정, 전원을 끄고, 리프팅 플랫폼이 내려 왔는지 확인.
7. 실린더가 원활하게 움직여 있는지 확인
8- 벨트 트랙을 확인해
9광전기 센서와 자기 센서가 제대로 작동하는지 확인
인증
포장
FAQ
1) 이 종류의 기계를 처음 사용하는데 작동이 쉽나요?
영어 설명서나 가이드 비디오가 있습니다. 기계 사용 방법을 알려줍니다.
여전히 질문이 있다면 이메일 / 스카이프 / 전화 / 트레이드 매니저 온라인 서비스로 연락하십시오.
2)훈련은 어떠세요?
A: 우리의 기계를 구입 한 후, 당신의 엔지니어는 우리의 회사로 갈 수 있습니다 또는 그것은 작동하기 매우 쉽습니다
훈련 비디오와 사용자 설명서에 따라 기계, 사용자 설명서는 함께 기계와 함께 올 것입니다.
3) 제 로고가 제품에 붙을 수 있을까요?
저희 회사가 맞춤형 로고 서비스를 완벽하게 지원한다는 것을 알고 계셨으면 합니다.
4) 이 기계를 어떻게 구매할 수 있나요? (매우 쉽고 유연합니다!)
A. 이 제품에 대해 온라인 또는 전자 메일로 문의하십시오.
B. 최종 가격, 배송, 지불 방법 그리고 다른 조건에 대해 협상하고 확인합니다.
C. 프로포마 청구서를 보내서 주문을 확인합니다.
D. 프로포마 청구서에 표시된 방법에 따라 지불하십시오.
E. 우리는 당신의 주문을 위해 전체 지불을 확인 한 후 프로포마 청구서로 준비합니다.
그리고 100% 품질 검증 배송 전에.
F. 항공편이나 해선으로 주문을 보내십시오.
