APPLICATION

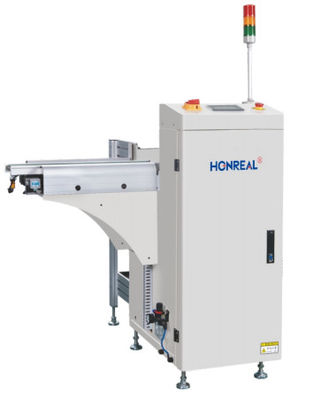

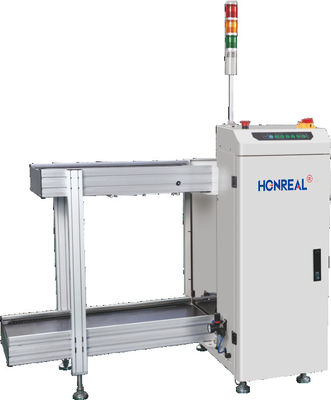

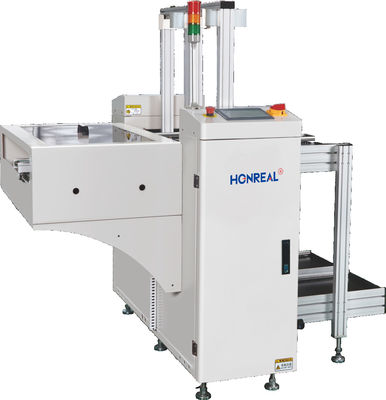

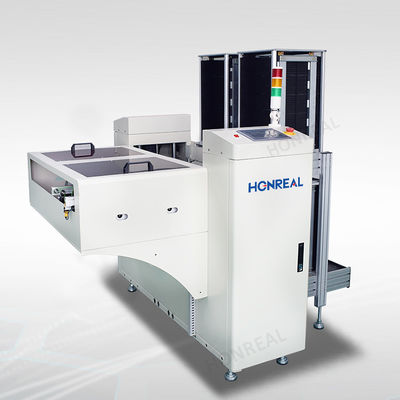

PCB NG/OK 언로더는 양품/불량 PCB 분리에 사용됩니다. OK 및 NG PCB는
테스트 머신으로 테스트를 거친 후 두 개의 서로 다른 매거진으로 분리되어 전송됩니다.
특징
|
기술 파라미터 |
|
| 기능 | 이 장비는 AOI 뒤에 사용되며, AOI 신호를 수신하여 NG 및 OK PCB를 자동으로 별도로 저장합니다. |
|
PCB 두께 |
최소 0.6mm |
|
매거진 수 |
상단 이송: 1개, 하단 이송: 1개 (또는 맞춤형) |
|
스텝 피치 선택 |
1-4 (10mm 스텝 피치) |
|
PCB 로딩 시간 |
약 6초 |
|
매거진 교체 시간 |
약 30초 |
|
이송 방향 |
왼쪽에서 오른쪽/오른쪽에서 왼쪽 (선택 사항) |
|
이송 높이 |
900±20mm (또는 맞춤형) |
|
공기압 |
4-6 bar, MAX30L/분 |
|
전원 공급 장치 |
100-230V AC (맞춤형) 단상, MAX 300V/A |
|
사양 |
||||
|
모델 번호 |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| PCB 크기 (L*W) ~ (L*W)mm | (50x50)~(350x250) | (50x50)~(455x330) | (50x50)~(530x390) | (50x50)~(530x460) |
| 기계 크기 (L*W*H)mm | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| 매거진 크기 (L*W*H)mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| 무게 | 150kg | 180kg | 210kg | 250kg |
