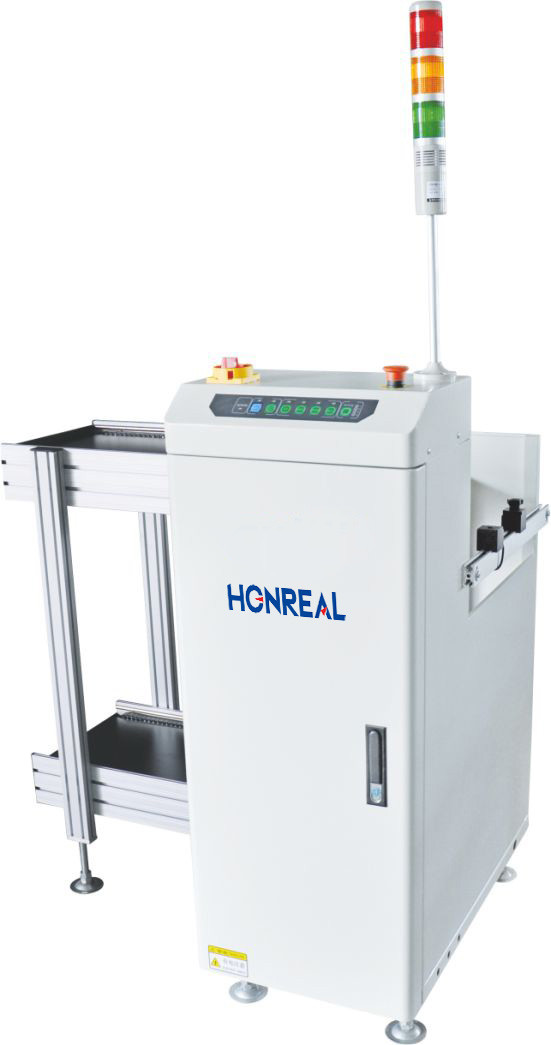

소형 SMT PCB 매거진 로더 기계
제품 소개:

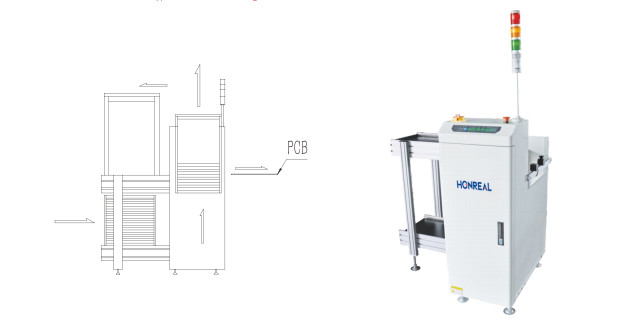

이 장치는 PCB를 매거진에서 SMT 생산 라인으로 전송하도록 설계되었습니다. 신뢰할 수 있고 일관성있는 PLC 제어 시스템을 통합합니다.사용자 친화적인 LED 터치 스크린 제어 인터페이스매거진 정렬은 3점 시스템을 사용하여 상단과 하단에 배치 된 공기 클램프에 의해 촉진됩니다.설계는 전송 과정에서 PCB가 손상되지 않도록 효율적인 추진 메커니즘을 포함합니다.동시에 3개의 매거진을 충전할 수 있습니다.
전송 방향은 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 이동하도록 사용자 정의 할 수 있습니다. 기계는 지속적인 오류 모니터링 기능이 갖추어져 있습니다.모든 문제를 신속히 발견하고 해결하는 것을 보장합니다.견고하고 안정적인 설계로 안정적인 성능을 보장합니다. 또한 다른 장비와 원활한 통합을 위해 호환되는 SMEMA 포트를 갖추고 있습니다.
|
기술 매개 변수
|
|
| 기능 | 이 단위는 매거진에서 SMT 생산 라인 밖으로 PCB를 전송하는 데 사용됩니다 |
|
PCB 두께
|
미니 0.6mm |
|
매거진 번호
|
1pcs, 1ps, 또는 사용자 정의 |
|
발걸음 피치를 선택
|
1-4 ((10mm 단계 피치) |
|
PCB 로딩 시간
|
약 6초 |
|
매거진 변경 시간
|
약 30초 |
|
운송 방향
|
왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로 (선택) |
|
운송 높이
|
900±20mm (또는 사용자 정의) |
|
공기 압력
|
4-6 바, MAX10L/분 |
|
전원 공급
|
100-230V AC (개인 맞춤형) 단일 단계, MAX 300V/A |
| 사양 | ||||
| 모델 번호 | HR-250D | HR-330D | HR-390D | HR-460D |
| PCB 크기 (L × W) mm | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50)?? ((530x390) | (50x50)?? ((530x460) |
| 기계 크기 (L × W × H) mm | 1080×770×1200 | 1280×850×1200 | 1450 × 920 × 1200 | 1450 × 990 × 1200 |
| 매거진 크기 (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| 무게 | 110kg | 130kg | 150kg | 165kg |
