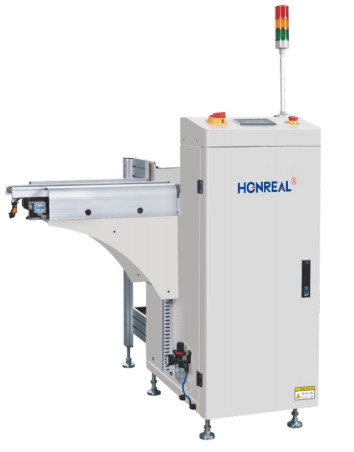

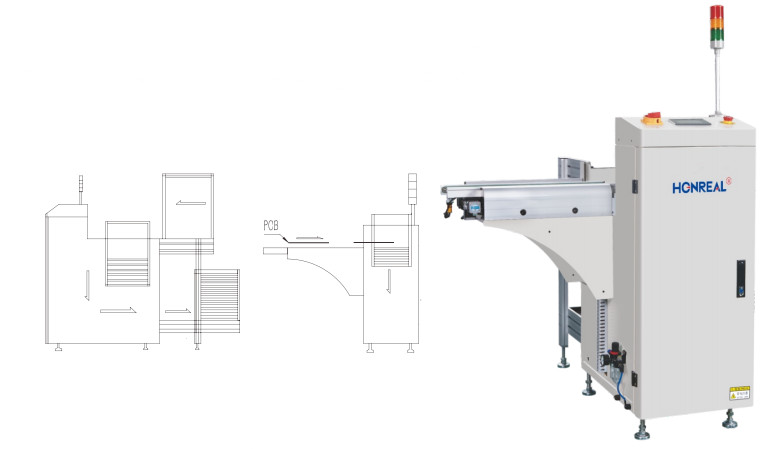

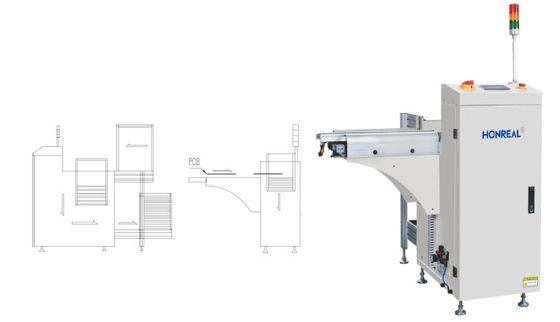

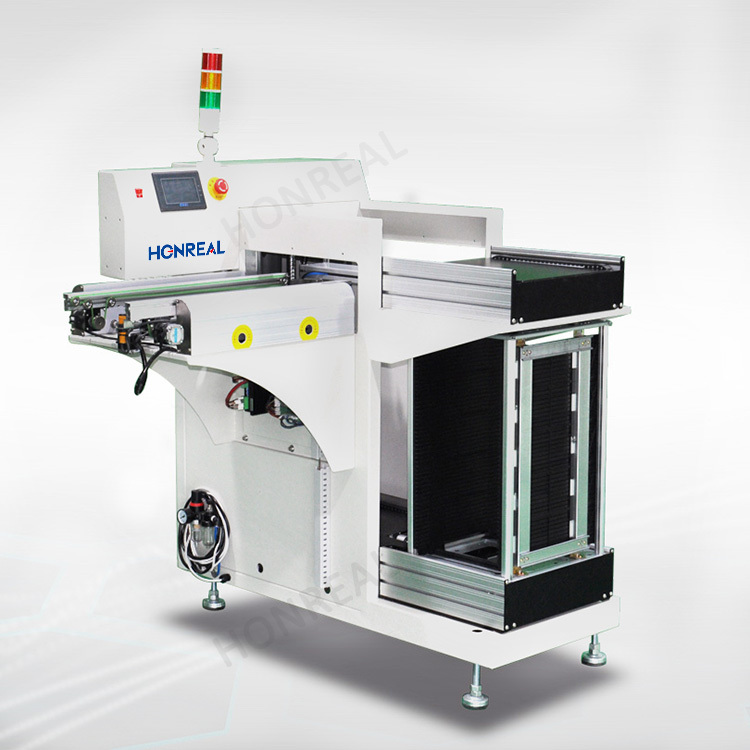

중국 공장 자동 Smt 매거진 L 모양 처리 Smt 조립 라인을위한 매거진 랙과 함께 풀기
제품 소개:
1이 장비는 SMT 생산 라인의 끝에 매거진에 PCB를 수집하는 데 사용됩니다.
2안정적이고 신뢰할 수 있는 PLC 제어 시스템
3.LED 터치 스크린 제어 인터페이스 작동하기 쉽습니다;
4상단과 하단 3점의 공기 클램프가 매거진 정렬을 위해 제공됩니다.
5효율적인 추진 설계는 PCB가 끊이지 않도록 할 수 있습니다.
6.2 매거진 로딩 능력.
7왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 (선택)
8기계의 항상 결함 모니터링
9견고하고 안정적인 설계;
10.SMEMA 포트가 호환됩니다.
적용
그것은 SMT와 AI 생산 라인의 끝에서 사용됩니다. 그것은 PCB 보드를 더 잘 보호하기 위해 손으로 PCB 보드를 만질 필요가 없습니다.PCB Unloader 자동으로 PCB를 수집 생산 라인에서 PCB 매거진에그것은 또한 시작 푸시 플레이트 계층 / 계층 푸시 플레이트 기능을 설정할 수 있습니다. 이 기계는 높은 리프팅 정밀, 자동 카운팅, 오류 알람, 알람 정보의 요청,등등그것은 완전한 라인 자동화를 실현하는 데 필수적인 장비입니다.
|
기술 매개 변수
|
|
| 기능 | 이 장비는 SMT 생산 라인의 끝에 매거진에 PCB를 수집하는 데 사용됩니다. |
|
PCB 두께
|
미니 0.6mm |
|
매거진 번호
|
1pcs, 1ps, 또는 사용자 정의 |
|
발걸음 피치를 선택
|
1-4 ((10mm 단계 피치) |
|
PCB 로딩 시간
|
약 6초 |
|
매거진 변경 시간
|
약 30초 |
|
운송 방향
|
왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로 (선택) |
|
운송 높이
|
900±20mm (또는 사용자 정의) |
|
공기 압력
|
4-6 바, MAX10L/분 |
|
전원 공급
|
100-230V AC (개인 맞춤형) 단일 단계, MAX 300V/A |
|
사양
|
||||
|
모델 번호
|
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| PCB 크기 (L × W) mm | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50)?? ((530x390) | (50x50)?? ((530x460) |
| 기계 크기 (L × W × H) mm | 1180 × 1130 × 1200 | 1300×1420×1200 | 1500×1530×1200 | 1500×1630×1200 |
| 매거진 크기 (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| 무게 | 170kg | 150kg | 170kg | 185kg |
