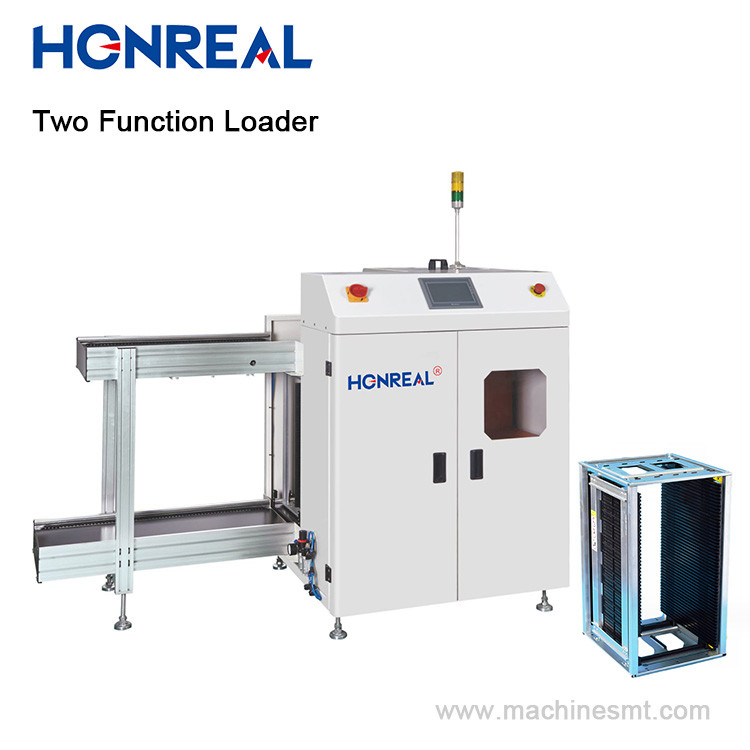

자동 PCB 매거진 진공 흡수 로더 SMT 라인
설명
이 장비는 SMT 생산 라인에서 쌍면 PCB 보드와 맨면 PCB 보드의 자동 로딩 작업에 사용됩니다.
특징
1PLC 제어 시스템, 안정적이고 안정적으로 작동;
2.LED 터치 스크린 제어판, 작업이 너무 쉽습니다;
3상단과 하단 3점의 펜무마틱 클램프는 매거진 정렬을 위해 제공되었습니다.
4효율적인 추진 설계는 PCB가 끊이지 않도록 할 수 있습니다.
5기계의 항상 결함 모니터링
6유연한 흡입 컵 디자인, 흡입 컵의 위치는 조절됩니다, 흡입 PCB의 위치를 조정하기 쉽습니다.
7단단하고 안정적인 설계
8.SMEMA 포트가 호환됩니다.
| 기술 매개 변수 | |
| 기능 |

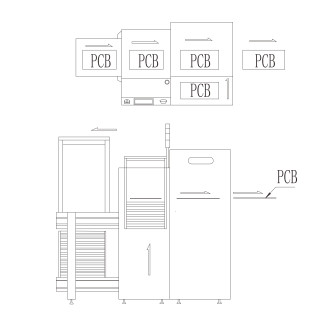

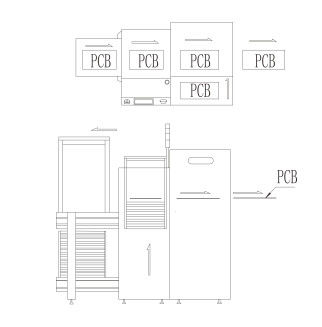

이 장비는 라인 소스, 흡수 PCB 기능을 위해 사용 됩니다 빈 PCB, 부하 PCB 기능은 비 빈 PCB를 위해 선택적입니다, 그것은 생산을 더 효율적이고 실용적으로 만듭니다 |
| PCB 두께 | 미니 0.6mm |
| 매거진 번호 | 위로 이동: 1pcs, 아래로 이동: 1pcs, (또는 사용자 정의) |
| 발걸음 피치를 선택 | 1-4 ((10mm 단계 피치) |
| PCB 로딩 시간 | 약 6초 |
| 매거진 변경 시간 | 약 30초 |
| 운송 방향 | 왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로 (선택) |
| 공기 압력 | 4-6 바, MAX10L/분 |
| 전원 공급 | 100-230V AC (개인 맞춤형) 단일 단계, MAX 300V/A |
| 사양 | ||||
| 모델 번호 | HR-250XS | HR-330XS | HR-390XS | HR-460XS |
| PCB 크기 (L × W) mm | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50)?? ((530x390) | (50x50)?? ((530x460) |
| 기계 크기 (L × W × H) mm | 1900×850×1200 | 2250 × 1050 × 1200 | 2600 × 1250 × 1200 | 2600 × 1480 × 1200 |
| 매거진 크기 (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| 무게 | 180kg | 220kg | 260kg | 285kg |
| 높게 보내 | 900±20mm | |||
