| MOQ: | 1SET |
| 가격: | $3600-5800/SET |
| 표준 포장: | 우드인케이스 |
| 배송 기간: | 10-20workdays |
| 결제 방법: | L/C,T/T,Western 통합 |
| 공급능력: | 100개 세트 / 달 |

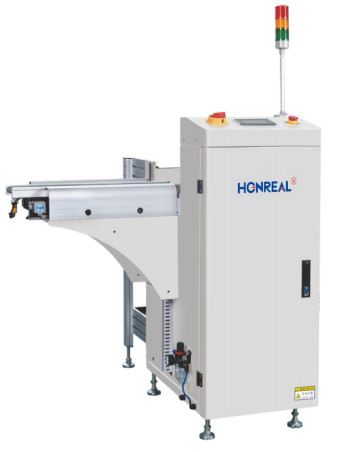

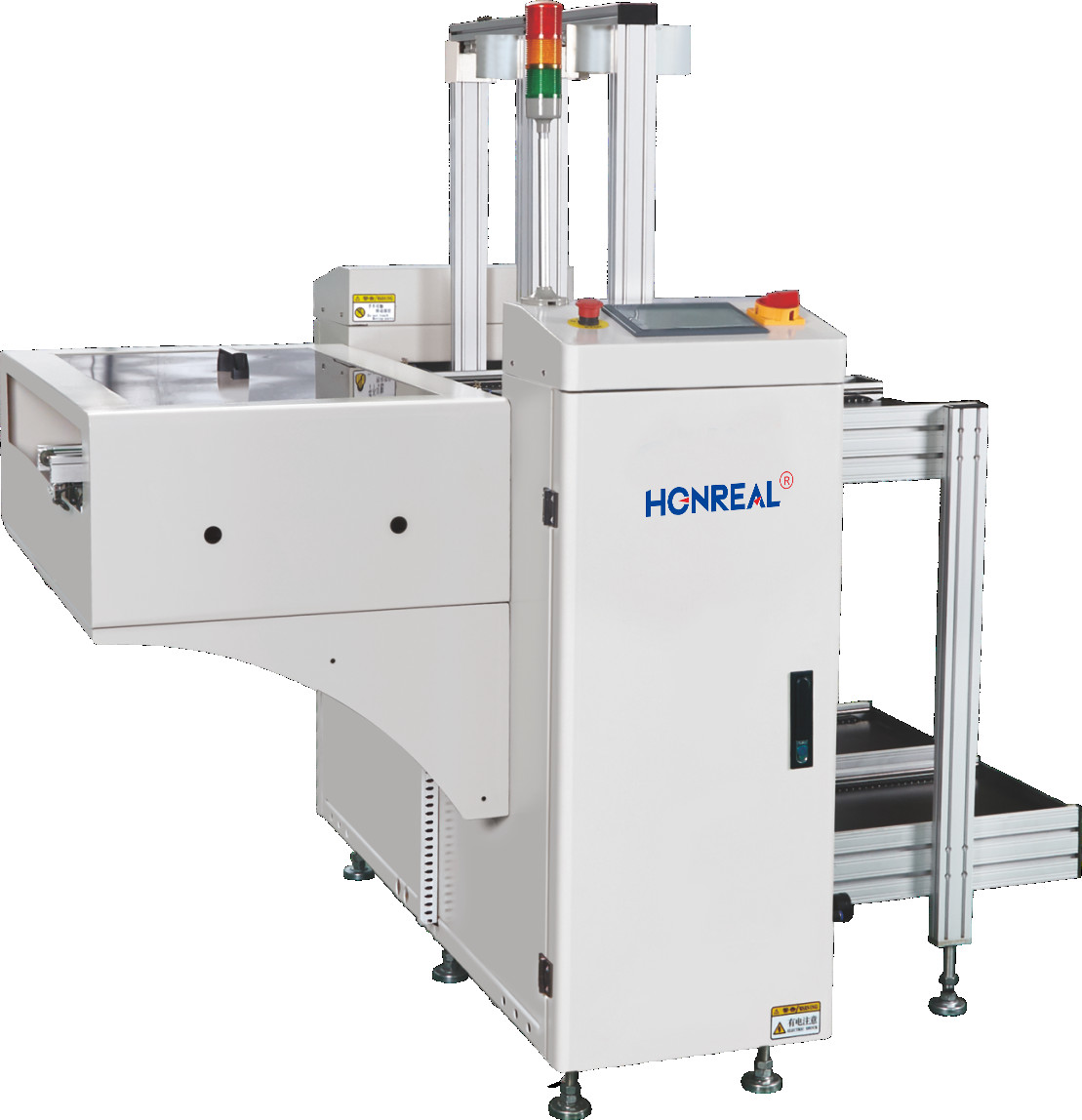

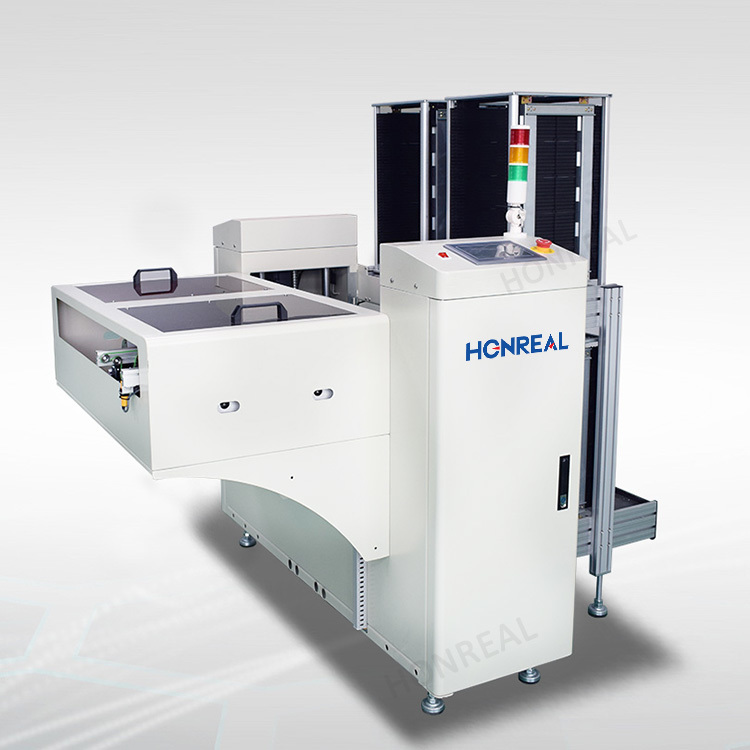

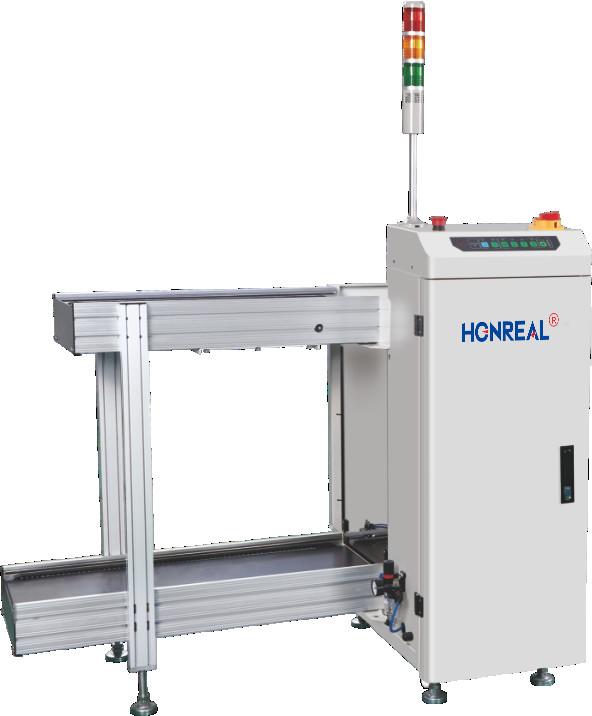

중국 SMT AOI 장비용 듀얼 레일 NG 및 OK PCB 자동 언로더
설명
이 장비는 SMT 생산 라인의 PCB 보드 수신 작업에 사용되며, 리플로우 솔더링 장비 뒤의 AOI 후 NG 보드와 OK 보드를 수신하는 데 적합합니다.
특징
1. 브랜드 PLC + 터치 스크린 제어, 작동하기 쉽습니다.
2. 견고한 구조로 설계되었습니다.
3. 상하 에어 클램프는 자재함의 위치를 정확하게 보장합니다.
4. 특수 가스 경로 설계는 PCB 패널이 밀리지 않도록 합니다.
5. SMEMA 신호 포함.
|
기술 매개변수 |
|
| 기능 | 이 장비는 AOI 뒤에서 사용되며, AOI 신호를 수신하여 NG 및 OK PCB를 자동으로 분리 저장합니다. |
|
PCB 두께 |
최소 0.6mm |
|
매거진 수 |
상단 운송: 1개, 하단 운송: 1개 (또는 맞춤형) |
|
단계 피치 선택 |
1-4 (10mm 단계 피치) |
|
PCB 로딩 시간 |
약 6초 |
|
매거진 전환 시간 |
약 30초 |
|
운송 방향 |
좌에서 우 / 우에서 좌 (선택 사항) |
|
운송 높이 |
900 ± 20mm (또는 맞춤형) |
|
공기 압력 |
4-6 bar, 최대 30L/분 |
|
전원 공급 장치 |
100-230V AC (맞춤형) 단상, 최대 300V/A |
|
사양 |
||||
|
모델 번호 |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| PCB 크기 (L*W) ~ (L*W)mm | (50x50) ~ (350x250) | (50x50) ~ (455x330) | (50x50) ~ (530x390) | (50x50) ~ (530x460) |
| 기계 크기 (L*W*H)mm | 1700*1450*1200 | 1950*1610*1200 | 2210*1730*1200 | 2210*1870*1200 |
| 매거진 크기 (L*W*H)mm | 355*320*563 | 460*400*563 | 535*460*570 | 535*530*570 |
| 무게 | 150kg | 180kg | 210kg | 250kg |
세부 정보

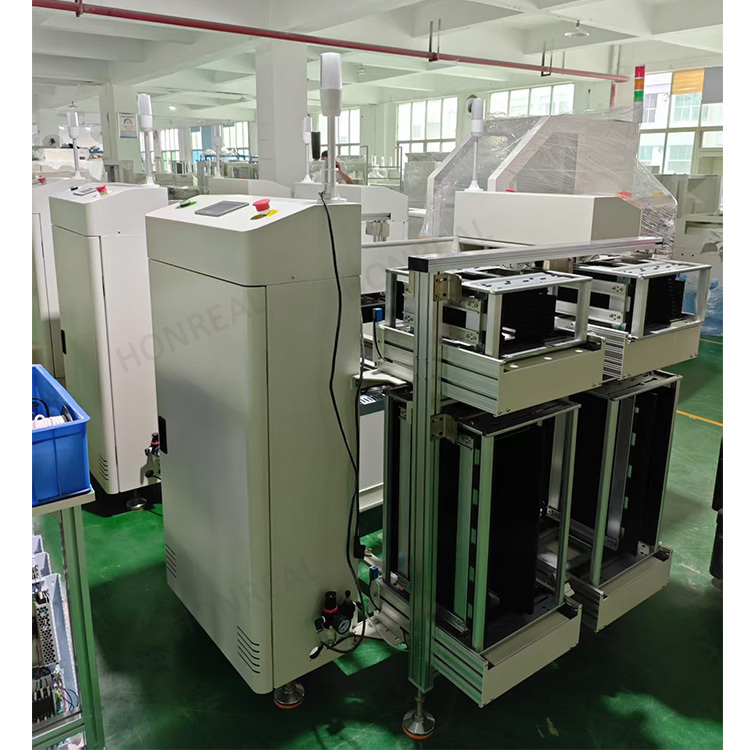

생산 작업장
우리는 누구인가?
Shenzhen Honreal Technology Co., Ltd.는 SMT 장비의 연구, 개발, 생산 및 판매에 중점을 둔 국가 첨단 기술 기업으로 인정받고 있습니다. 전 세계 상위 500대 기업을 포함한 선도적인 전자 기업에 서비스를 제공합니다. 회사의 등록 자본은 5백만입니다. 설립 이래 Honreal은 기술 발전에 전념해 왔으며 품질을 존재의 필수 요소로 간주합니다. 독립적인 연구 개발을 강조하며 끊임없이 혁신을 추구합니다. 지속적인 노력의 결과로 회사는 여러 첨단 발명 특허를 획득했습니다.
인증
포장
문의하기
| 회사 | Shenzhen Honreal Technology CO.,Ltd. |
| 주소 | No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, China |
| 전화 | +86755 2302 0279 |
| 팩스 | +86 755 2330 6782 |
| 우편 번호 | 518125 |
| Skype/Whatsapp/Wechat | +8613715227009 |
| 이메일: | Monica@szhonreal.com |
