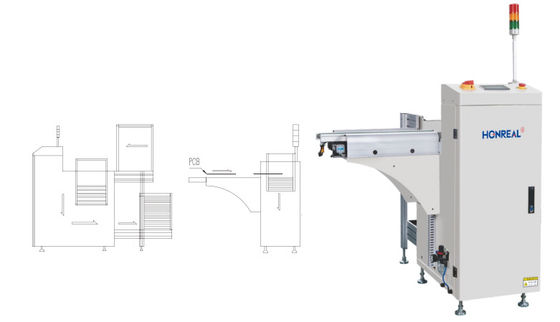

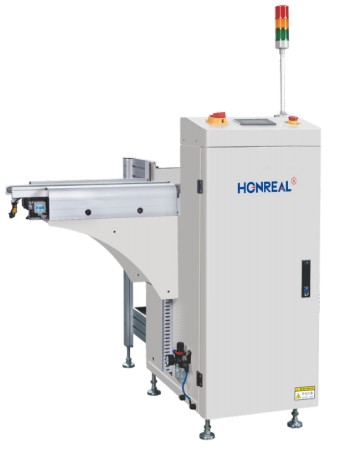

높은 품질의 자동 L 모양 PCB 매거진 UNLOADER 기계 SMT 생산 라인을 위한 인쇄 회로 보드
제품 소개:
1이 장비는 SMT 생산 라인의 끝에 매거진에 PCB를 수집하는 데 사용됩니다.
2안정적이고 신뢰할 수 있는 PLC 제어 시스템
3.LED 터치 스크린 제어 인터페이스 작동하기 쉽습니다;
4상단과 하단 3점의 공기 클램프가 매거진 정렬을 위해 제공됩니다.
5효율적인 추진 설계는 PCB가 끊이지 않도록 할 수 있습니다.
6.2 매거진 로딩 능력.
7왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 (선택)
8기계의 항상 결함 모니터링
9견고하고 안정적인 설계;
10.SMEMA 포트가 호환됩니다.
기술 매개 변수
|
|
기능 | 이 장비는 SMT 생산 라인의 끝에 매거진에 PCB를 수집하는 데 사용됩니다. |
PCB 두께
|
미니 0.6mm |
매거진 번호
|
1pcs, 1ps, 또는 사용자 정의 |
발걸음 피치를 선택
|
1-4 ((10mm 단계 피치) |
PCB 로딩 시간
|
약 6초 |
매거진 변경 시간
|
약 30초 |
운송 방향
|
왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로 (선택) |
운송 높이
|
900±20mm (또는 사용자 정의) |
공기 압력
|
4-6 바, MAX10L/분 |
전원 공급
|
100-230V AC (개인 맞춤형) 단일 단계, MAX 300V/A |
사양
|
||||
모델 번호
|
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
PCB 크기 (L × W) mm | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50)?? ((530x390) | (50x50)?? ((530x460) |
기계 크기 (L × W × H) mm | 1180 × 1130 × 1200 | 1300×1420×1200 | 1500×1530×1200 | 1500×1630×1200 |
매거진 크기 (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
무게 | 170kg | 150kg | 170kg | 185kg |
우리는 누구인가?
Shenzhen Honreal Technology Co., Ltd는 SMT 장비의 연구, 개발, 생산 및 판매에 중점을 둔 국가 첨단 기술 기업으로 인정됩니다.전 세계 유수의 전자 기업에 서비스를 제공합니다.이 회사는 설립 초기부터 기술 발전에 헌신해 왔습니다.그 존재에 필수적인 품질을 고려독립적 인 연구 및 개발 을 강조 하고, 끊임없는 혁신 을 추구 합니다. 지속적인 노력 의 결과 로, 회사는 여러 고기술 발명 특허 를 획득 했습니다.
