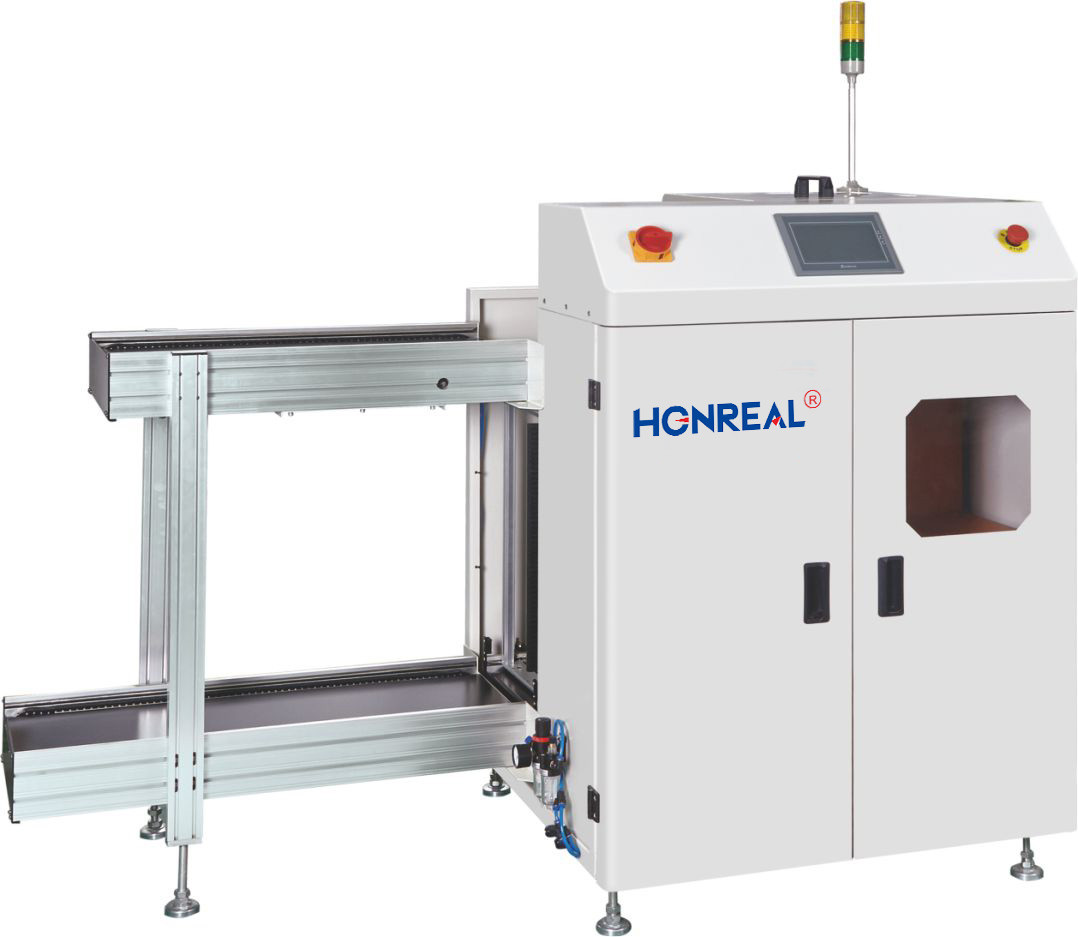

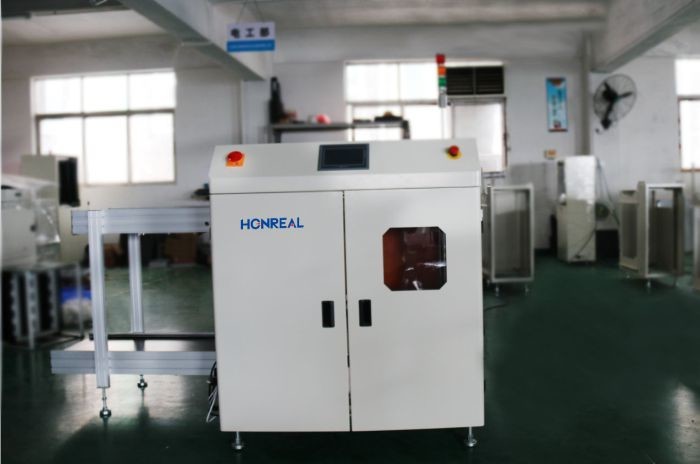

완전 자동 PCB 매거진 진공 맨 보드 로더와 매거진 쌓인 PCB 로더를 PLC 제어로 SMT 조립
설명
이 장비는 SMT 생산 라인에서 쌍면 PCB 보드와 맨면 PCB 보드의 자동 로딩 작업에 사용됩니다.
특징
1PLC 제어 시스템, 안정적이고 안정적으로 작동;
2.LED 터치 스크린 제어판, 작업이 너무 쉽습니다;
3상단과 하단 3점의 펜무마틱 클램프는 매거진 정렬을 위해 제공되었습니다.
4효율적인 추진 설계는 PCB가 끊이지 않도록 할 수 있습니다.
5기계의 항상 결함 모니터링
6유연한 흡입 컵 디자인, 흡입 컵의 위치는 조절됩니다, 흡입 PCB의 위치를 조정하기 쉽습니다.
7단단하고 안정적인 설계
8.SMEMA 포트가 호환됩니다.
| 기술 매개 변수 | |
| 기능 |
이 장비는 라인 소스, 흡수 PCB 기능을 위해 사용 됩니다 빈 PCB, 부하 PCB 기능은 비 빈 PCB를 위해 선택적입니다, 그것은 생산을 더 효율적이고 실용적으로 만듭니다 |
| PCB 두께 | 미니 0.6mm |
| 매거진 번호 | 1pcs, 2ps, 또는 사용자 정의 |
| 발걸음 피치를 선택 | 1-4 ((10mm 단계 피치) |
| PCB 로딩 시간 | 약 6초 |
| 매거진 변경 시간 | 약 30초 |
| 운송 방향 | 왼쪽에서 오른쪽으로 / 오른쪽에서 왼쪽으로 (선택) |
| 공기 압력 | 4-6 바, MAX10L/분 |
| 전원 공급 | 100-230V AC (개인 맞춤형) 단일 단계, MAX 300V/A |
| 사양 | ||||
| 모델 번호 | HR-250XS | HR-330XS | HR-390XS | HR-460XS |
| PCB 크기 (L × W) mm | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50)?? ((530x390) | (50x50)?? ((530x460) |
| 기계 크기 (L × W × H) mm | 1900×850×1200 | 2250 × 1050 × 1200 | 2600 × 1250 × 1200 | 2600 × 1480 × 1200 |
| 매거진 크기 (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| 무게 | 180kg | 220kg | 260kg | 285kg |
| 높게 보내 | 900±20mm | |||
서비스 및 약속
제품을 구매하기 전에 we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
제품을 구매할 때, 우리는 고객이 제품의 완성도를 명확하게 알 수 있도록 약속합니다.배달, 제품 손상되지 않은 및 고객의 요구 사항에 정해진 시간 내에 장소에 보장합니다.
회사는 다음과 같이 약속합니다.
우리는 정보의 품질에 대한 피드백을 매우 중요하게 생각합니다. 모든 정보는 피드백 응답의 품질에 제공됩니다.
계약 조건에 따라 기술 인력을 설치, 시공 및 훈련하기 위해 구매자가 장비를 판매했습니다.
우리는 장기적인 기술 지원을 제공합니다, 우리의 회사는 소비품 구매자의 충분한 공급을 요청하면 주문하기 위해 예비 부품, 우리 회사는 적시에 제공할 수 있습니다.
