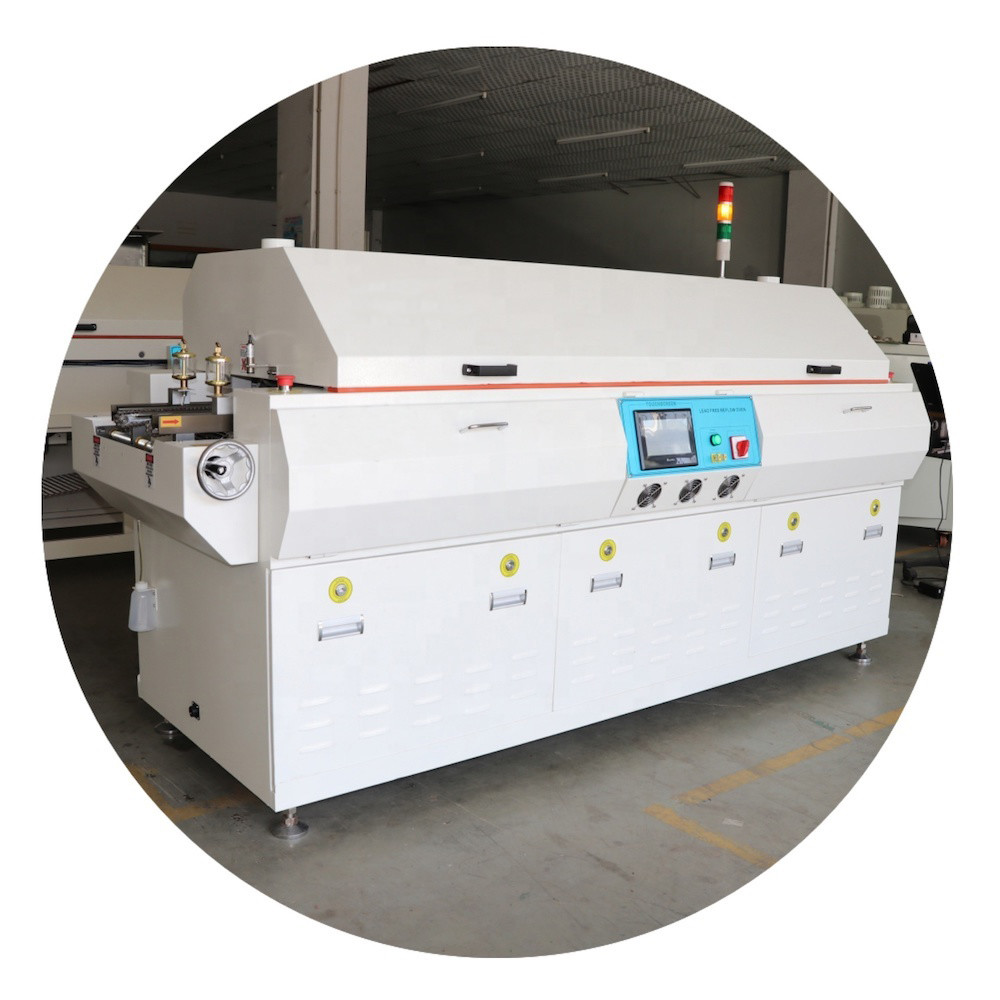

PCB 생산 라인 기계 6 영역 SMT 납 없는 재 흐름 용접 오븐 Smd
제품 소개:
1스트림라인 모양 디자인은 오븐이 멋지게 보이게합니다.PLC + PID 폐쇄 루프 제어 고 정밀 온도 제어 및 반복 가능한 프로파일을 달성합니다.250개의 그룹 온도 매개 변수를 저장할 수 있고 프로필 테스트를 위한 2개의 추가 포트를 제공할 수 있습니다.
슈나이더 (독일) 브레이커, Omron (일본) 박스 릴레이와 같은 브랜드 전기 부품. 3. 한편 CE 인증 된 블로어는 납 없는 리플로우 오븐을 위해 특별히 설계되었습니다.안정적으로 작동하고 소음도 낮습니다..
4상부 구역, 후드 및 전기 상자 덮개는 쉽게 열 수 있습니다. 그것은 청소 및 유지 보수에 편리합니다.
5오븐의 내부 터널은 고온을 견딜 수 있고 청소가 쉬운 스테인레스 스틸로 만들어졌습니다.
6전체 상부와 하부 구역은 강제적으로 뜨거운 공기의 공류로 이루어집니다.
7스테인레스 스틸 망 벨트, 철도는 더 안정성을 만들기 위해 단단한 과정과 연쇄 컨베이어와 SMEMA와 함께 델트됩니다.
8납 없는 처리에 대한 다양한 요구 사항을 완전히 충족. 모듈 디자인 유지 보수 시간과 비용을 줄이기 위해 빠르고 간단한 유지보수를 얻을 수 있습니다.
기계의 매개 변수:
모델 | HRM-640 |
난방 구역 | 상위 6개 구역 |
최하위 6개 지역 | |
난방 터널 | 1938mm |
차원 | L3571*W1200*H1450 |
순중량 | 약 1100Kg |
일반 전력 | 41KW |
전력 소비 | 약 8~8KW |
방 온도에서 260°C까지의 램프 시간 | < 15분 |
제어형 | 터치 스크린과 PLC |
난방 방법 | 완전 강제 공기 공류 |
온도 조절 | PID 클로즈 루프 제어, SSR 드라이브 |
온도 범위 | 환경---350°C |
온도 정확성 | ± 1 °C |
온도 균일성 | ±2 °C |
냉각 | 하나의 냉각 구역, 냉각용 공기 냉각기 |
컨베이어 방법 | 망원경 벨트 및 체인 컨베이어 |
컨베이어 높이 | 900±20mm |
망망 벨트 너비 | 450mm |
최대 PCB 너비 | 400mm |
PCB 클리어런스 | 30mm |
컨베이어 방향 | 왼쪽에서 오른쪽으로 |
컨베이어 속도 | 0-1000mm/min |
호크 리프트 | 전기 나사봉 |
전원 공급 | 380v,3ph,50hz |
HRE-640 납 없는 재흐름 오븐 제어 시스템
1.전면 영어 인터페이스, 작동하기 쉽고 추천 납 / 납 없는 50개 이상의 그룹 매개 변수를 저장할 수 있습니다.
2기계를 배달하기 전에 온도/속도 설정. 당신은 10 분 이내에 그것을 작동하는 방법을 마스터 할 수 있습니다.
3독특한 프로그램 설계는 시작 전력 소비를 조정하고 시작 전류를 낮출 수 있습니다. 제한 전력 공급을 가진 고객을위한 최고의 선택입니다.
4.PLC 컨트롤러와 함께 컬러 터치 스크린 인터페이스 기계의 안정적인 작동을 보장합니다.

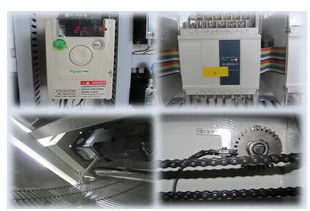

HRE-640 납 없는 재공류 오븐 전기
